Cadence SPB 17.4 OrCAD DRC检查细节说明

文章目录

• cadence SPB17.4 - orcad DRC检查的细节 前言 笔记 排错 ERC矩阵的设置方法 问题解决 正常可用的DRC检查设置全部截图 补充 - 2022_1027_1218 补充 - DRC选项备份 END

cadence SPB17.4 - orcad DRC检查的细节

前言

昨天, 在更新原理图库元件到图纸.

先修正CIS库, 再尝试手工摆放元器件.

一部分元件是可以手工摆放的, 放置后, 改名为旧元件的位号. 然后删掉旧元件, 将新元件摆放到旧元件位置.

但是有一部分元件由于原理图封装变了, 导致必须先更新cache, 才能手工继续放元件.

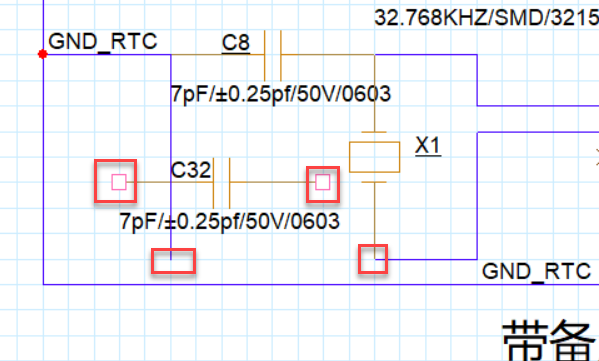

发现更新cache后, 旧元件的角度变了, 导致旧元件引脚和电气连线断开了.

但是这时进行DRC检查, 却检查不出任何错误.

这可能和我画原理图时, 关掉了某些选项有关系.

以前关掉hanging wires选项的原因: 即使原理图完全正确, 也会有好多 hanging wires的警告.

因为确认这些hanging wires警告都不是真正的问题, 当时就关掉了hanging wires.

但是现在, 元件和电气导线都断开了, DRC检查还到错误, 这就有问题了.

现在尝试 解决 这个问题.

想达到效果: orcad 原理图出了任何错误, 都能被DRC捕获到.

笔记

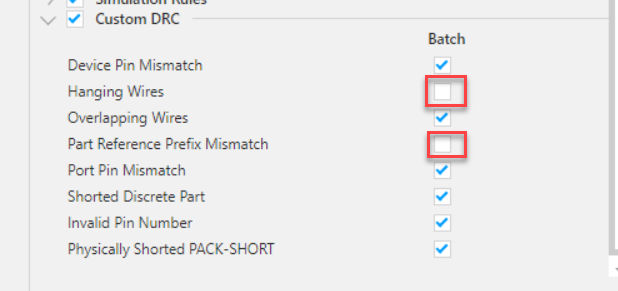

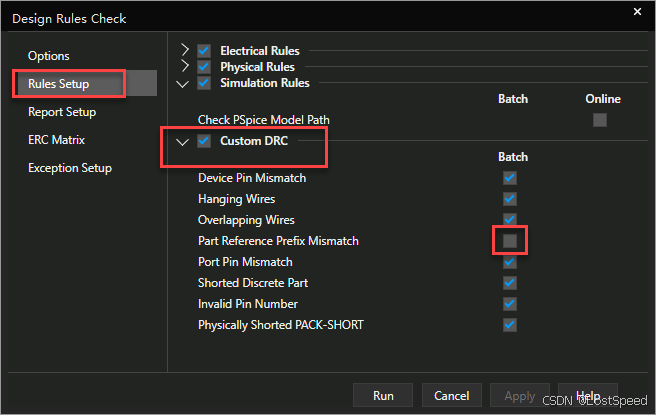

以前是没勾选 hanging wires 和 Part Reference Prefix Mismatch

但是这2个选项真不是什么错误. 应该不影响.

现在主要是更新原理图封装后, 元件和电气连线都断开了, 还检测不到错误?

眼睛都看到错了, 软件检测不到, 这还了得…

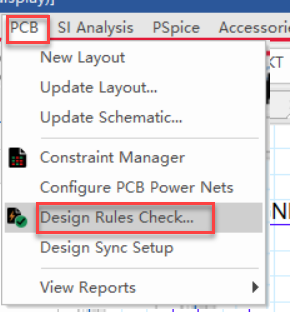

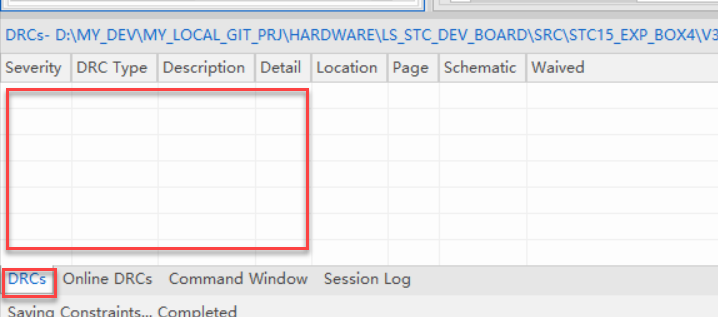

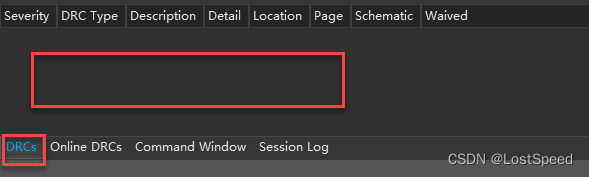

运行DRC后, 在DRC结果窗口看不到任何错误.

这为啥啊…

排错

不可能是人家这么大牌的软件有问题, 看起来像啥DRC选项没勾上引起的.

试了半天, 知道了. 原来是ERC矩阵要选未连接引脚的检测才行.

ERC矩阵的设置方法

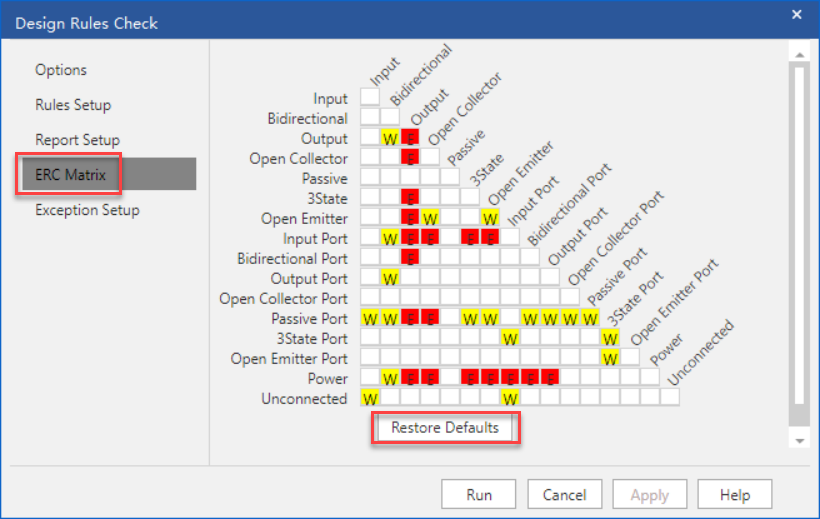

进入ERC矩阵页面后, 先点击"Restore Defaults"按钮, 将ERC恢复成出厂默认设置.

这里的设置, 是要设置什么 类  型的引脚不能和什么类型的引脚相连.

但是这里最后一行, 还有一行设置, 可以设置什么样的引脚未连接就报错.

像我上面那样, 元件引脚上没有电气连线, 设置最后一行就可以解决问题.

恢复原厂ERC矩阵设置后, 有些是警告, 有些是错误.

将所有原厂的警告都通过单击, 改为错误.

然后将最后一行的未连接选项块, 都改成错误. 在空白状态, 点击一下, 变成警告W. 再点击一下, 变为错误E.

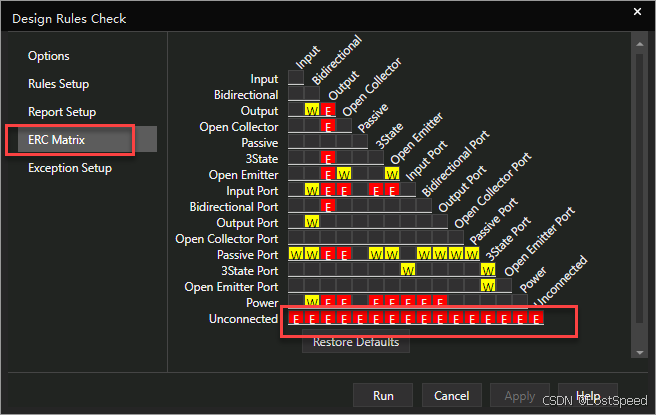

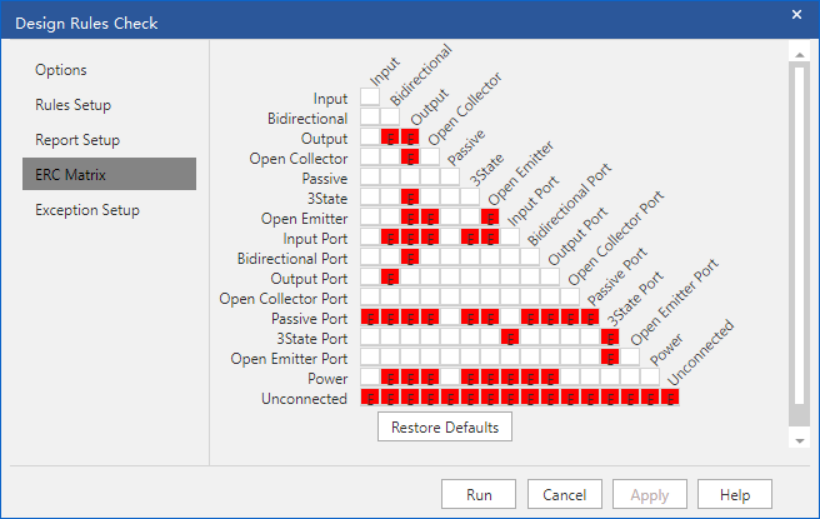

改完的效果如下:

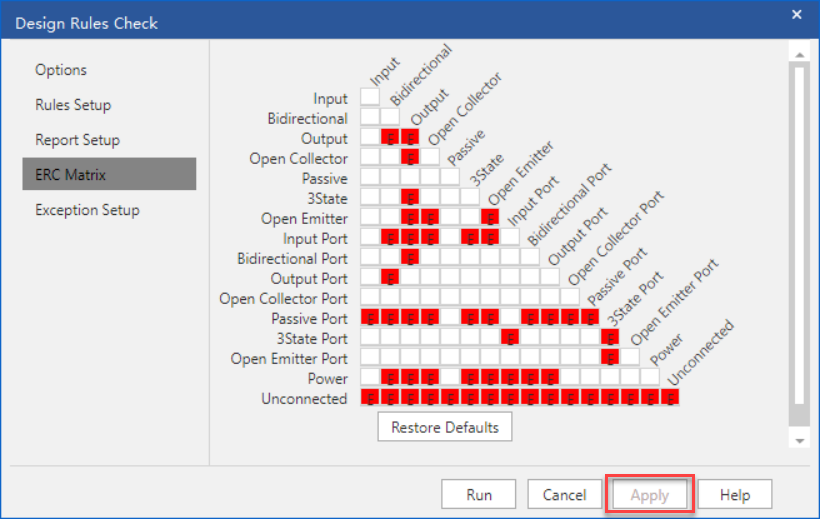

点击 "Apply"按钮, 应用这些设置.

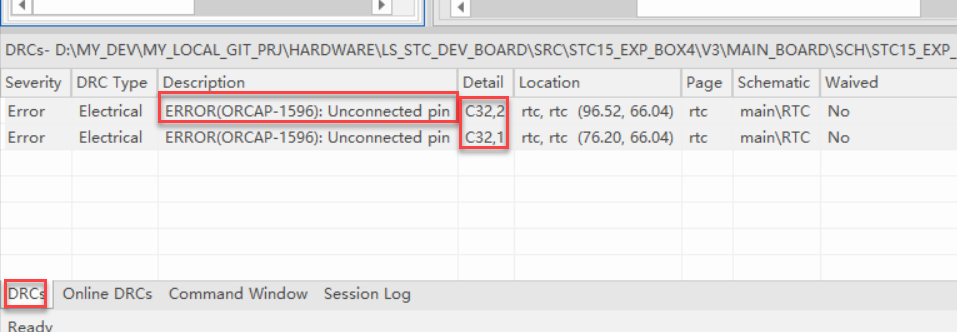

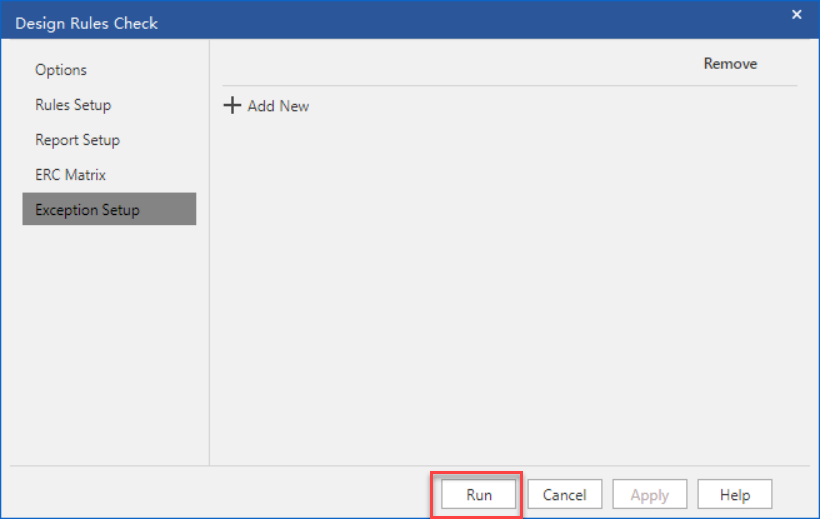

然后点击Run, 开始DRC检查, 就可以在DRC窗口上看到引脚未连接的错误.

双击DRC报错, 就可以跳转到原理图报错的元件处.

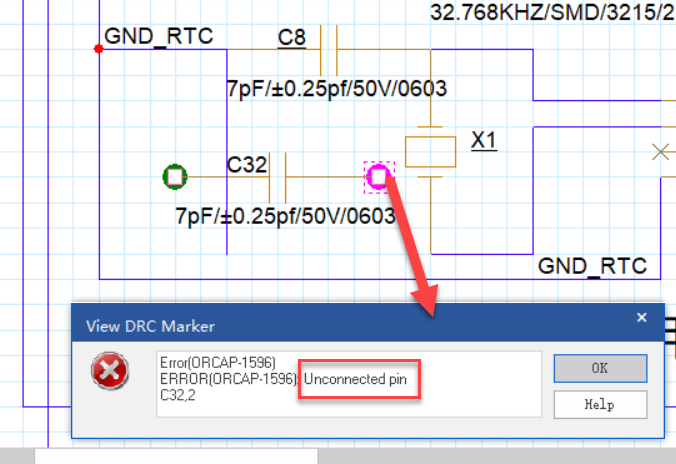

双击元件上的小绿圈的报错提示符号, 就可以在弹出的报错 信息 框中, 看到详细的报错信息.

问题解决

这应该算是SPB17.4的bug.

这种常规错误, 应该不用特别设置, 就应该检测的到.

否则图纸大了, 这种默认DRC通过, 但是实际上有错误. 结果画板子的人没发现, 就这么导出网表做板子, 如何是好啊.

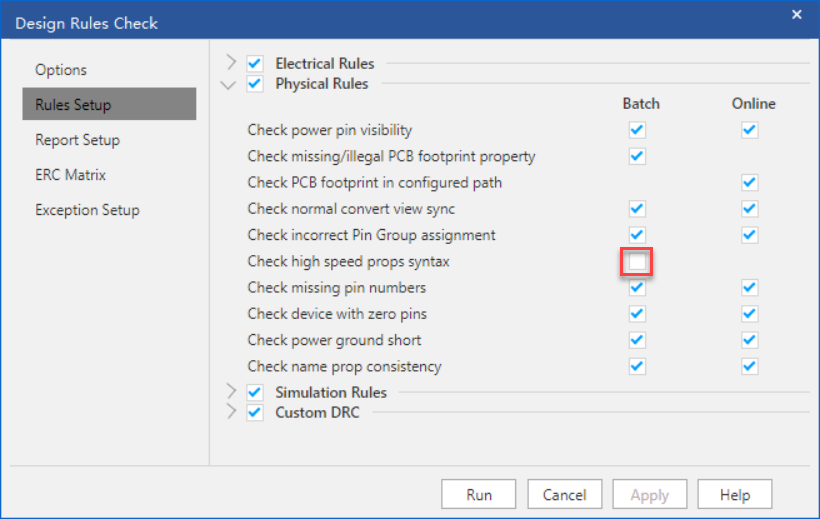

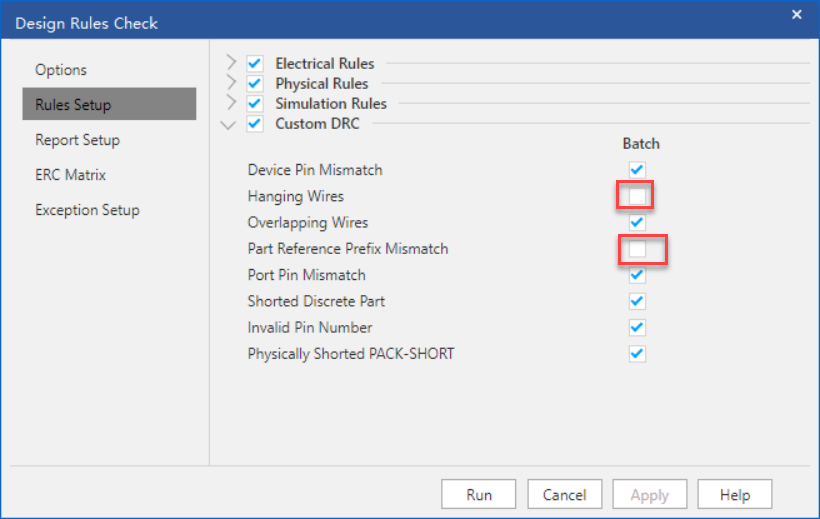

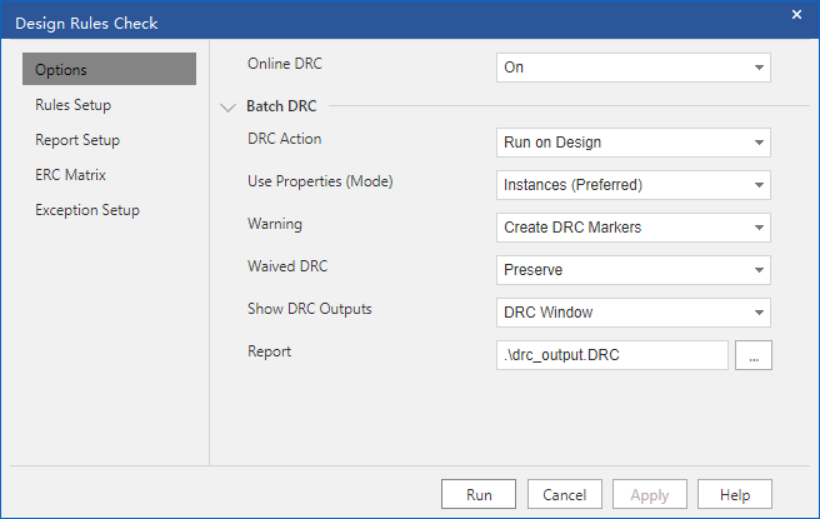

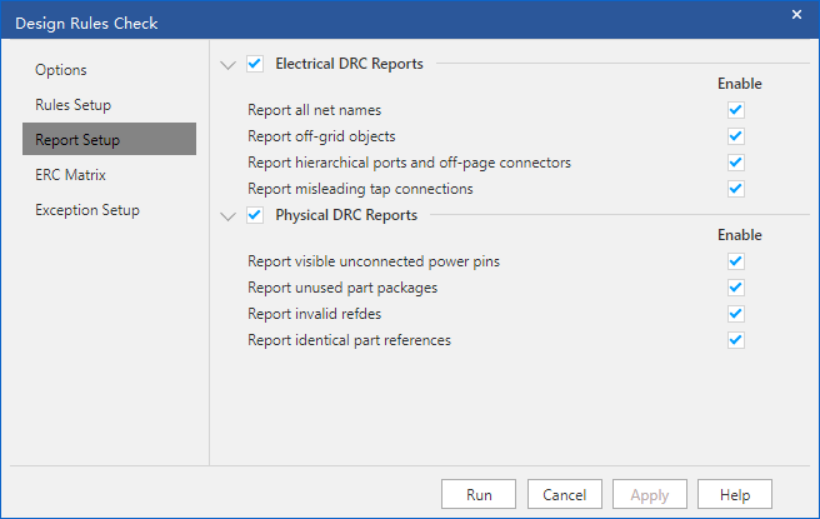

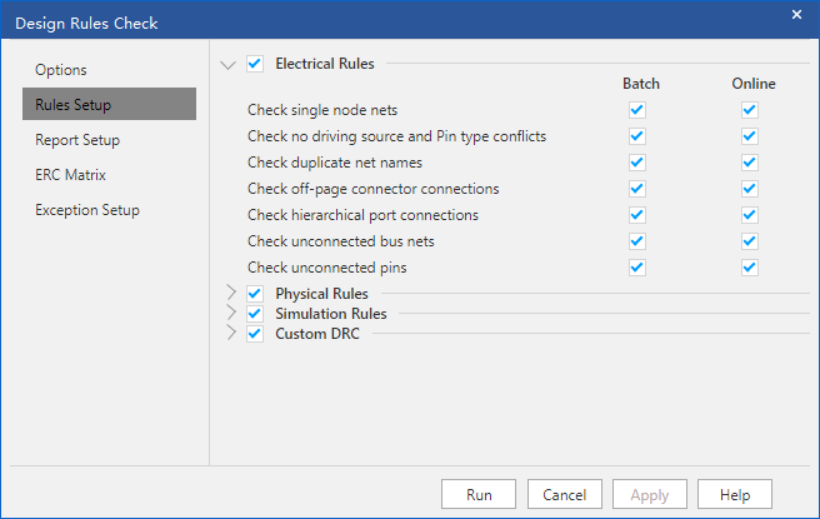

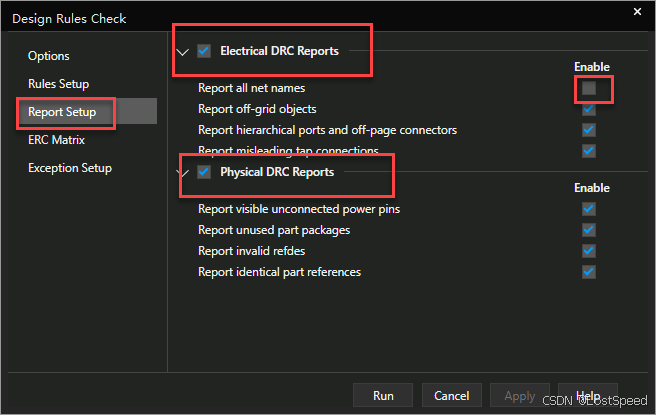

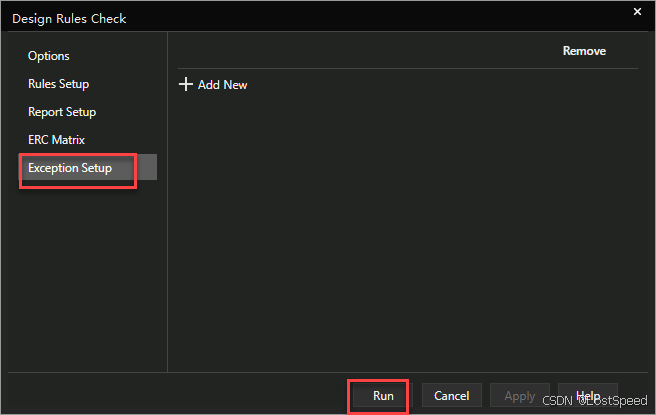

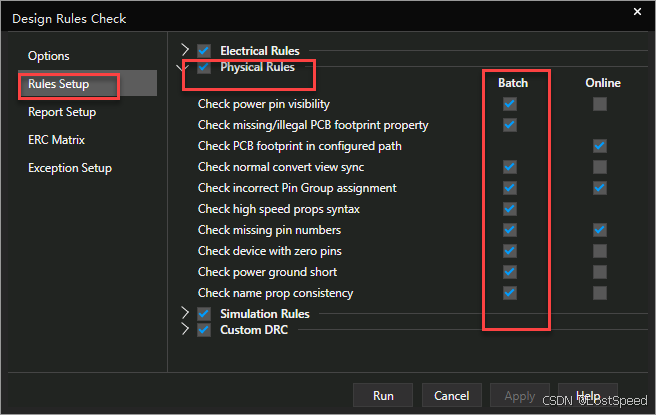

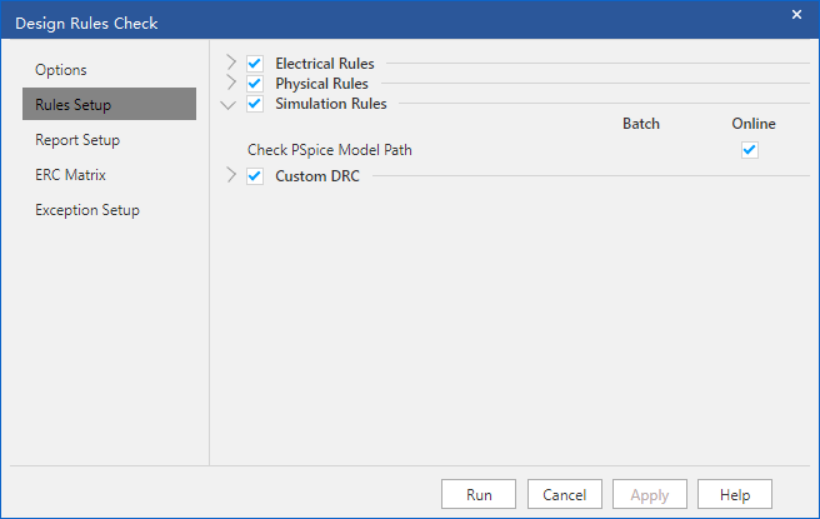

正常可用的DRC检查设置全部截图

补充 - 2022_1027_1218

如果是警告, 是不会显示在DRC窗口的.

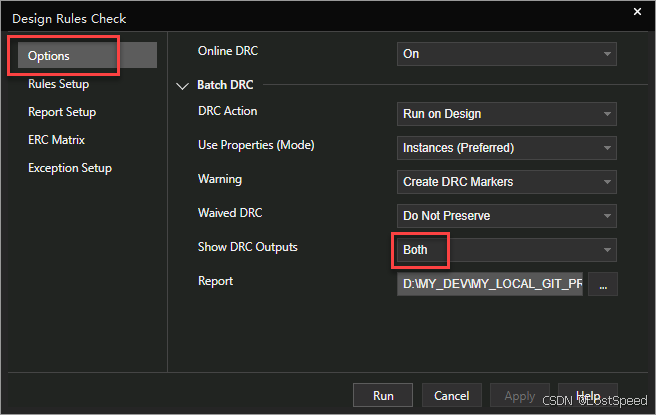

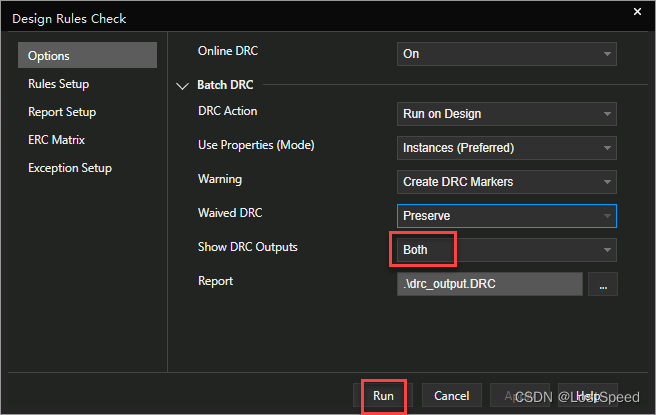

   运行DRC检查时, 要勾选检查结果同时在DRC窗口和报告文件中同时显示, 这样就不会漏掉警告了. 因为有些警告实际上是错误.

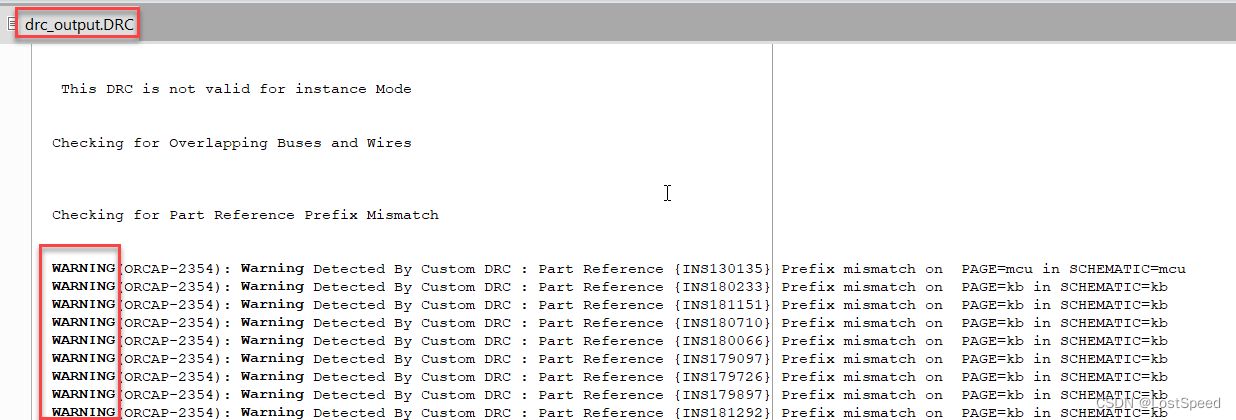

   等运行完DRC, 在DRC窗口中只能看到DRC错误, 如果只有警告, DRC窗口是空的. 只有报告中可以看到警告.



   如果确认DRC检查出的警告不是错误, 可以在DRC选项中关掉.

   如果确认DRC检查出的警告是错误, 自行处理掉, 然后再运行DRC检查.

补充 - DRC选项备份

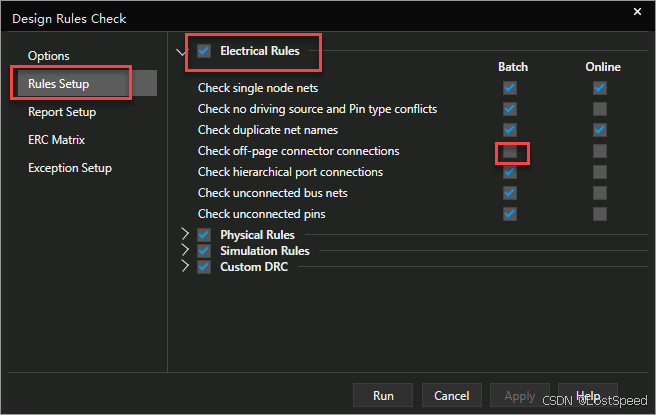

这次DRC, 发现和上次配置有些不同，备份一下。

END
