Cadence中心库配置完整流程

以下对cadence平台共享中心库配置流程进行简要说明：

   1、 连接器服务器中心库：

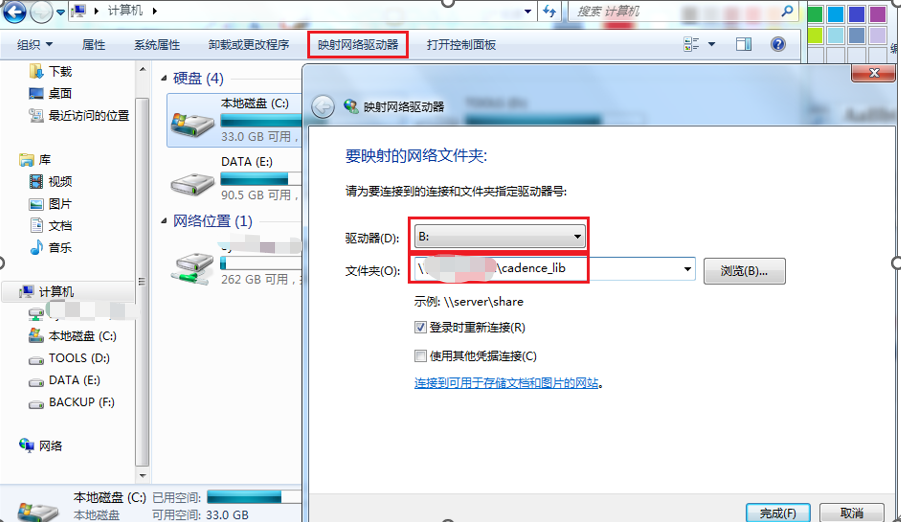

   打开：计算机—>映射网络 驱动 ：

   驱动器选择B盘，文件夹手动输入\服务器IP\cadence_lib。如下所示：

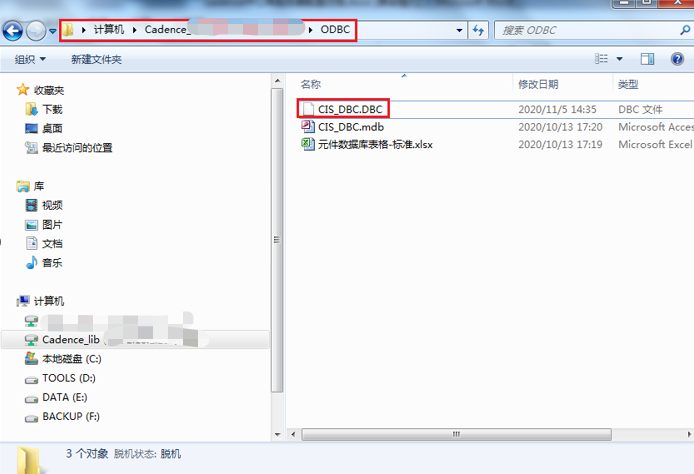

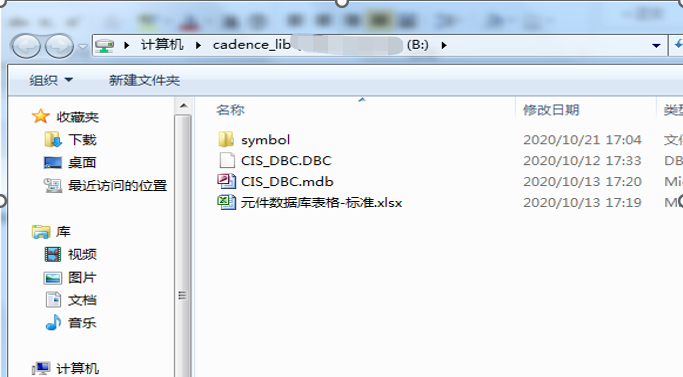

点击完成，进入以下界面：

工程师可以通过查看excel表格，熟悉cadence库中器件型号；通过配置.DBC文件使用中心库。

   以上步骤完成后，服务器映射过程结束。

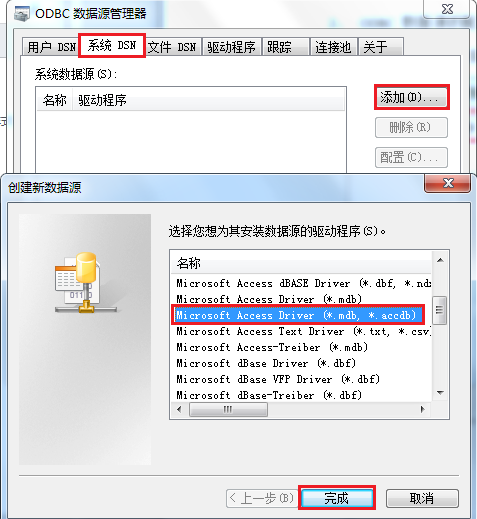

   2、 ODBC数据源的配置：打开C:\ Windows  \SysWOW64，找到应用程序odbcad32，双击打开：在“系统DSN”中选择“添加”，选择添加文件类型为*.mdb，*.accdb。如下：

之后进入如下数据源名的界面。进行以下操作：

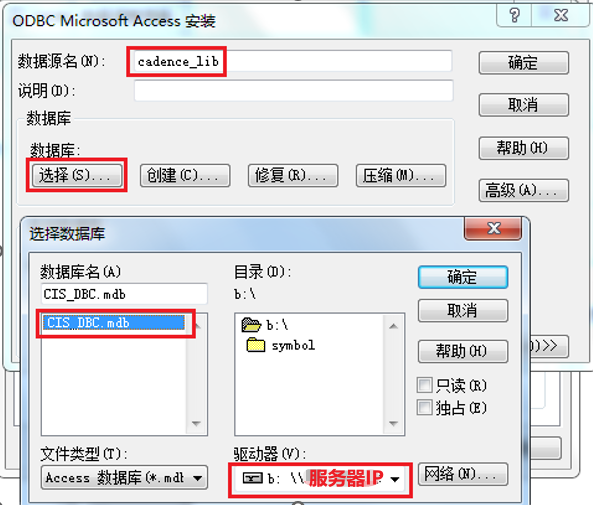

   手动添加数据源名：cadence_lib，点击数据库的“选择”，驱动器选择服务器B盘，数据库名选择CIS_DBC.mdb。具体操作如下：

连续单击确定，完成ODBC数据源的配置。

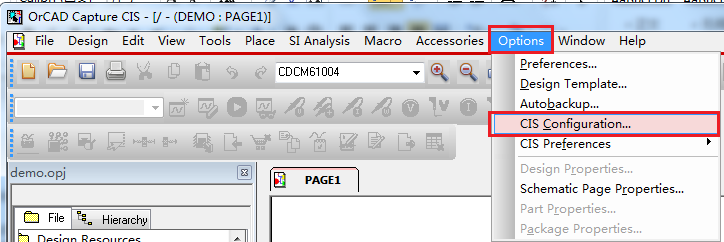

   3、 cadence软件配置：打开任意一OrCAD Capture CIS工程，选择“Options”——>“CIS Configuration”，进行.DBC文件的配置。

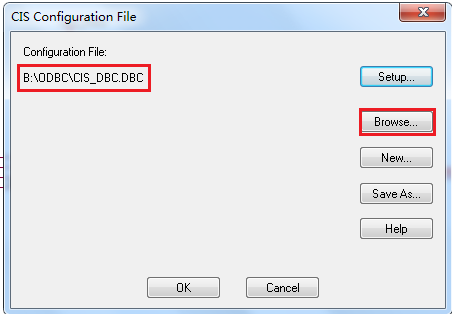

对以上界面点击“Browse”，选择服务器B盘中的.DBC数据源，打开。

回到CIS Configuration File界面，单击确定。完成.DBC文件的配置，单击确定。

   4、 Capture.ini文件配置

   打开OrCAD CIS Capture软件，软件下方会出现如下窗口：

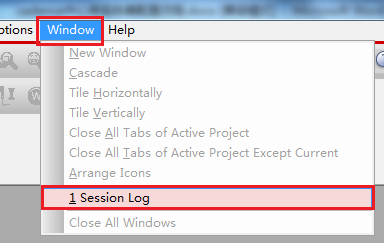

若没有发现以上窗口，则在软件的“Windows”菜单中将“ Session   log”选项勾选上，以上窗口即可显示。

关闭软件，打开以上Capture.ini文件，找到以下[Part Library Directories]、[CIS Browse Directories]、[Allegro Footprints]文件配置项，进行如下配置：可直接拷贝到.ini文件。

   [Part Library Directories]

   Dir0= E:\Cadence\symbol

   [CIS Browse Directories]

   Dir0= E:\Cadence\datasheet\analog

   Dir1= E:\Cadence \datasheet\power

   Dir2= E:\Cadence\datasheet\clock

   [Allegro Footprints]

   Dir0=E:\Cadence\footprint

   [3D model   Directories]

   Dir0=E:\Cadence\3D-model\stp

   5、 中心库器件调用

   以上步骤完成后，打开或者新建任一OrCAD Capture CIS工程，打开任一页原理图，右键选择“Place Databese Part”，如下图。

之后，界面进入中心库界面“CIS Explore”，点击cadence lib的“+”号，会出现所有器件类别。如下所示：

确定所需的器件类别后再次点击“+”号。

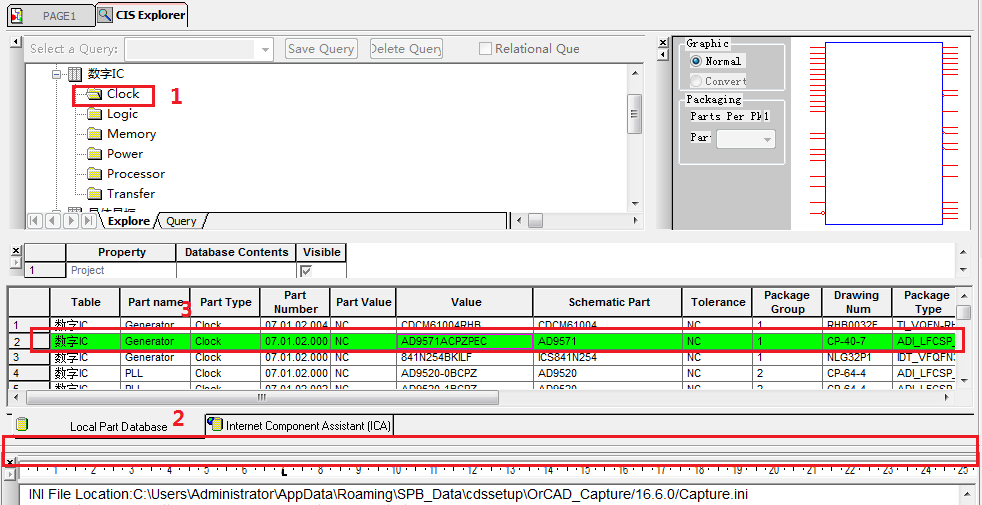

   例如：数字IC类，调用时钟类器件

   1、 第一步点击“clock”，

   2、 若看不到器件列表，则将下方“Session log”窗口向下拉，见下图的2号标识处，直到看到3号标识处的器件列表。若可直接看到器件列表，则忽略此步骤。

   3、 选中所需器件，若呈现绿色，则中心库器件可正常使用。双击器件，界面自动回到原理图页。
