Cadence SPB 17.4创建差分对（Create Differential Pair）教程

cadence SPB17.4 - Create Differential Pair  (差分)

前言

正在串SPB17.4的细节，发现建立差分对，这里，有点问题。

   官方帮助说，只要选中.sch或.dsn, 在菜单中就能看到建立差分对的菜单。

   是看见了不假，但是灰的，点不动。

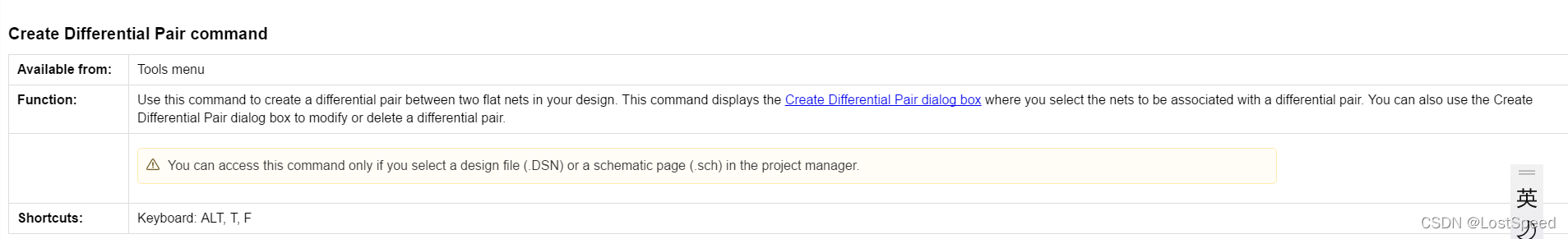

   官方说明如下：不好使。

   帮助文件位置 https://www.gofarlic.com/Cadence/SPB_17.4/ doc  /cap_ref/Project_manager_command_reference.html

实验

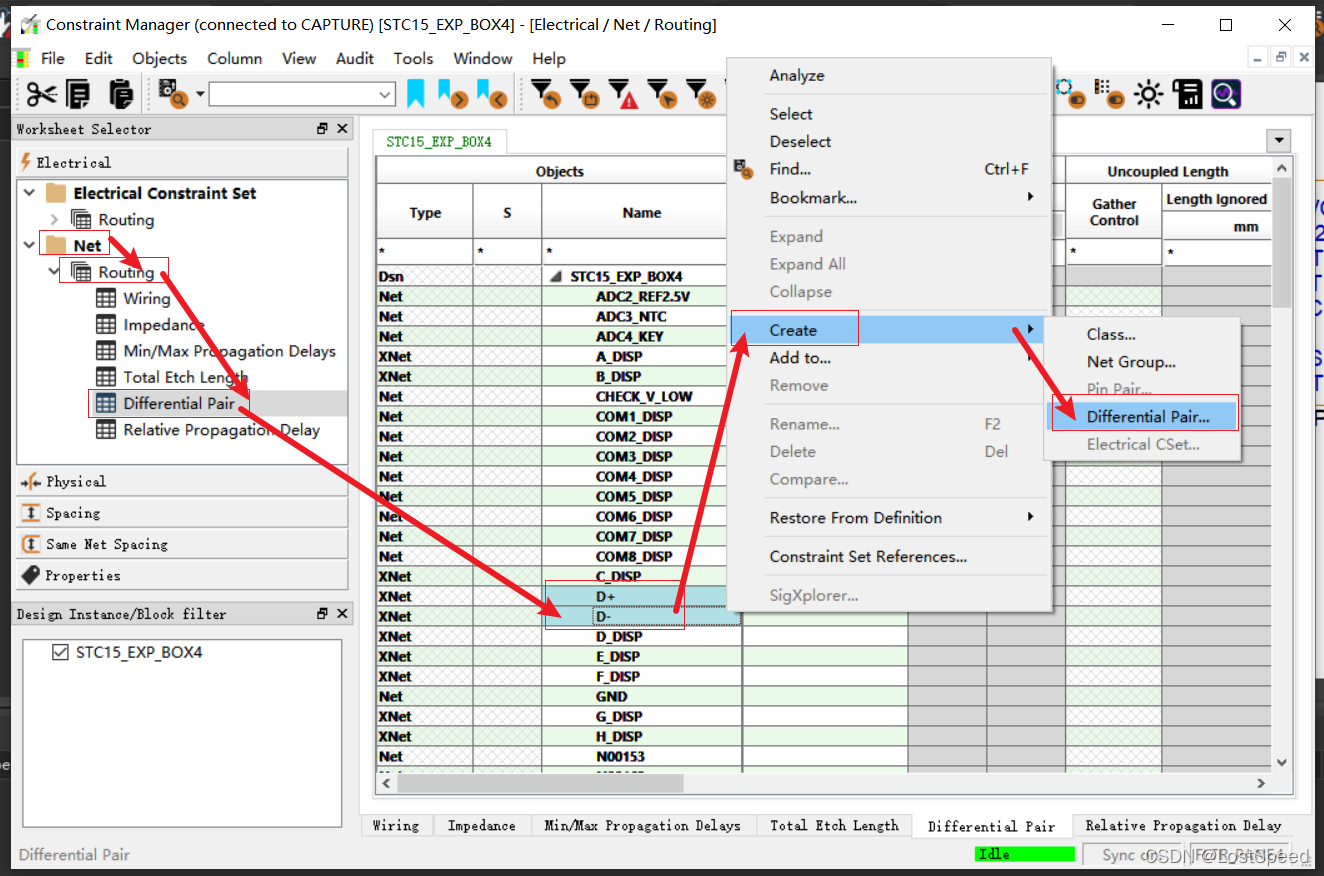

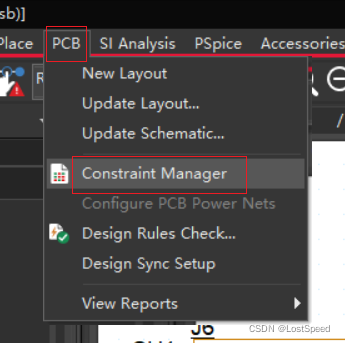

发现在约束管理器中可以设置差分对，但是设置完，在原理图中没有差分指示的显示。

是不是原理图和PCB并没有同步更新引起的？

   我这是层次原理图，是不是SPB17.4有bug?

反正是可以设置了，具体布线时，是否有差分布线效果，到时候再验证。先能设置差分线再说。

假设 D+, D-要设置为差分。

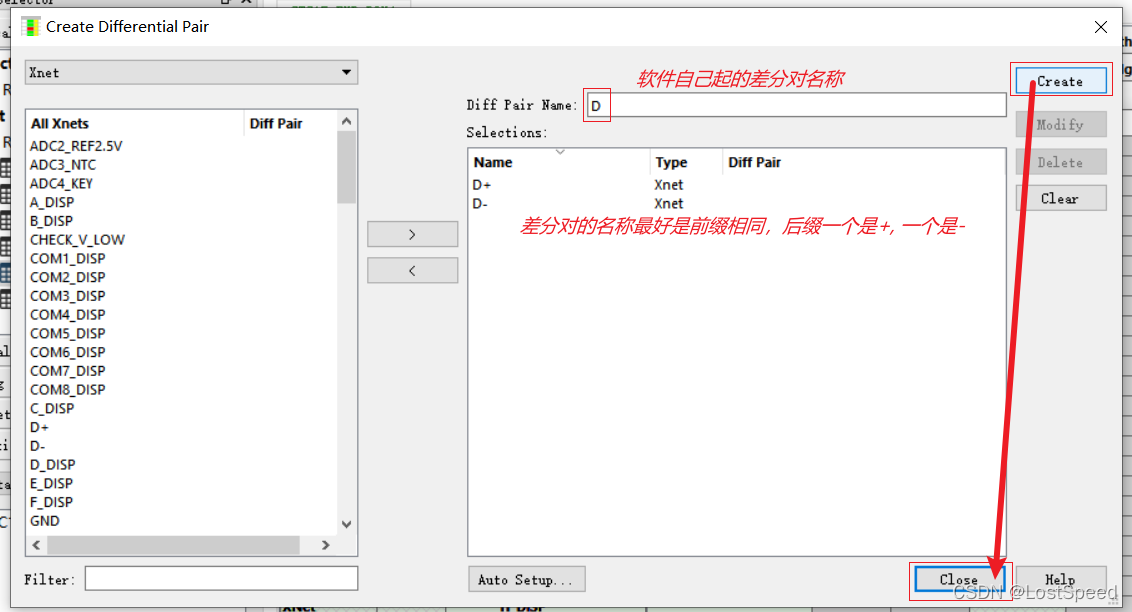

   有个对话框提示，是不是要先将PCB加入SCH中才行？

   按理说不该啊，就是在原理图中设置一下差分对，和其他图纸还有关系么？

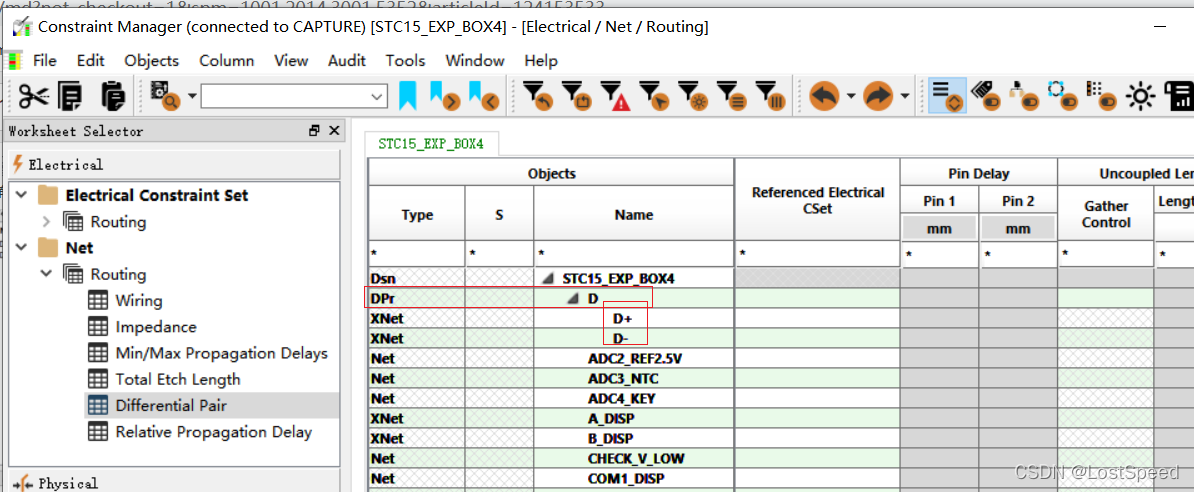

   建立完差分对后，约束管理器的样子

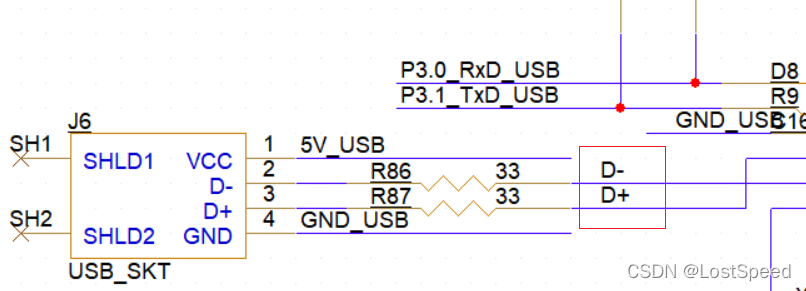

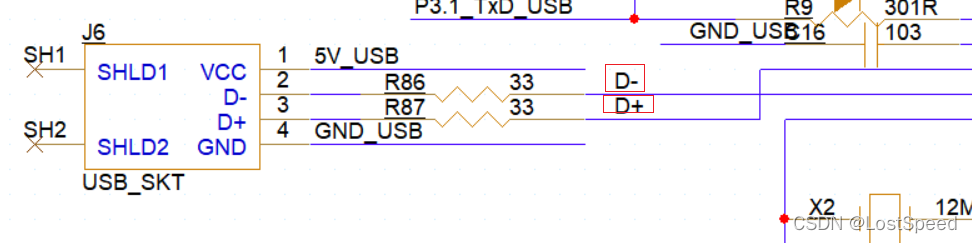

   关掉约束管理器，回到capture，没发现原理图有差分指示。

看着像做差分对前，弹出的这个对话框中描述的事情没做引起的。


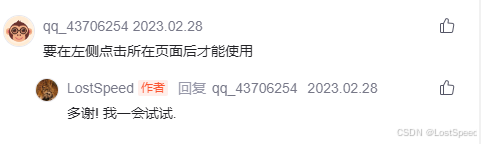

   先这样，以后再研究。
