Cadence SPB 17.4：用元件管理器更新原理图中元件属性信息

cadence SPB17.4 - 用元件管理器来更新原理图中的元件 信息

概述

画好图后, 出了 BOM .

   同学指出BOM中有些元件型号信息不合适, 影响元件购买, 想改一下.

   更新了原理图库, 更新了 CIS 库中的元件登记表.

   在原理图中更新缓存, 升级缓存, 但是原理图中的元件没变化…

   后来, 试了一下, 在元件管理器中更换信息是好使的.

笔记

这个工程是个临时工程, 开始弄的时候, 凑合弄的, 没想到同学不满意.

   看来, 只要是弄库和图纸, 还是要按照正式的来, 要不该来的还是要来啊.

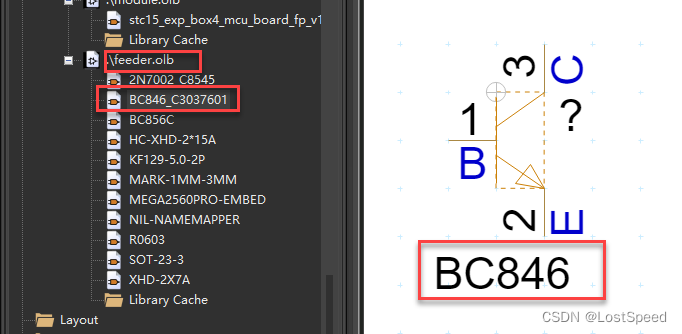

修正原理图库

   因为图已经画好了, 元件名称就不改了,要不将元件重新摆一次, 工作量太大了. 元件名称是不该带元件经销商编号的

   但是元件的value不合适, 带了元件经销商编号. 同一种元件, 有很多经销商在卖, 所以在原理图上的元件显示的value, 不应该带元件经销商编号. e.g. BC846_C3037601 => BC846

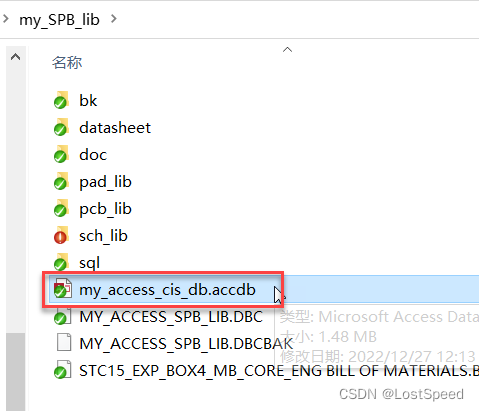

修正CIS库的元件登记表

   将CIS库中对一个的元件登记表中的Value也改成不带经销商编号的值.

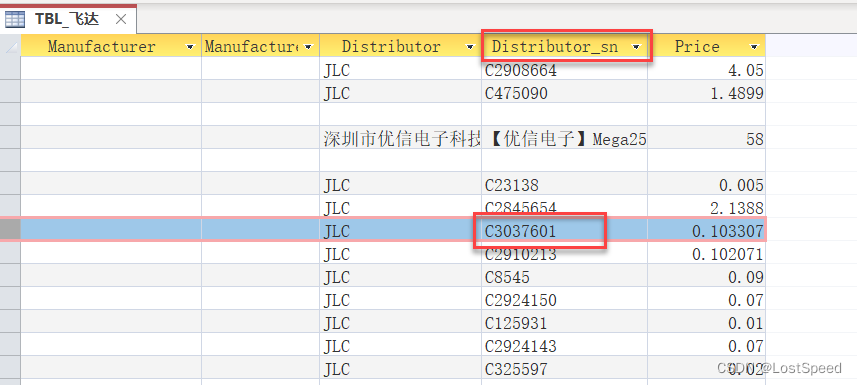

   元件经销商编号, 写在独立的字段中. 供出BOM时用.


   尝试在原理图中更新CIS库中规定的元件信息(value)

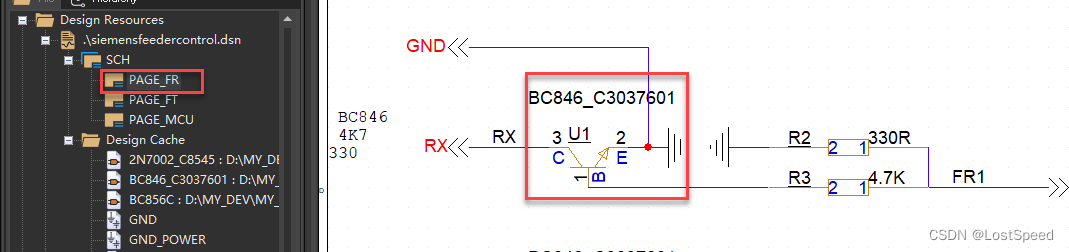

   未修改前的原理图


   元件U1的值为BC846_C3037601, 不合适, 想更新成CIS库中已经修改的BC846.

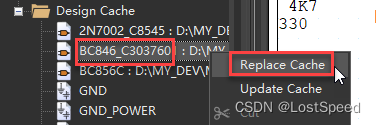

   按照资料中的说法, 只要更新缓存就行了. 但是试了一下, 不好使啊.

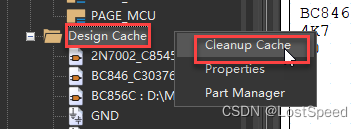

   清掉缓存后, 原理图的元件信息没变…

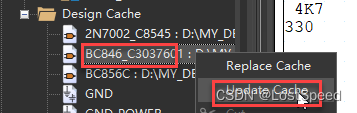

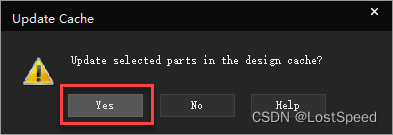

   尝试对单个具体元件, 升级缓存

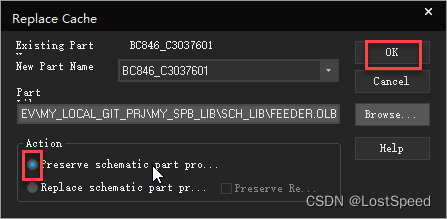

   还是没变, 我估计是在替换缓存时, 选了保留原理图属性的缘故. 不过我已经不想去勾选第2项"Replace schmatic prt …“, 然后再去 实验 .

   等以后再实验.



   现在原理图元件value信息, 还是没有被更新.

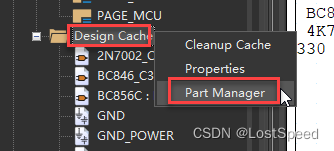

   打开元件管理器

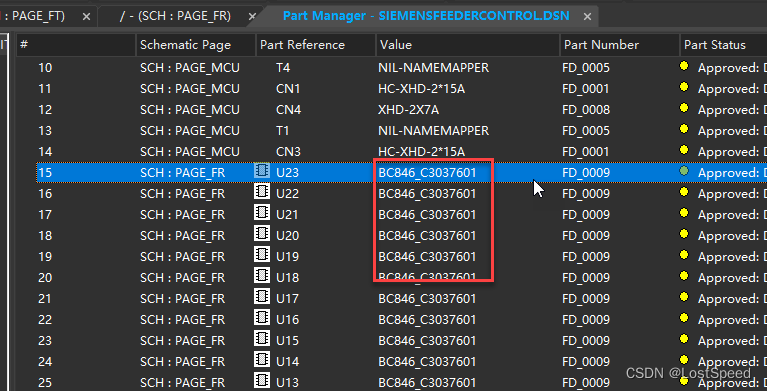

   可以看到Value不合适, 是没改之前的.

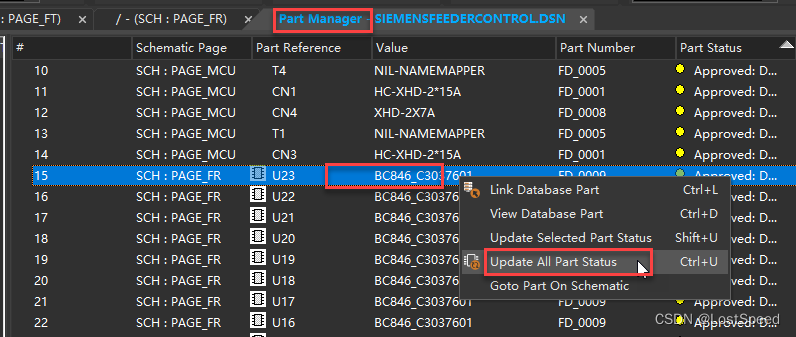

   更新全部元件状态.

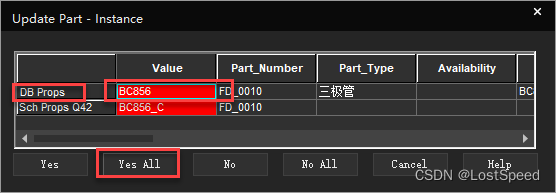

   这时, 弹出对话框, 有2行, 第一行是CIS库属性的值, 第2行是现有原理图中的元件属性值.

   我改了CIS库中的元件信息了, 当然想从CIS库中更新.

   单选第一行"DB Props”, 然后点击 “Yes All”

   元件管理器将所有元件的Value都更新完了, 和CIS库中一致.

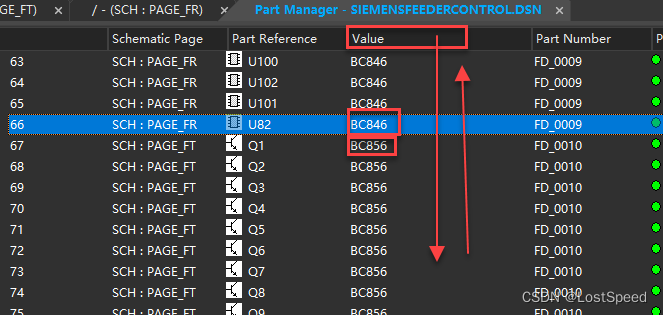

   将元件管理器表内容, 从上拉到下, 都看一遍, 发现value都和CIS库中一致了.

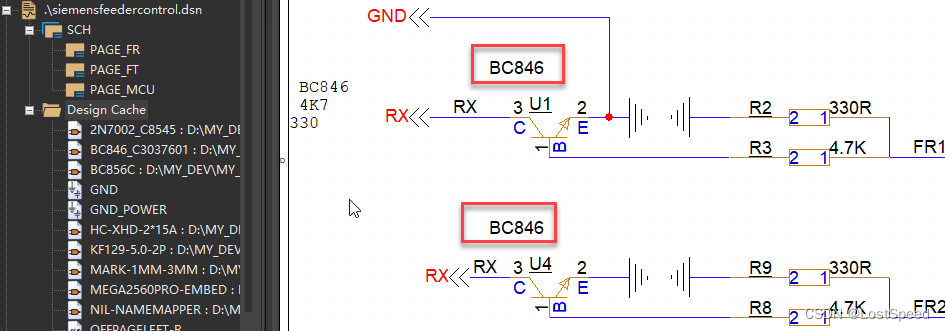

   关掉元件管理器, 回到原理图界面, 可以看到, 所有的元件value都更新为最新的CIS库中的元件信息了


   将所有子原理图都看了一遍, 元件信息都和CIS库内容一致了.

   重新DRC检查, 通过.

   查找DRC警告, 0警告.

END
