Cadence SPB 17.4：CIS DB中添加MECHANICAL part教程

cadence SPB17.4 - CIS DB - add MECHANICAL part

文章目录

• cadence SPB17.4 - CIS DB - add MECHANICAL part
• 概述 实验 做通孔焊盘(钻孔无电镀层).pad 做机械孔(丝印定位孔)的封装.dra, .bsm 跳到原点 放置前面做好的机械定位孔 放封装的占地面积 设置占地面积高度为0 建立原理图封装 官方资料 - 如何为无引脚的元件做原理图库元件!!! 为这个纯机械元件加入属性 CLASS = MECHANICAL 增加CIS库的新元件登记信息 剩下流程 END

概述

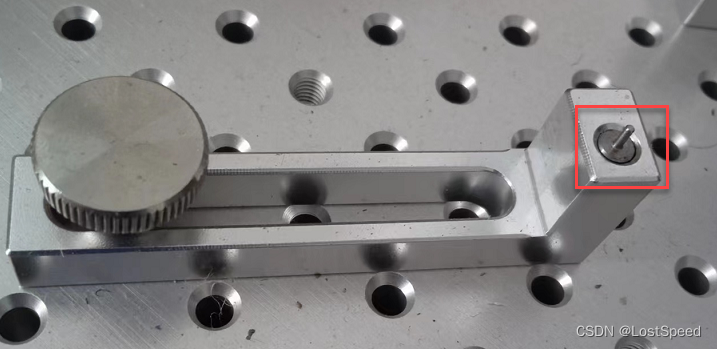

弄了台高精度丝印台, 丝印台卡具如下:

这种卡具一共有4个, 用红圈中的定位柱, 穿入电路板的定位孔中, 进行精密定位.

定位柱分5种直径 : 1.0mm, 1.5mm, 2.0mm, 2.5mm, 3.0mm

以前板子都没加丝印定位孔的, 现在有了高精度丝印台, 准备在以后的板子上加丝印定位孔.

最普通的方法: 做好通孔焊盘(钻孔无电镀层), 做机械类型的封装, 放入做好的通孔焊盘. 在PCB中手工放置机械封装.

但是这样, 就需要手工放封装, 不规范啊.

想在CIS库中, 加入一个丝印定位孔的元件. 在原理图中直接放置机械定位孔元件, 这样就规范多了.

在实验的过程中, 有点小坑. 用了1天(资料特别少), 解决了这个问题.

实验

做通孔焊盘(钻孔无电镀层).pad

打开cadenceSPB17.4_Padstack Editor 17.4, 做通孔焊盘.

新建一个焊盘工程

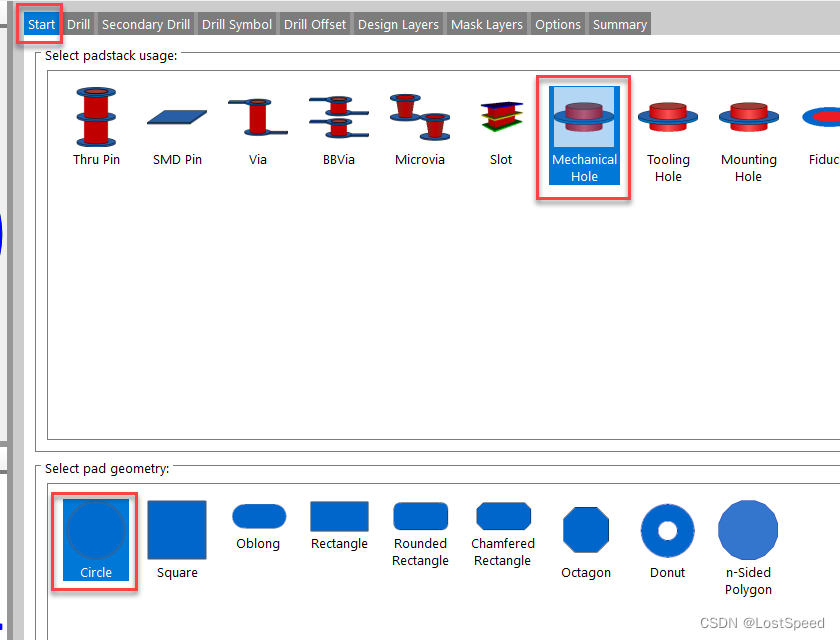

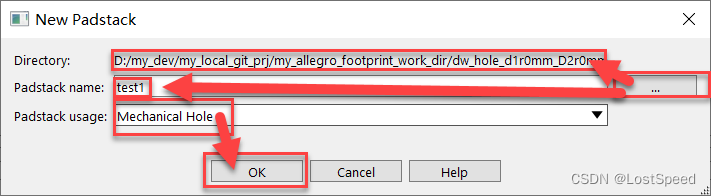

指定焊盘为机械孔, 选择工程路径和新焊盘的名称

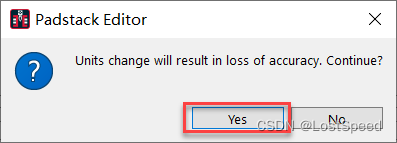

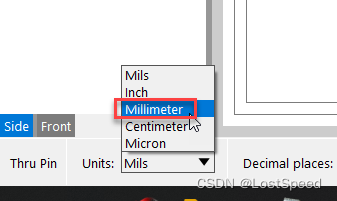

默认的焊盘单位是mil, 调整为mm单位.

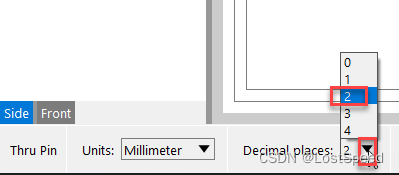

单位精度默认是4个0, 改为小数点后2个0.

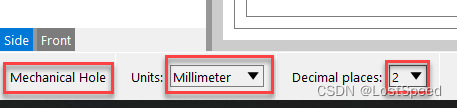

改好后的焊盘类型, 单位和精度如下

焊盘类型是第一个TAB页上选的.

开始做焊盘, 假设要做的丝印定位孔如下:

• 圆形机械焊盘
• 钻孔无金属层
• 内径1.0mm
• 占地面积为直径2mm的圆形

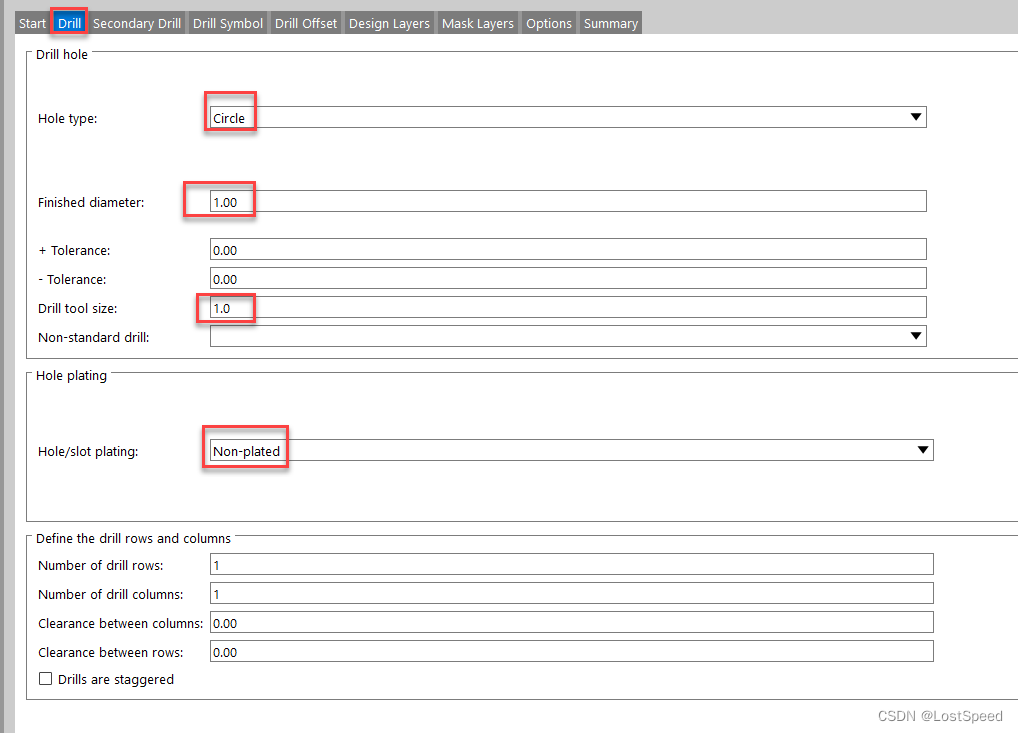

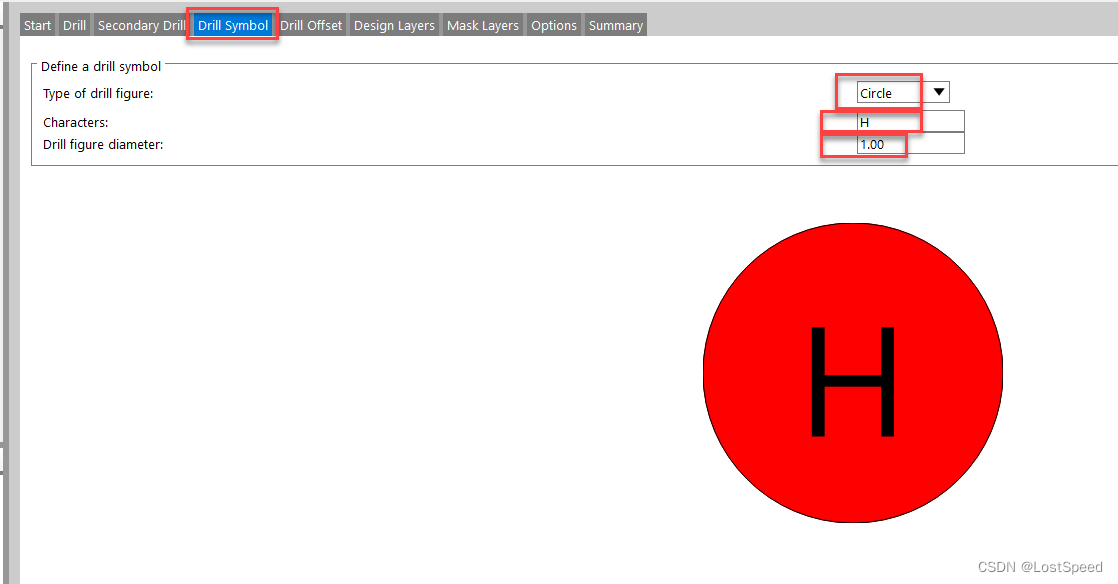

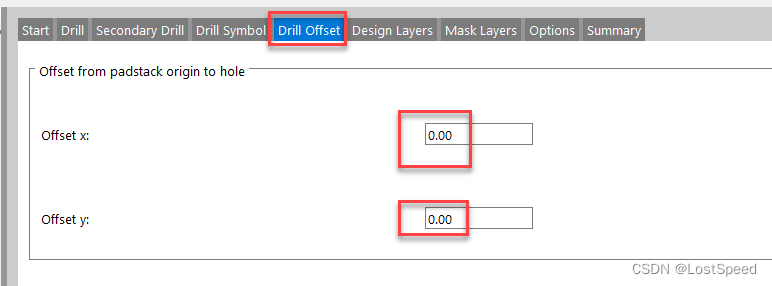

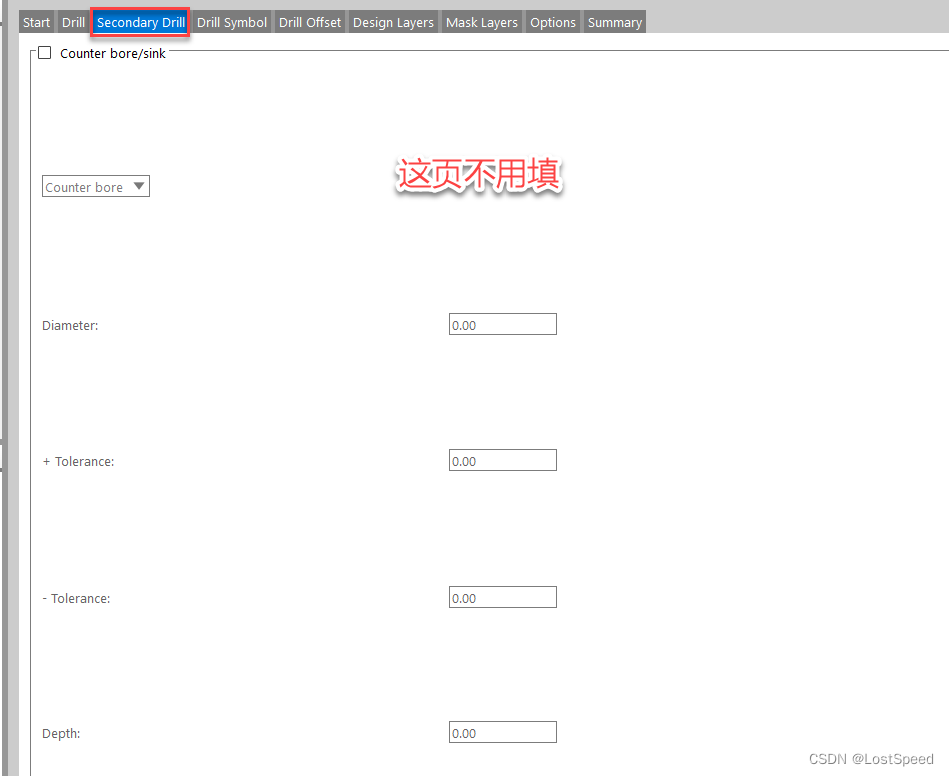

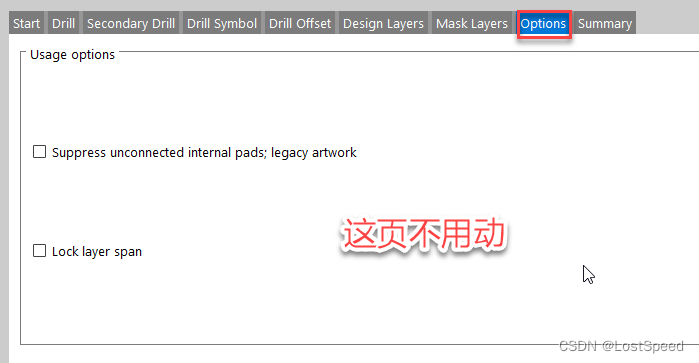

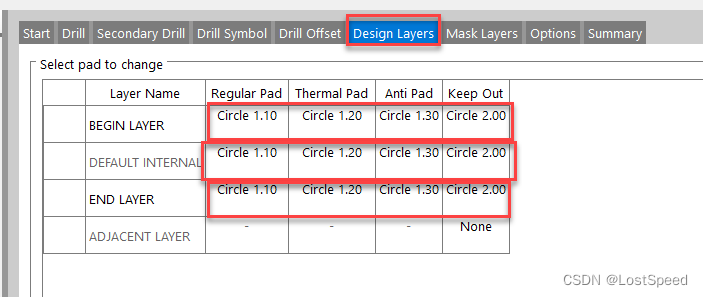

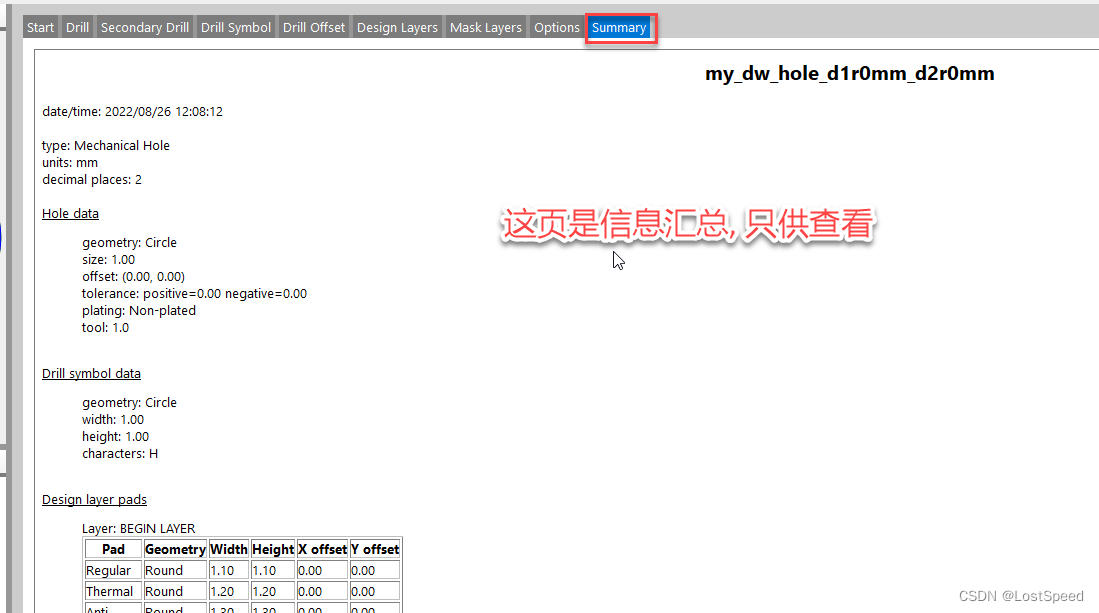

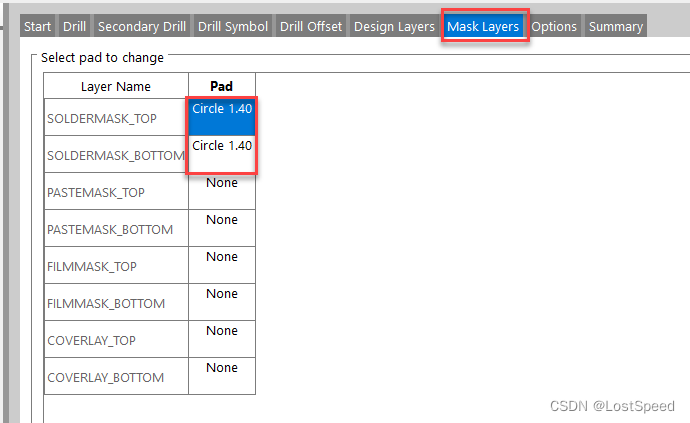

每个TAB页的参数如下:

必须选机械类型, 才能有钻孔无金属层的选项.

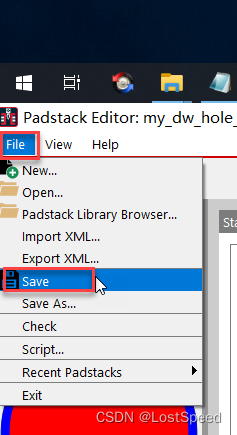

保存焊盘工程

退出cadenceSPB17.4_Padstack Editor 17.4

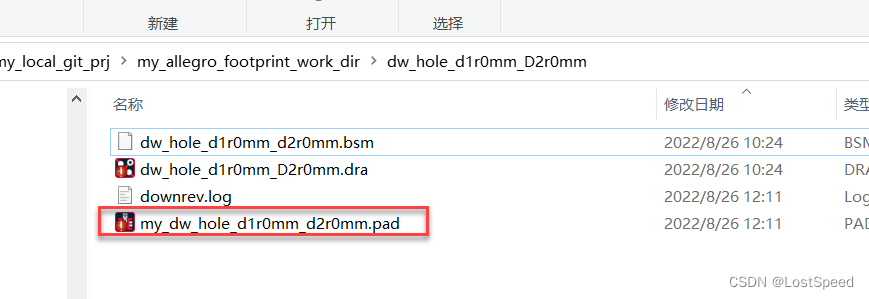

查看输出目录, 有一个刚做好的.pad的焊盘工程文件.

做机械孔(丝印定位孔)的封装.dra, .bsm

机械孔封装做好后的编译输出必须是.bsm

打开cadenceSPB17.4_PCB Editor 17.4

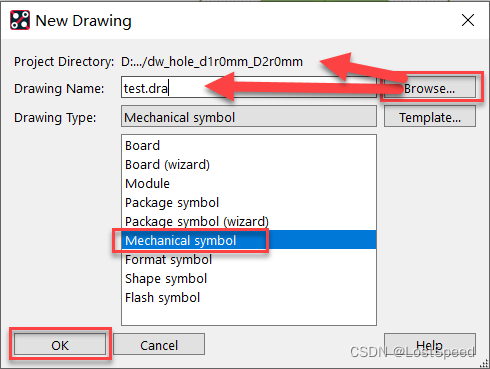

新建工程

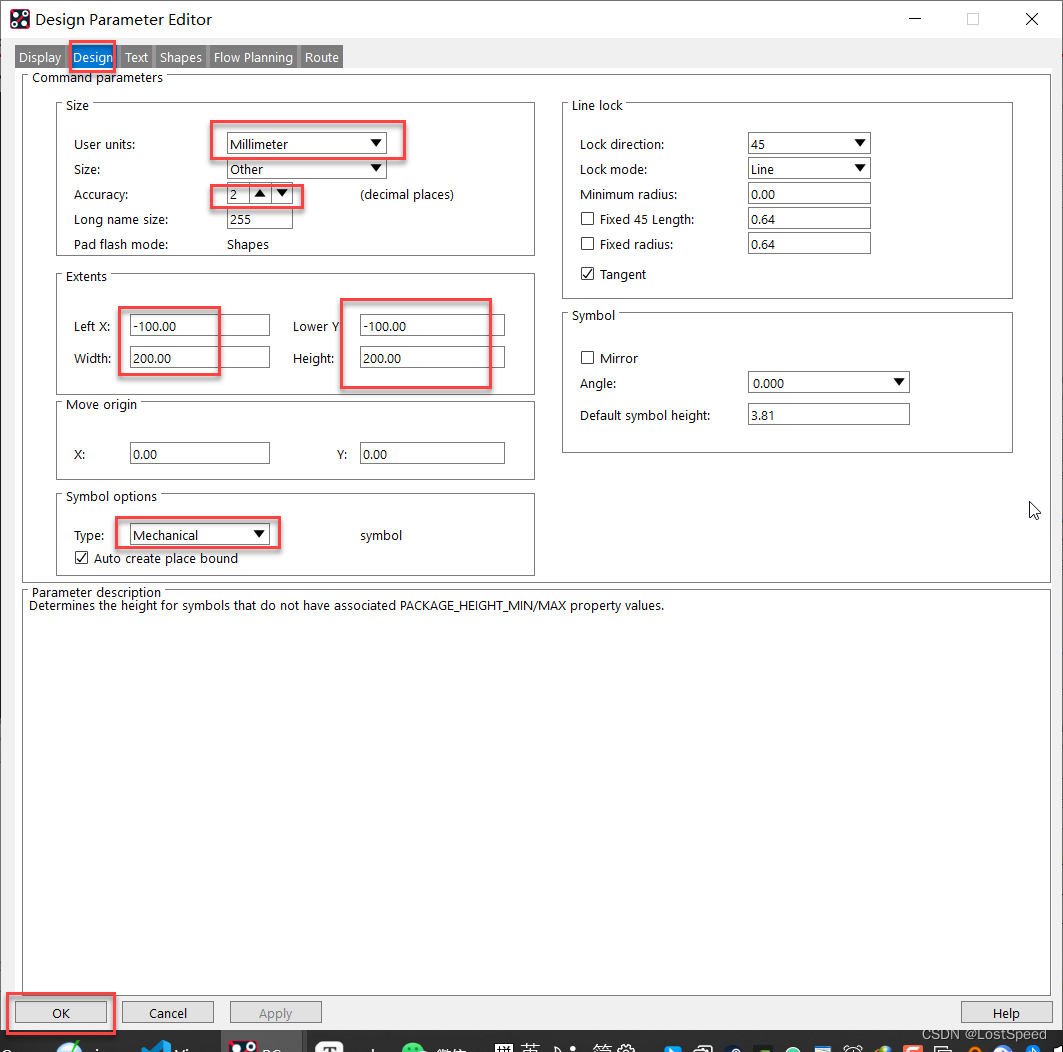

调整单位为mm, 画布尺寸合适.

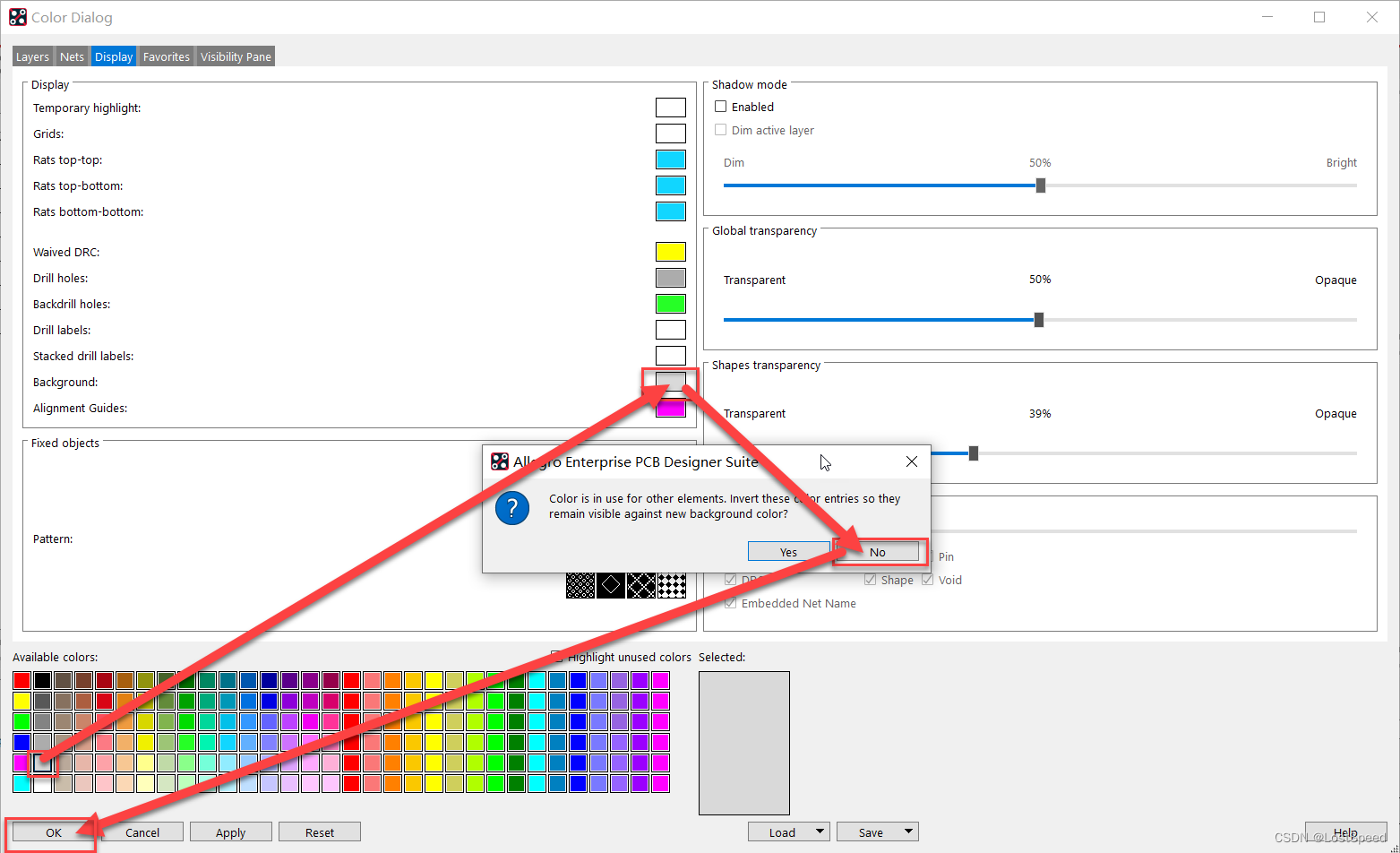

调整画布背景为灰色, 看个人喜好.

在主画布上, 按F5进行刷新, 此时画布背景就变为灰色了.

跳到原点

这时, 画布大小不算大, 可以看到原点, 缩放到原点附近.

如果看不清原点,可以用画线的方法, 然后按F2(zoom fit)到原点附近.

add line
x 0 0
last pick:  0.00 0.00
ix 2
last pick:  2.00 0.00
done

跳到原点后, 可以将画的辅助线删掉.

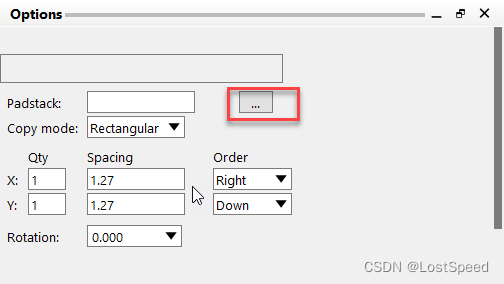

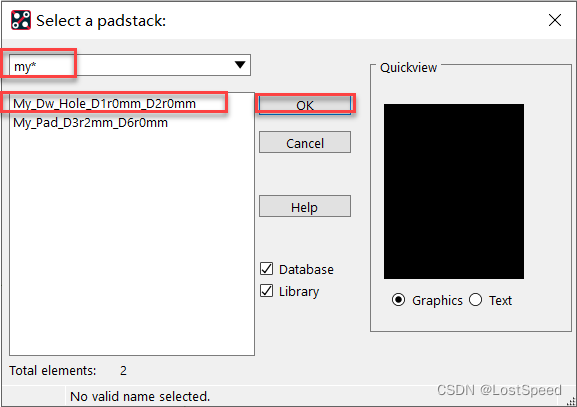

放置前面做好的机械定位孔

值得注意的是, 因为是机械封装, 放pin的时候, 并没有引脚号可以指定.

在原点上点击, 右击完成.

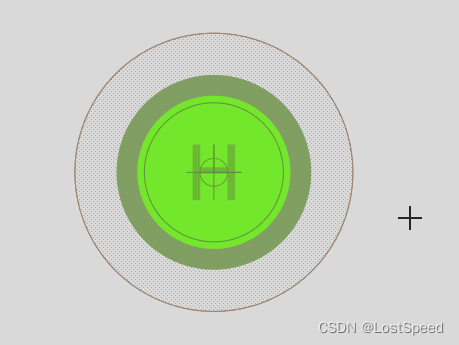

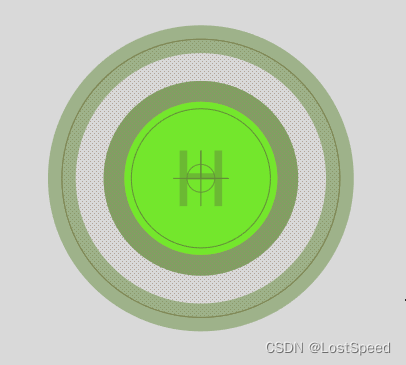

放好的焊盘如下:

放封装的占地面积

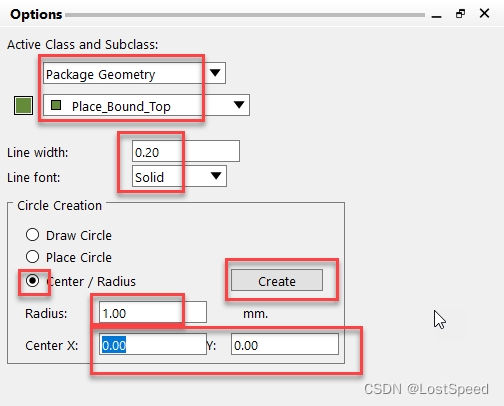

先画一个圆, 直径2mm, 中心为原点.

点击create后, 在画布上右击完成.

放好的占地面积圆形如下:

这个圆圈只是占地面积的辅助线, 占地面积要求是一个填充的完整形状.

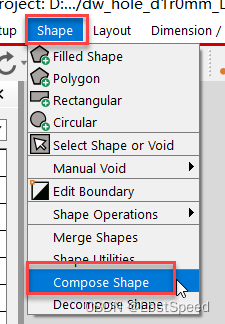

现在将辅助线转为占地面积的圆形.

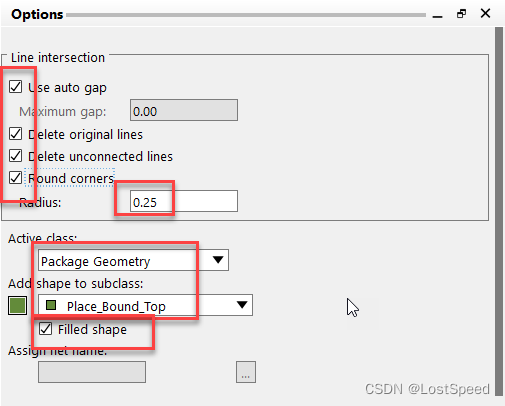

选好option

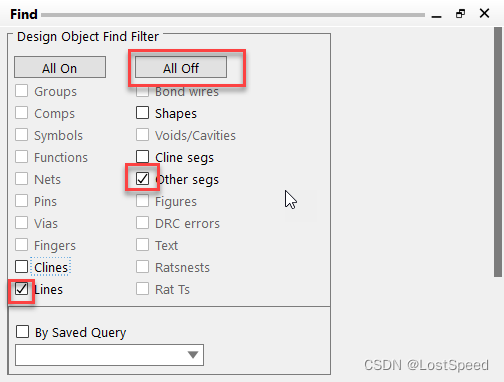

选好find

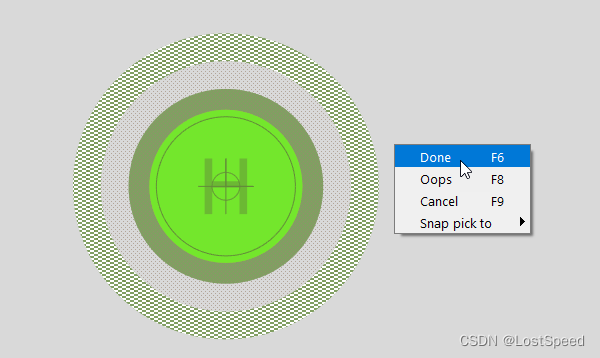

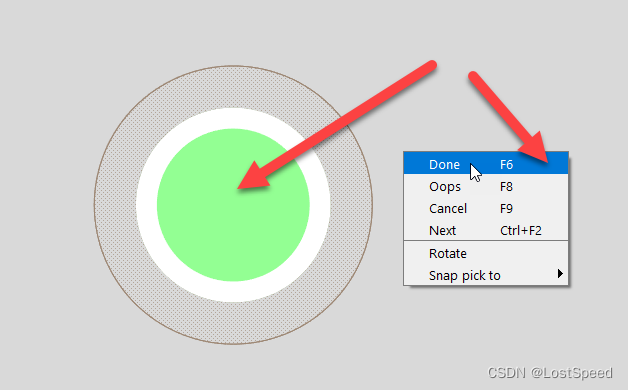

点击占地面积辅助圆圈, 右击完成.

这时, 只find图形, 可以看到占地面积图形已经建立好.

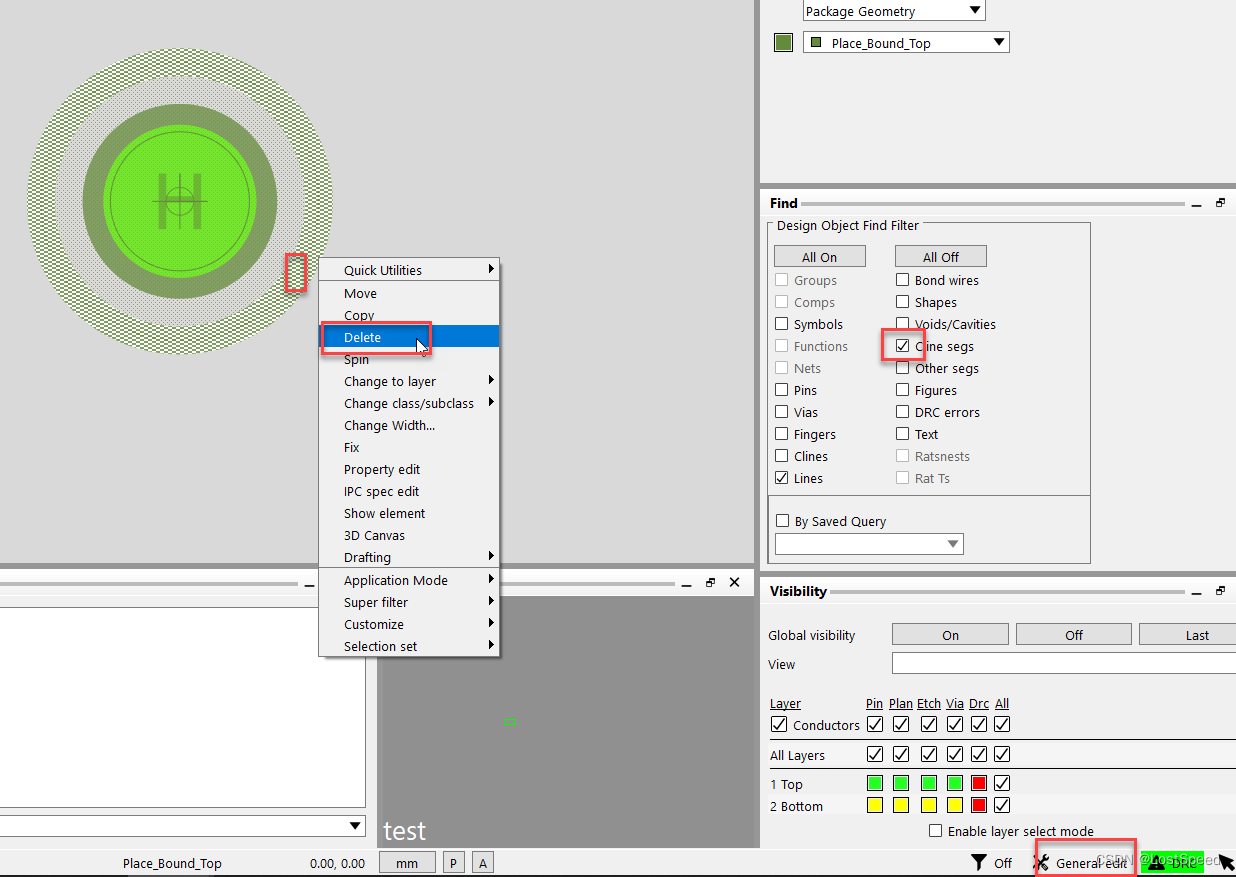

删掉占地面积的辅助圆圈线.

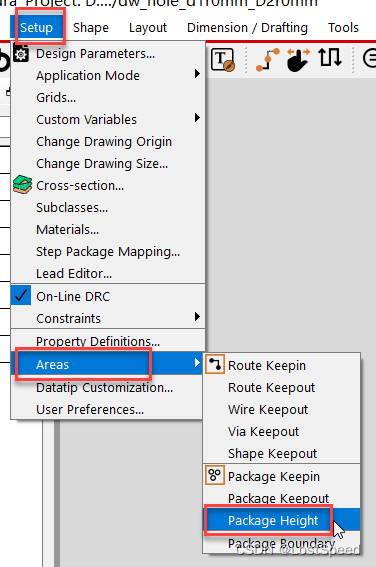

设置占地面积高度为0

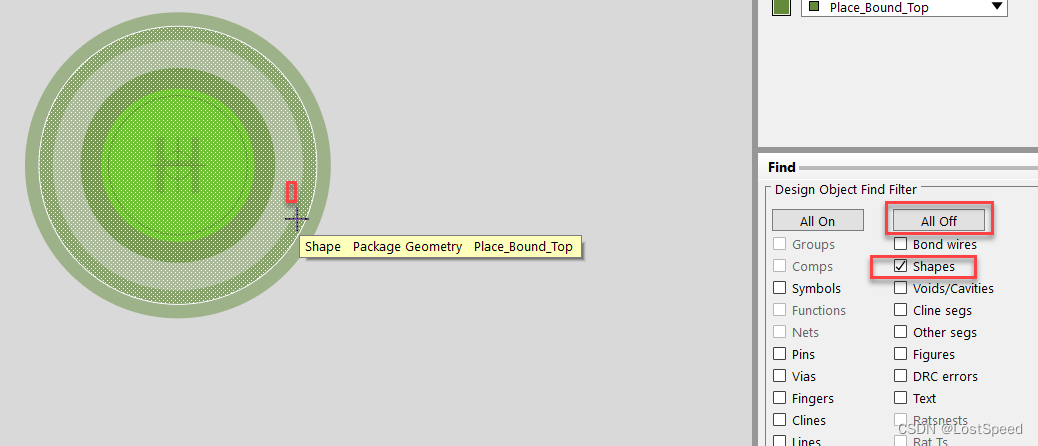

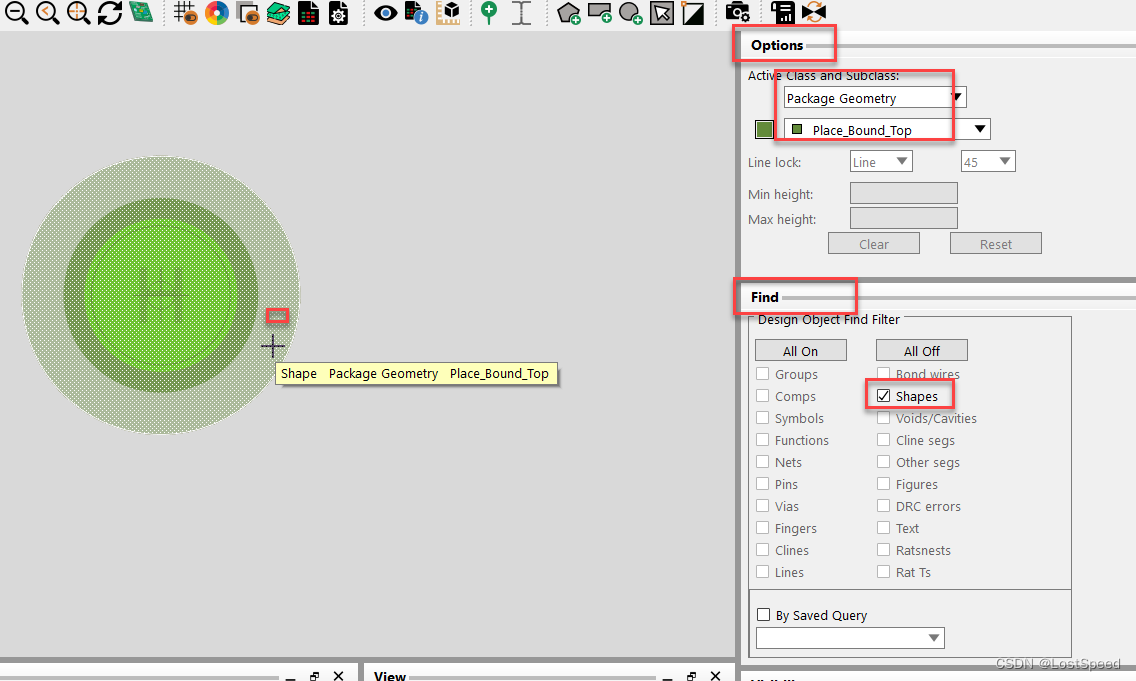

当option和find选好后, 左击占地面积的封闭图形.

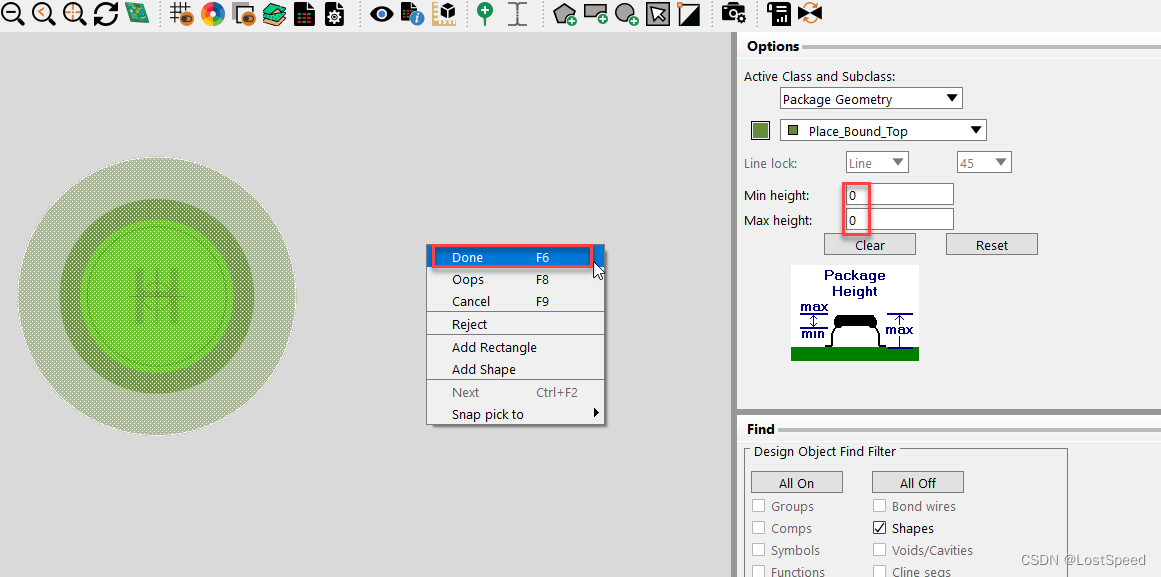

在option中填好占地面积的高度为0, 在主画布上右击完成.

保存工程

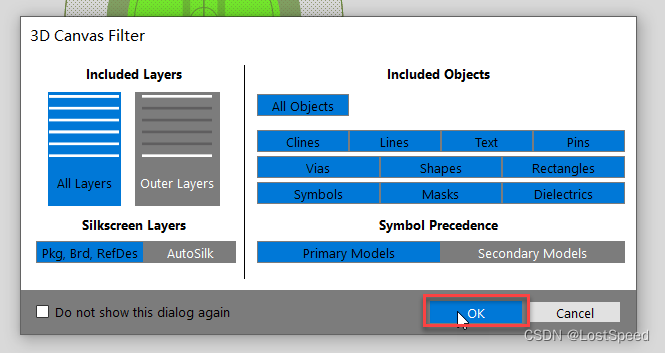

3D预览看一下, 封装是否正常.

用SHIFT + 鼠标中键, 将元件翻过来, 看看正反面.

正面因为有占地面积, 看不出啥, 只要能看到元件高度为0就行.

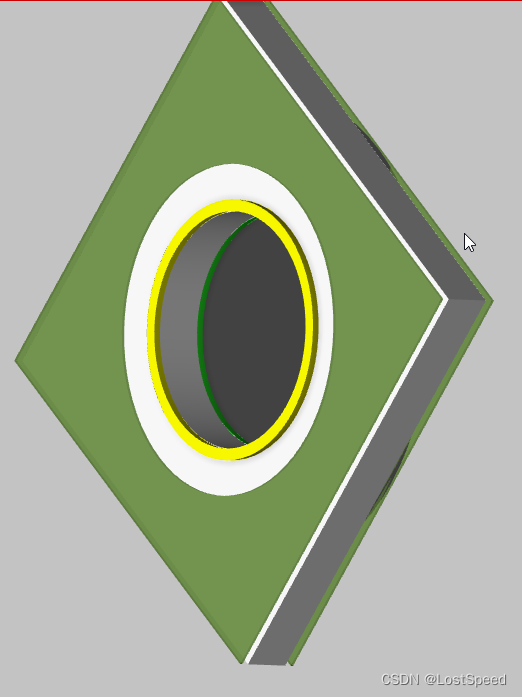

反面可以看到焊盘和通孔的样子, 可以看到过孔无金属层.

关掉3D预览, 生成机械封装.bsm

先保存工程, 然后生成.bsm

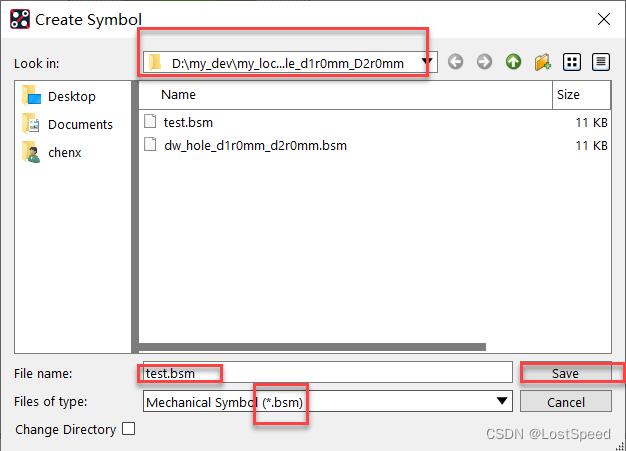

这个保存选项的文件类型只有.bsm

建立原理图封装

因为我们建立的是纯机械封装的原理图库, 不用放引脚(也不能放引脚, 否则和PCB封装对不上了, DRC会报错)

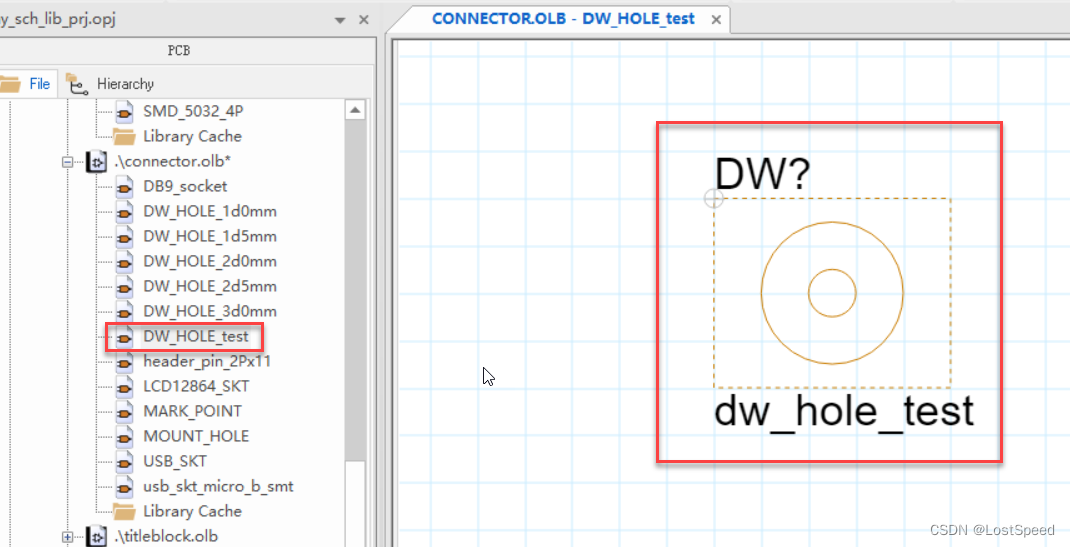

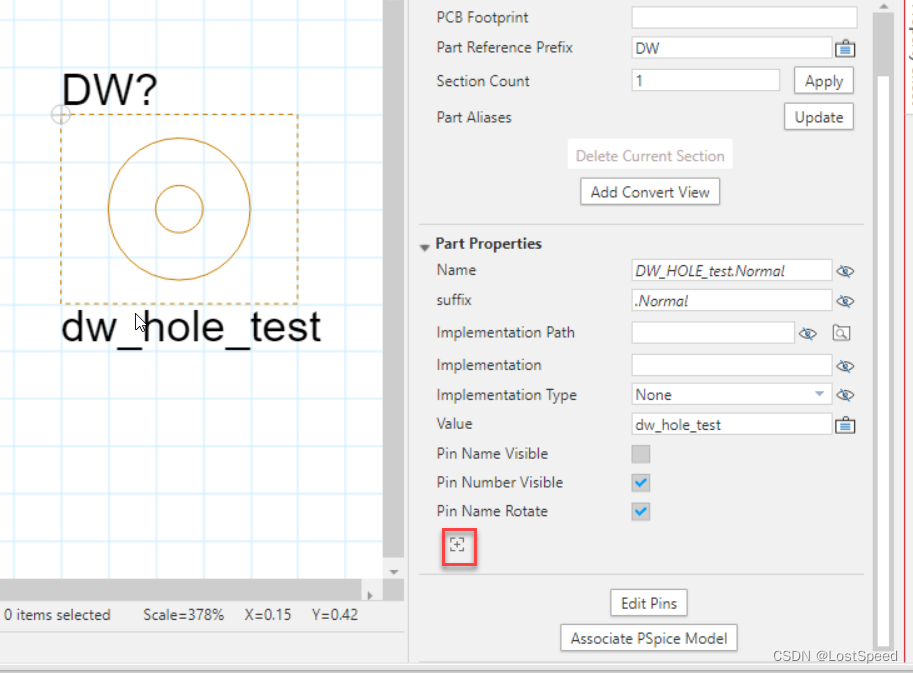

先画出机械元件的图形

这时, 坑出现了.

如果不放引脚, 原理图生成网表时, 就会报错.

如果放引脚, 就会和机械元件的PCB封装对不上(因为纯机械封装没有引脚号), 也会DRC报错.

查了资料, 官方有文档应对这种纯机械封装(无引脚的原理图库元件)生成网表的场景.

官方资料 - 如何为无引脚的元件做原理图库元件!!!

官方资料位置 = https://www.gofarlic.com/Cadence/SPB_17.4/ doc  /cap_ug/Working_with_Footprints.html

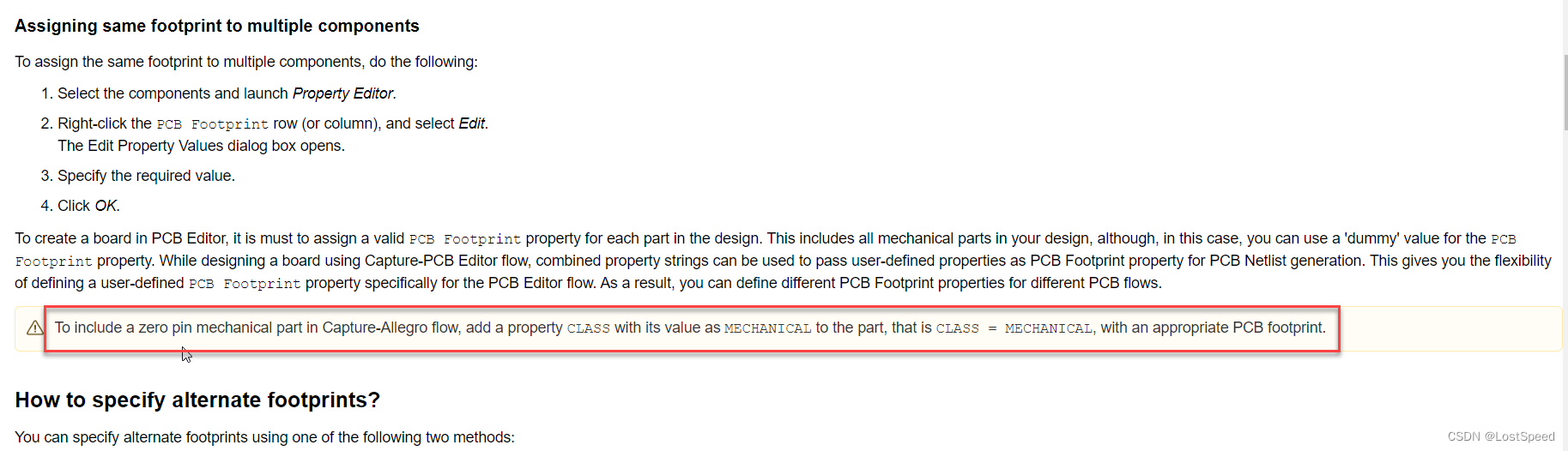

资料内容(不多, 但是管用)如下:

官方说, 必须要为纯机械元件的原理图库元件, 加入一个属性. 属性名称 = CLASS, 属性值 = MECHANICAL

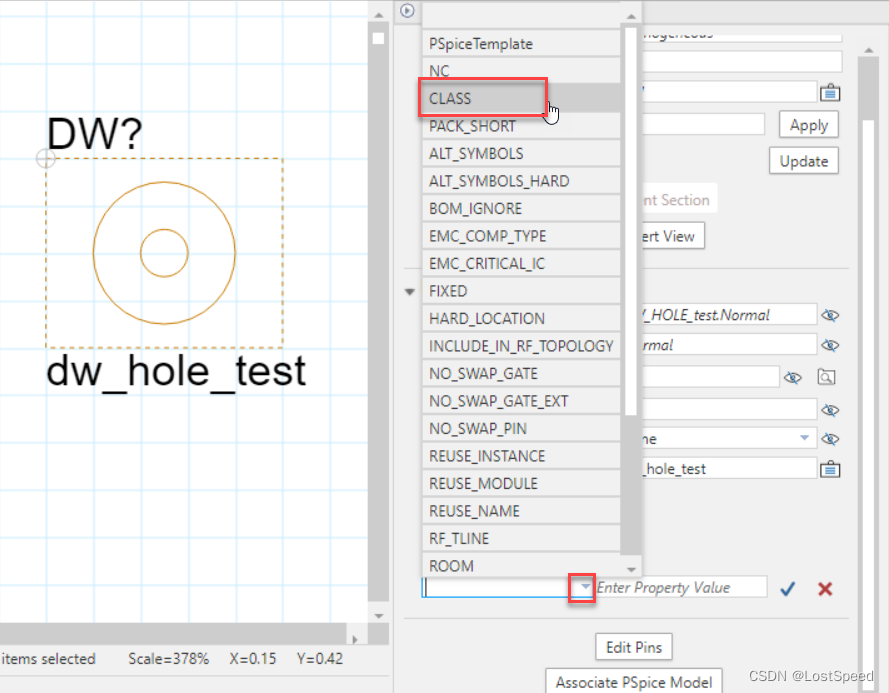

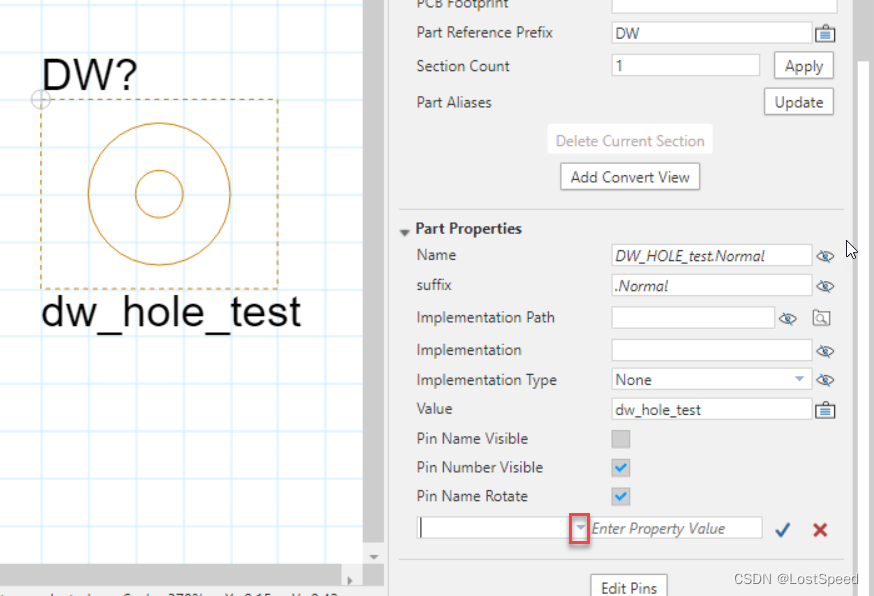

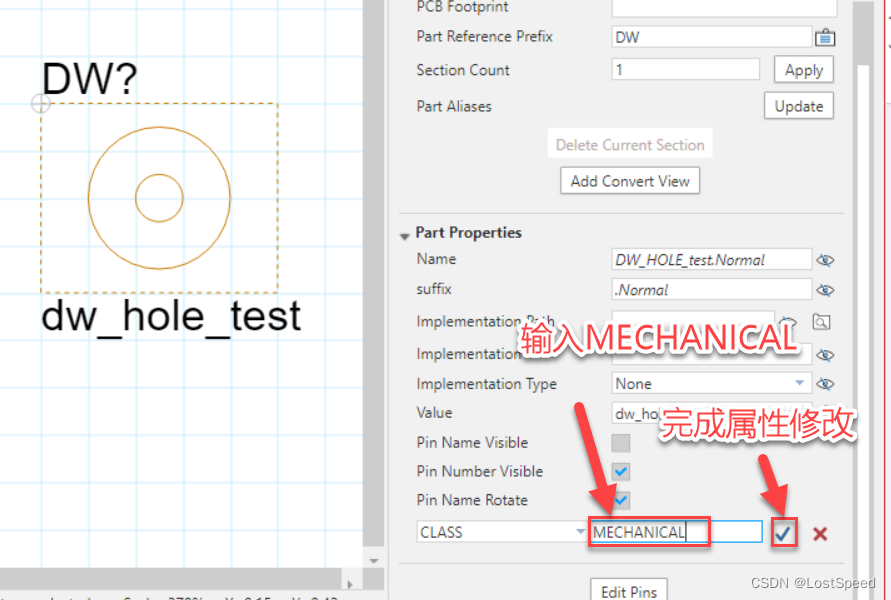

为这个纯机械元件加入属性 CLASS = MECHANICAL

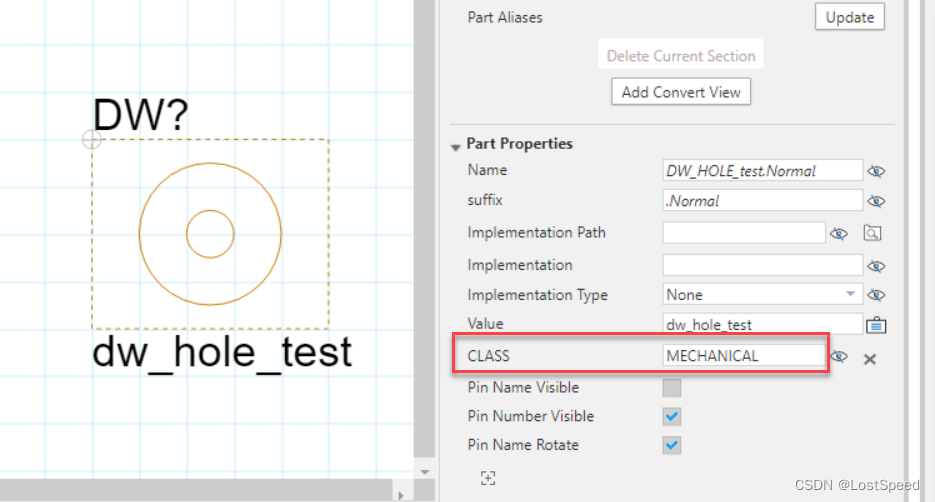

添加完CLASS属性后的样子

增加CIS库的新元件登记 信息

将元件对应的.dra, .bsm拷贝到自己的PCB库, 将.pad拷贝到自己的焊盘库.

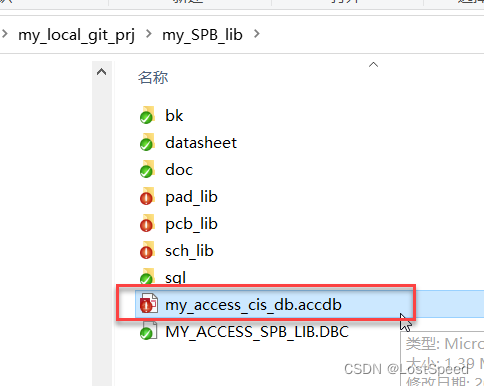

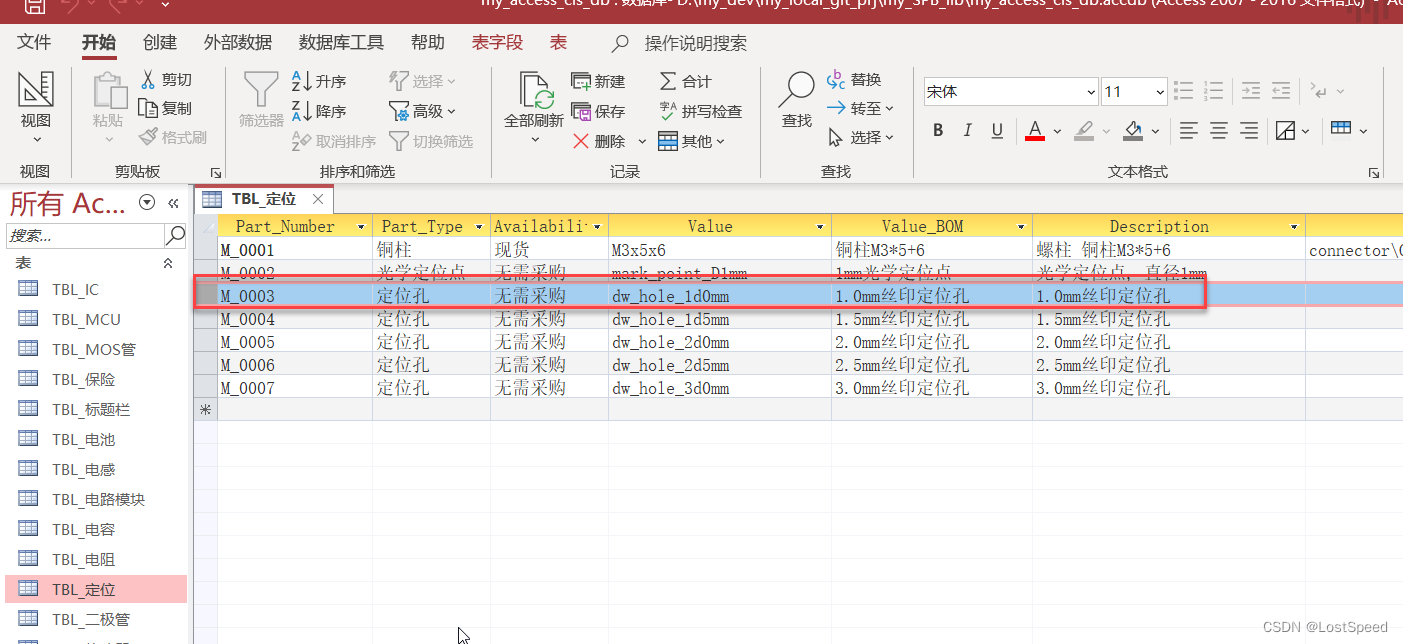

打开CIS数据库对应的表, 添加元件的CIS库登记信息(原理图库元件名称,位置; PCB库元件名称,位置; 其他必须的信息 e.g. 购买元件的url …)

这个元件登记的信息行如下:

Part_Number	Part_Type	Availability	Value	Value_BOM	Description	Datasheet	Schematic_Part	PCB_Footprint_name	PCB_Footprint	PSpice_Model	Manufacturer	Manufacturer_sn	Distributor	Distributor_sn	Price
M_0003	定位孔	无需采购	dw_hole_1d0mm	1.0mm丝印定位孔	1.0mm丝印定位孔		connector\DW_HOLE_1d0mm	1.0mm丝印定位孔	dw_hole_d1r0mm_d2r0mm		myself	myself	myself	myself	0

剩下流程

前面的步骤必须对, 否则各个环节报错(e.g. 无法通过原理图的DRC; 无法从原理图导出网表; 无法将做好的机械元件通过网表导入PCB; PCB手工放置元件时, 没有做好的机械元件封装的位号).

剩下流程没有遇到问题了, 简单的记录一下.

在原理图中清掉原理图库缓存.

在原理图中放置丝印定位孔的原理图库元件

进行原理图DRC

生成网表

在allegro中引入网表

在allegro中手工放置元件, 此时, 可以看到要放置的纯机械元件的封装.

END
