Cadence SPB 17.4：Active Class and Subclass详解

阅读数 35

前言

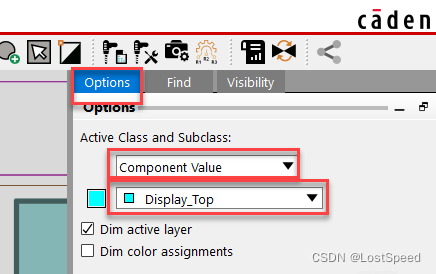

allegro 在板子上放置元素时，需要在option页中指定当前类和子类。

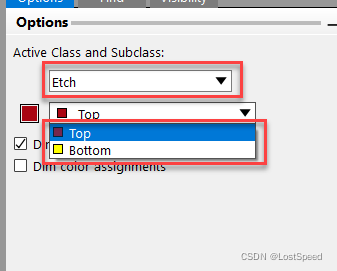

在这里插入图片描述

想理解这些类和子类的含义。

官方本地文档为 file:///https://www.gofarlic.com/ cadence /spb_17.4/doc/algrostart/appd.html

笔记

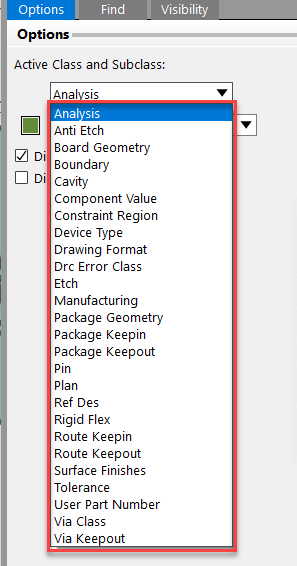

类的数量为26
在这里插入图片描述

每一种类下面还有很多子类。

不同类的子类名称可能一样，但是含义不同。

类 - ANALYSIS

在这里插入图片描述

这个类下面的子类都是废弃的(This subclass is no longer in use)

子类 Analysis - _Epb_Scratch_Acon_Space_Poly 官方没有说明

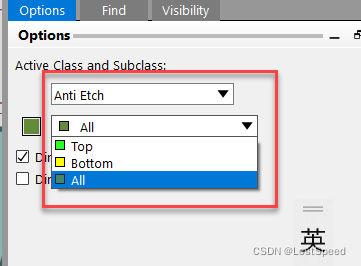

类 - Anti Etch

没找到官方文档说明

查资料，可以知道这层是配合keep in 区域，进行网络平面分割。可以使一个平面分配指定网络(e.g. GND1, GND2), 使不同的信号有不同的大面积电位参考平面。
在这里插入图片描述

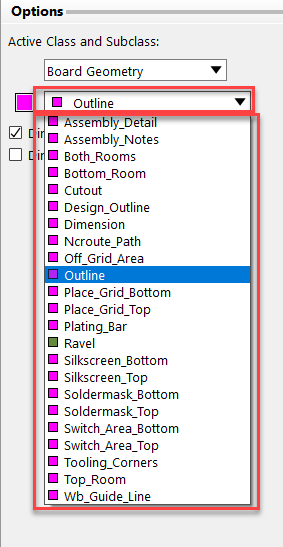

类 - BOARD GEOMETRY

板框层
在这里插入图片描述

子类 23个

BOARD GEOMETRY - Assembly_Detail ：装配层细节，可以放置装配要求的说明

BOARD GEOMETRY - Assembly_Notes ：装配层备注，放装配要求的文字说明，和Assembly_Detail 差不多作用。

BOARD GEOMETRY - Both_Rooms ：在装配层所有层放置一个room, 用来规定哪些器件可以放在这些room中，配合“Package to Room”使用

BOARD GEOMETRY - Bottom_Room : 和 Both_Rooms 类似，不同之处是在装配层的bottom层放room.

BOARD GEOMETRY - Cutout : 官方没说明, 查资料可知，是在板框层内开窗用的。

BOARD GEOMETRY - Design_Outline，官方没说明，应该是官方文档没跟上S026补丁。这层是放板外框用的。按F2时，直接缩放到Design_Outline画的封闭板框外形的大小来view.

BOARD GEOMETRY - Dimension : 放板框层的尺寸定义。

BOARD GEOMETRY - Ncroute_Path：官方没说明。是不是官方没说明，就意味着不重要呢？

BOARD GEOMETRY - Off_Grid_Area：定义grid区域，是否为板子的不同区域，格点(显示，捕获)可以不同呢？

BOARD GEOMETRY - Outline：官方说这是板框层，但是资料上都说这层是不建议用的，应该使用Design_Outline。

BOARD GEOMETRY - Place_Grid_Bottom：放置底层格点

BOARD GEOMETRY - Place_Grid_Top：放置顶层格点

BOARD GEOMETRY - Plating_Bar：金属化的条，e.g. 金手指

BOARD GEOMETRY - Ravel : 官方未说明

BOARD GEOMETRY - Silkscreen_Bottom ：底层丝印

BOARD GEOMETRY - Silkscreen_Top ：顶层丝印

BOARD GEOMETRY - Soldermask_Bottom ：底层阻焊

BOARD GEOMETRY - Soldermask_Top ：顶层阻焊

BOARD GEOMETRY - Switch_Area_Bottom ：已经废弃

BOARD GEOMETRY - Switch_Area_Top ：已经废弃

BOARD GEOMETRY - Tooling_Corners ：好像和柔性电路板相关。

BOARD GEOMETRY - Top_Room ：顶层room

BOARD GEOMETRY - Wb_Guide_Line : 定义APD+中的焊盘边界

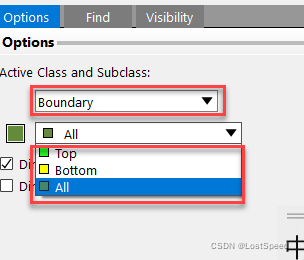

类 - Boundary

没查到官方说明
在这里插入图片描述

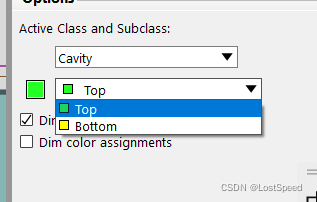

类 - Cavity

没查到官方说明
在这里插入图片描述

类 - Component Value

本类只用于纯手工布板(不使用原理图的场景)，没人这么干吧？
在这里插入图片描述

子类6个

Component Value - Assembly_Bottom ：组装底层，辅助手工在PCB Editor中输入元件值，如果是从原理图引入的网表，这里没用

Component Value - Assembly_Top ：组装顶层，其他同上。

Component Value - Display_Bottom ：显示底层，其他同上。

Component Value - Display_Top ：显示顶层，其他同上。

Component Value - Silkscreen_Bottom : 丝印底层，其他同上。

Component Value - Silkscreen_Top : 丝印顶层，其他同上。

类 - Constraint Region

没找到官方说明

是限制区的意思。
在这里插入图片描述

最后3项的意思：外层，内信号层，内电位层。

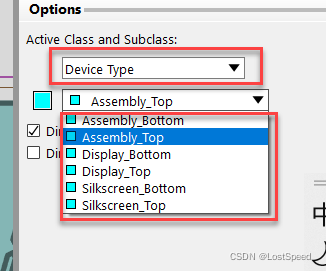

类 - Device Type

这个class是在不同的sub-class中显示设备类型。

在这里插入图片描述

类 - Drawing Format

这个类是画图纸信息的. e.g. 说明用的图标，标题栏等。

在这里插入图片描述

子类 - Drawing Format:Outline 放置设计表格或文档

子类 - Drawing Format:Revision_Block 放置版本之间的差异

子类 - Drawing Format:Revision_Data 放置版本历史信息

子类 - Drawing Format:Title_Block 标题栏，对标原理图标题栏

子类 - Drawing Format:Title_Data PCB标题栏中的数据, e.g. 项目名称，板子名称，作者，日期，版本号。
