ArcGIS Engine中刷新视图方法总结

阅读数 6

ArcGIS Engine中的视图（IActiveView）控制着主程序窗口，二维中的常用视图有Map（数据视图）和PageLayout（布局视图）。IActiveView.ScreenDisplay属性即IScreenDisplay接口用来控制屏幕上图形的显示。ScreenDisplay允许用户创建任意数量的缓存，图像不是直接绘制在屏幕上的，而是先绘制在缓存中，然后再将缓存绘制到屏幕上。当程序窗口需要重绘时，不是直接从数据库中获取数据，而是从缓存中获取，从而提高绘制的性能。

通常情况下，Map对象有三个缓存：一是为所有图层生成一个缓存；二是如果Map中存在注记和Graphics的话，为其生成一个缓存；三是如果Map中有要素选择集，也会为其生成一个缓存。不过单个图层也可以创建其专属的缓存，这时Map将为该图层创建一个独立的缓存，而其余的所有图层则放在一个缓存里。接下来就看一下ArcGIS Engine中的刷新方法，以Map为例。

一、ArcGIS Engine中的刷新方法主要有：

1， IActiveView.Refresh

全局刷新，即重绘地图中的所有内容，是效率最低的一种刷新方法。当数据量大时非常耗时。所以除非绝对必要，一般推荐使用IActiveView.PartialRefresh方法。当然如果是涉及全部显示范围的更新就需要使用Refresh，比如平移、缩放、全图等操作。

2， IActiveView.PartialRefresh

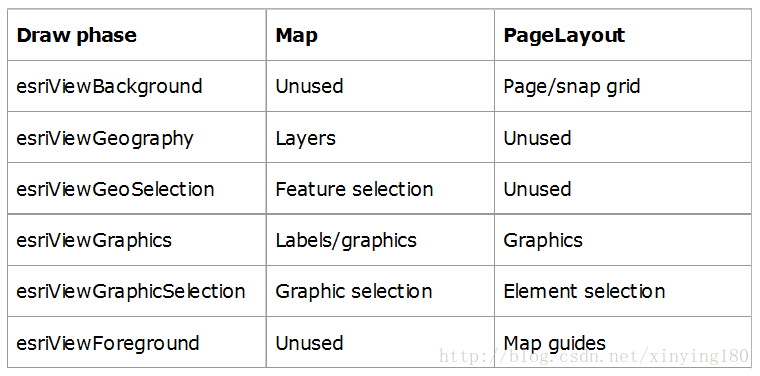

部分刷新，可以人为指定重绘地图中的部分内容，该方法效率高，推荐使用。下表说明了部分刷新的参数以及Map或PageLayout中刷新的内容：

部分刷新

刷新所有图层使用：

activeView.PartialRefresh(esriViewGeography, null, null);

刷新单个图层使用：

activeView.PartialRefresh(esriViewDrawPhase.esriViewGeography, layer,null);

刷新单个图层中的某个区域使用：

activeView.PartialRefresh(esriViewDrawPhase.esriViewGeography, layer, envelope);

刷新图层中的选中要素使用：

activeView.PartialRefresh(esriViewDrawPhase.esriViewGeoSelection, null, null);

Tips: 测试只执行一次刷新即可，而ArcObjects帮助中说需要调用两次，一次在选择前，一次在选择后。

刷新整个Element图层或者label使用：

activeView.PartialRefresh(esriViewDrawPhase.esriViewGraphics, null, null);

刷新一个Element使用：

activeView.PartialRefresh(esriViewDrawPhase.esriViewGraphics, element, null);

刷新选中的Element使用：

activeView.PartialRefresh(esriViewDrawPhase.esriViewGraphicSelection, null, null);

3， IScreenDisplay.Invalidate

Invalidate方法允许刷新显示中的指定区域，该方法不推荐用户使用，因为需要手动控制绘图缓存，对用户来说该方法不是最优的，推荐使用PartialRefresh。使用方法可以参考ArcObjects帮助：How to add display caching

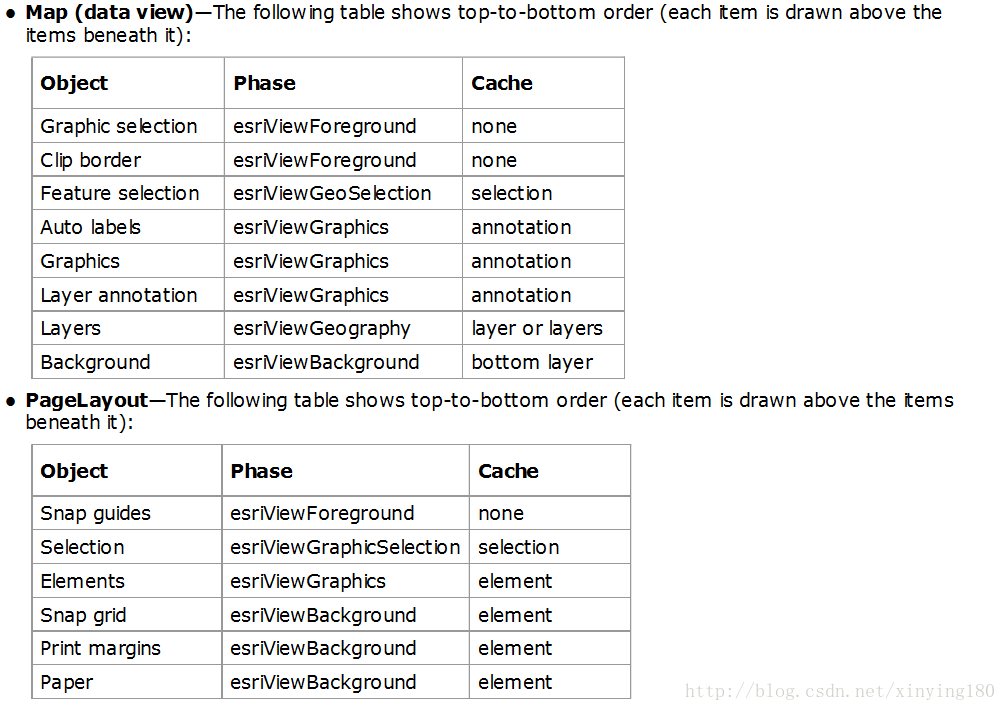

此外，当地图刷新时会触发IActiveViewEvents.AfterDraw 事件，其esriViewDrawPhase参数会返回当前的DrawPhase，其绘图阶段先后依次是esriViewInitialized、esriViewBackground、esriViewGeography、esriViewGraphics、esriViewGeoSelection、esriViewForeground，通过刷新阶段的先后顺序可以实现自定义功能。

刷新先后顺序

二、不同坐标间的相互转换

坐标转换主要使用IDisplayTransformation接口，可以通过IScreenDisplay. DisplayTransformation属性获取。

MapControl下屏幕坐标与地理坐标的相互转换：

1，屏幕坐标转为地理坐标

public IPoint GetMapCoordinatesFromScreenCoordinates(IPoint screenPoint, IActiveView activeView)        {            if (screenPoint == null || screenPoint.IsEmpty || activeView == null)            {                return null;            }            IScreenDisplay screenDisplay = activeView.ScreenDisplay;            IDisplayTransformation displayTransformation = screenDisplay.DisplayTransformation;            return displayTransformation.ToMapPoint((System.Int32)screenPoint.X, (System.Int32)screenPoint.Y);        }

2，地理坐标转为屏幕坐标

public IPoint GetScreenCoordinatesFromMapCoorindates(IPoint mapPoint, IActiveView activeView)        {            if (mapPoint == null || mapPoint.IsEmpty || activeView == null)            {                return null;            }            IScreenDisplay screenDisplay = activeView.ScreenDisplay;            IDisplayTransformation displayTransformation = screenDisplay.DisplayTransformation;            System.Int32 x;            System.Int32 y;            displayTransformation.FromMapPoint(mapPoint, out x, out y);            IPoint returnPoint = new PointClass();            returnPoint.PutCoords(x, y);            return returnPoint;        }

相较而言，PageLayout中页面坐标与地理坐标的转换就复杂一些，需要获取屏幕坐标作为中间变量：
