日知录（九）：PR视频剪辑与Creo学习笔记

写在开头：

   这星期去做视频还要加上分析运动机构，刷视频网课的同时也做一下笔记吧。

一、视频PR

1.添加字幕，不再是PPT截图添加进去

   2.颜色遮罩，可以更换背景颜色。

   3.字幕的动画，打关键帧，包括位置，缩放，透明度。还可修改字体，文本内容。

   4.快捷键Q和W，最近一直不怎么好用，所以 剪辑  效率有点下降，要找找原因。

   5.ctrl+K 分割

   6.再进一步的学习可能想学学遮罩怎么弄得。安利一下B站欧阳川老师啊啊啊，超级棒啊！

   7.视频剪辑的终极奥义就是不要做成PPT，特效啥的不说，视频绝对不是PPT。

   8.视频导出YouTube1080。

   9.视频轨的操作，记得锁定。

   10.勤记保存项目内容，不然PR一崩心态也崩。

   11.PR颜色遮罩也可以用来简单的背景去水印

   12.音频的淡出效果

   附上整理好的PR 基础剪辑思维导图

二、逐帧动画

这个是我在SolidWorks面做不完全齿轮机构仿真运动时遇到的，费了一天的功夫。刚开始是一直在想怎么装配，SolidWorks里面弄了半天的齿轮装配结果还是不能实现间歇运动。问了学长，说自己是在creo里面做定格动画，结果SolidWorks文件到creo里面时（.step文件）整个装配体的特征，中心线那些全没有了。本身对creo使用不是特别熟悉，顿悟定格动画不就是打关键帧嘛！这还是PR里面教会我的呢，所以creo里面能做的定格动画，SolidWorks里面也能做，又画了点功夫，定好开始和结束时小齿轮的位置，之后再中间一帧一帧的移动大齿轮，固定位置打关键帧。这样做完之后循环，就是间歇运动了。

三、CREO3.0

基本工具是creo3.0

   我之前习惯用的是SolidWorks2016，这两个软件的壁垒希望早日打破，虽然转成.step文件可以查看，但是并不能编辑啊。

   画图能力马马虎虎，后期的 运动仿真 做动画之类还可以。

文件—>准备----->模型属性——>修改模型的尺寸

   转换尺寸/解释尺寸的区别

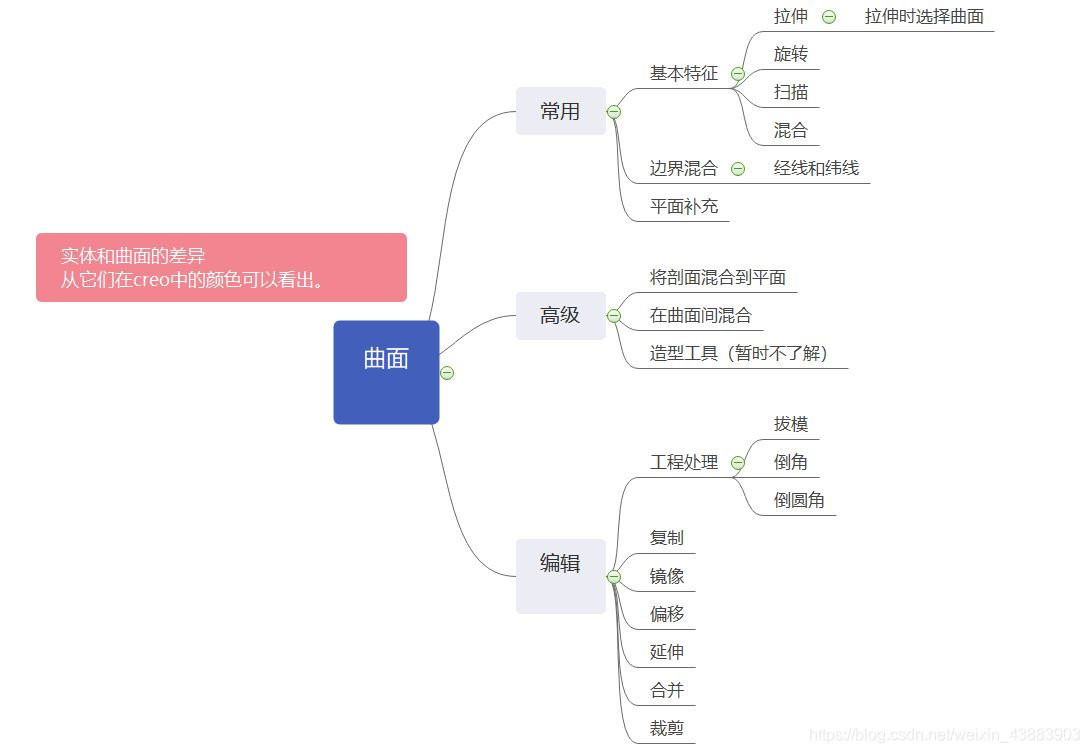

1.曲面

   不赘述，暂无进一步实操。

2.装配

2.1做好工作目录和文件管理

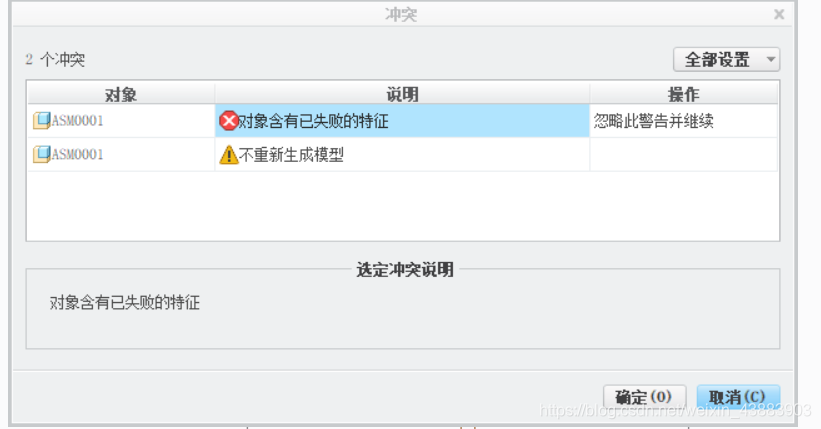

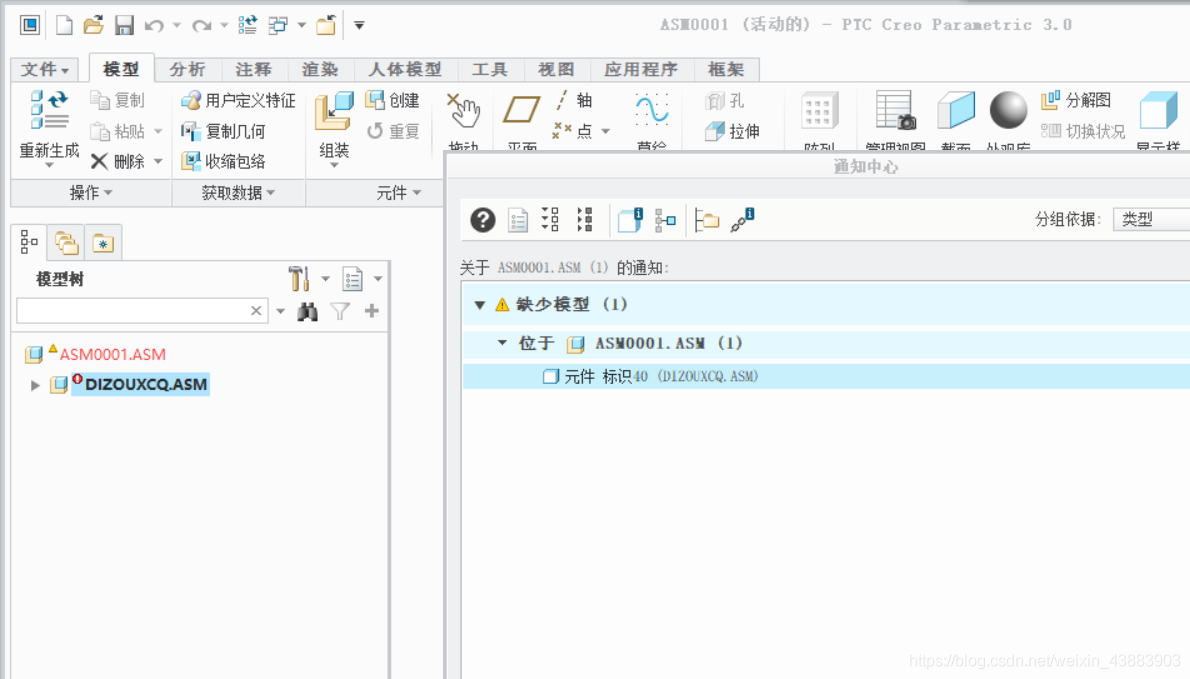

做装配体的时候要注意把所有零件和装配体放在同一个文件夹下面，不然容易有出错，打不开零件什么的，下面两图为当时的错误信息：



   Creo多次保存时路径文件夹下会出现多个重复文件，可在文件栏选择“删除旧版本”，使路径文件夹内的文件更干净

2.2装配注意点

ctrl+alt +鼠标左键：平移+旋转

   ctrl+alt +鼠标中键：旋转

   ctrl+alt +鼠标右键：平移

   第一个装配零件默认设为 默认/固定，为了统一坐标系。

2.3自底而上和自顶而下

自顶向下：比如做一个盒子，先做一个BOX，分成BOX1和BOX2。

   在拉伸好的BOX 中间部分做一个曲面，将BOX分为上下两部分。新建BOX1，获取数据---->合并继承---->元件放置（默认）----->实体化----->切除按钮。BOX2，可以由BOX-BOX1得来，第一次获取数据BOX，第二次获取数据BOX2，因为元件放置都是默认，坐标系重合，所以切除按钮，可以得到接下来的BOX2部分。

3.运动仿真

3.1.爆炸图：

分解图---->编辑位置----->打钩

3.2.机构运动连接

一个物体有三个平移和三个旋转自由度。

   销钉连接---->完成连接定义

   圆柱链接---->实现的是旋转和平移

   滑块连接---->旋转：两个平面选中

   平面连接----->

   球连接----->两个基准点

   轴承连接

   焊缝连接

   常规连接

   6DOF连接：6个自由度都存在 ，这时候需要指定两个坐标系

   ····

   四连杆机构（存在曲柄的条件）

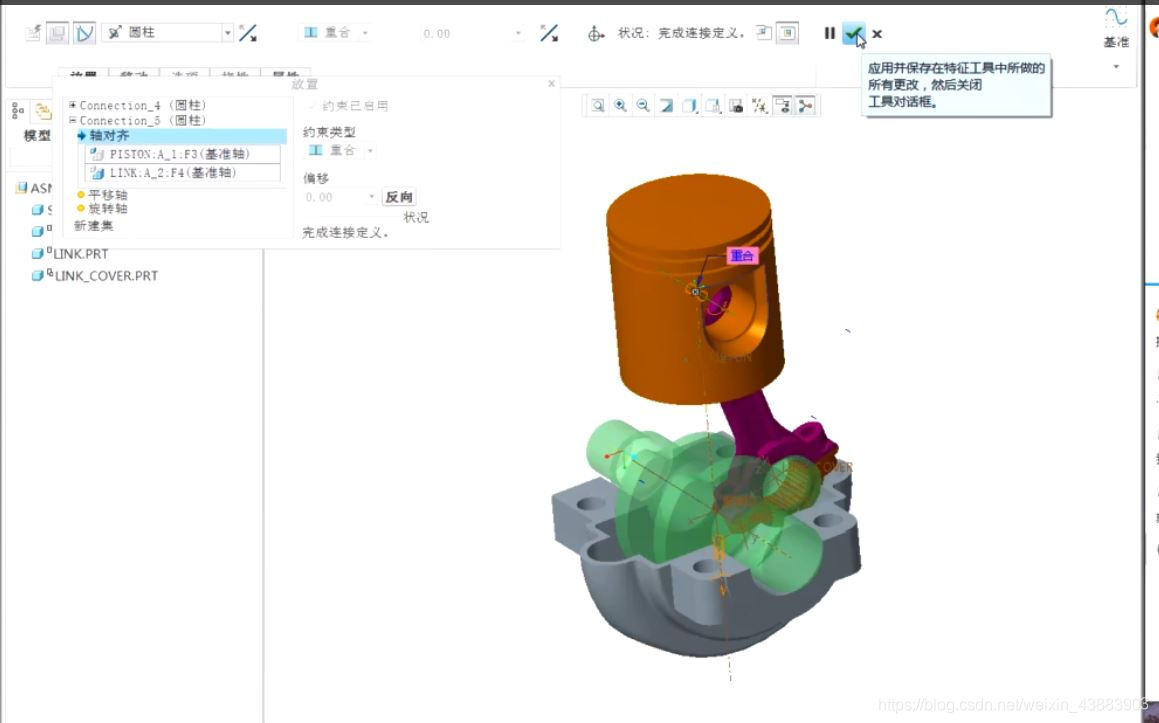

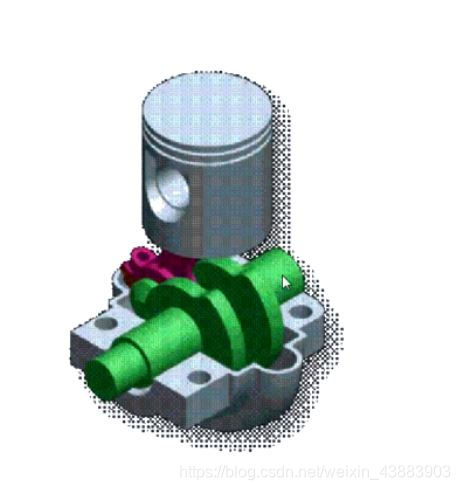

   活塞连杆机构的装配

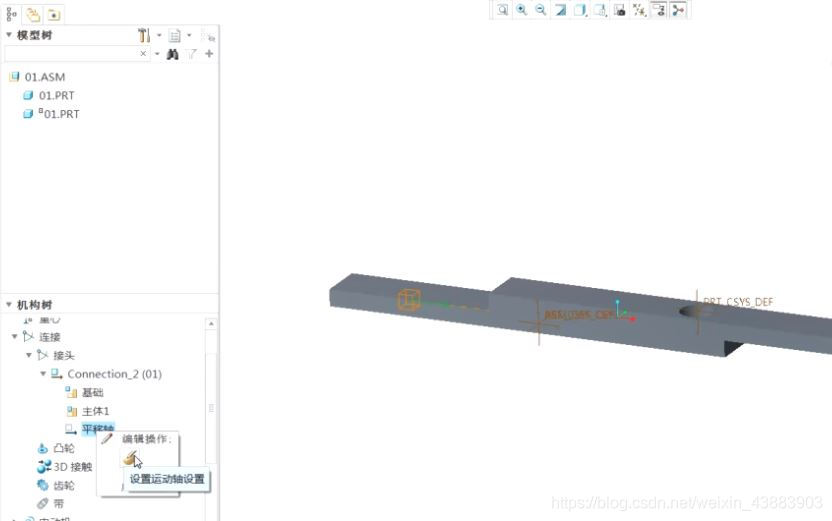

旋转限制

平移限制

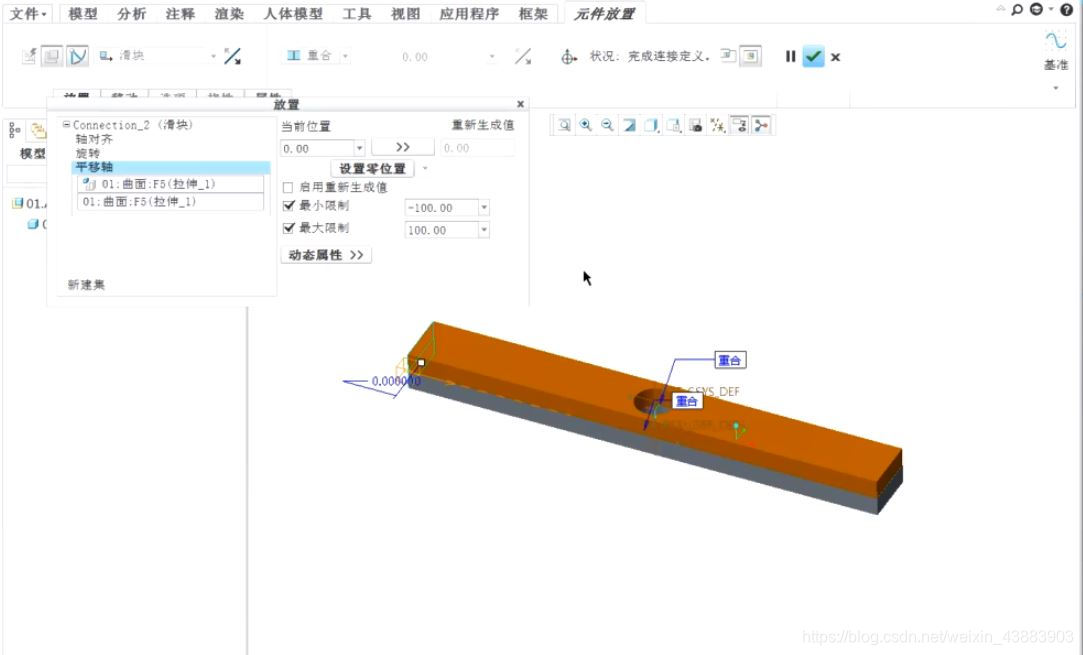

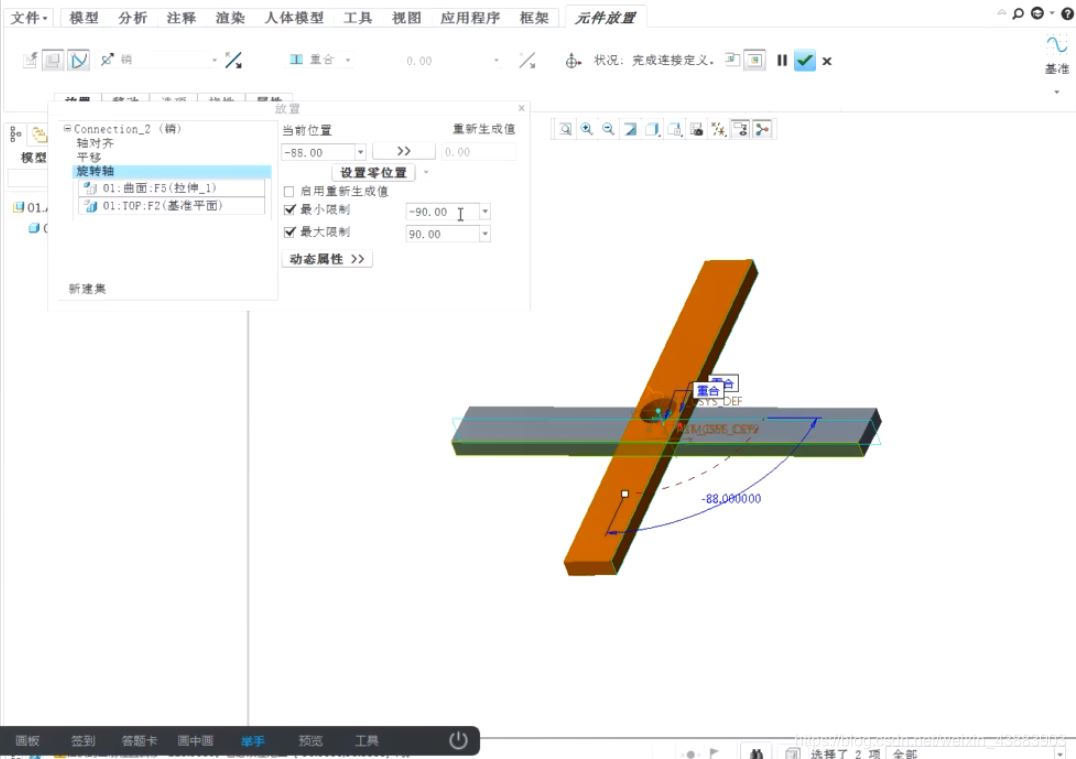

   法一：在装配时设置限制


   法二：在机构内做平移限制

3.3 动画制作

机构----机构树----1.伺服电动机-----2.机构分析----3.回放-----捕获导出

   保存在工作目录里面，照片级渲染帧慎点（吃内存）

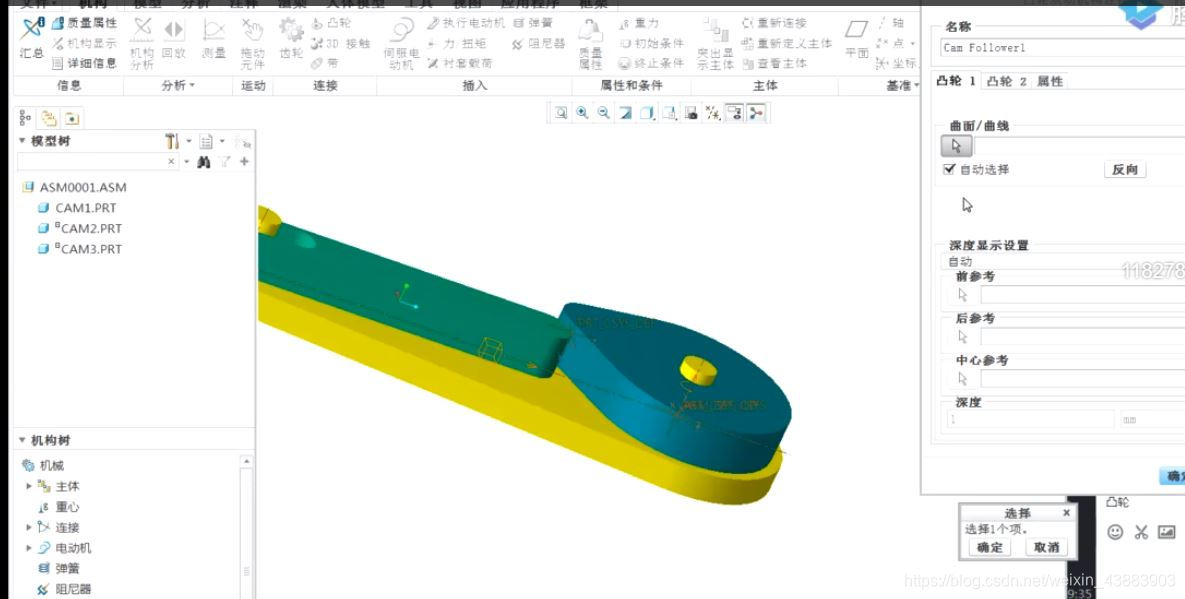

   旋转伺服电动机eg 凸轮结构

   发生干涉时，对接触曲面的选择：

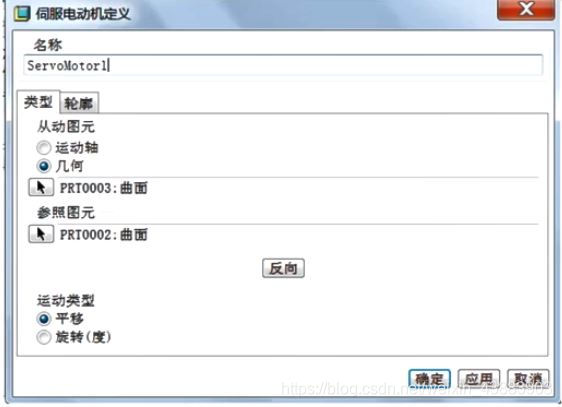

平移伺服电动机：eg车轮旋转，带动车体整个向前移动

4. CAE

在此将此前学过的一些知识进行基础定义，之前明白了怎么用，现在给它下定义。
计算机辅助设计与制造

   CAD （computer aided design）计算机辅助设计

   CAE（computer aided engineering）计算机辅助工程求解，进行分析优化

   CAM（computer aided manufacturing）计算机辅助制造

   CAPP（computer aided process planning）计算机辅助工艺过程设计

CAM基于Creo的计算机辅助工程求解 1.机构运动仿真（位置分析【机构运动学分析】，动态分析【动力学分析】力的添加） 2.结构与热分析（有限元分析）

4.1机构运动仿真

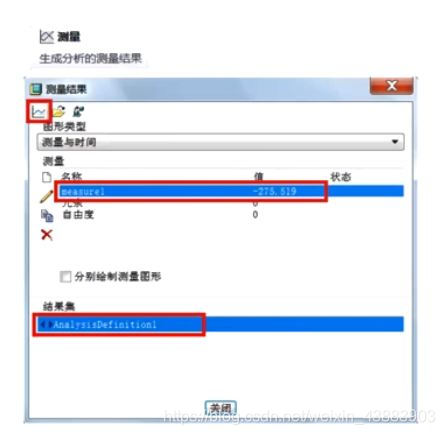

伺服电机—机构分析—回放—测量

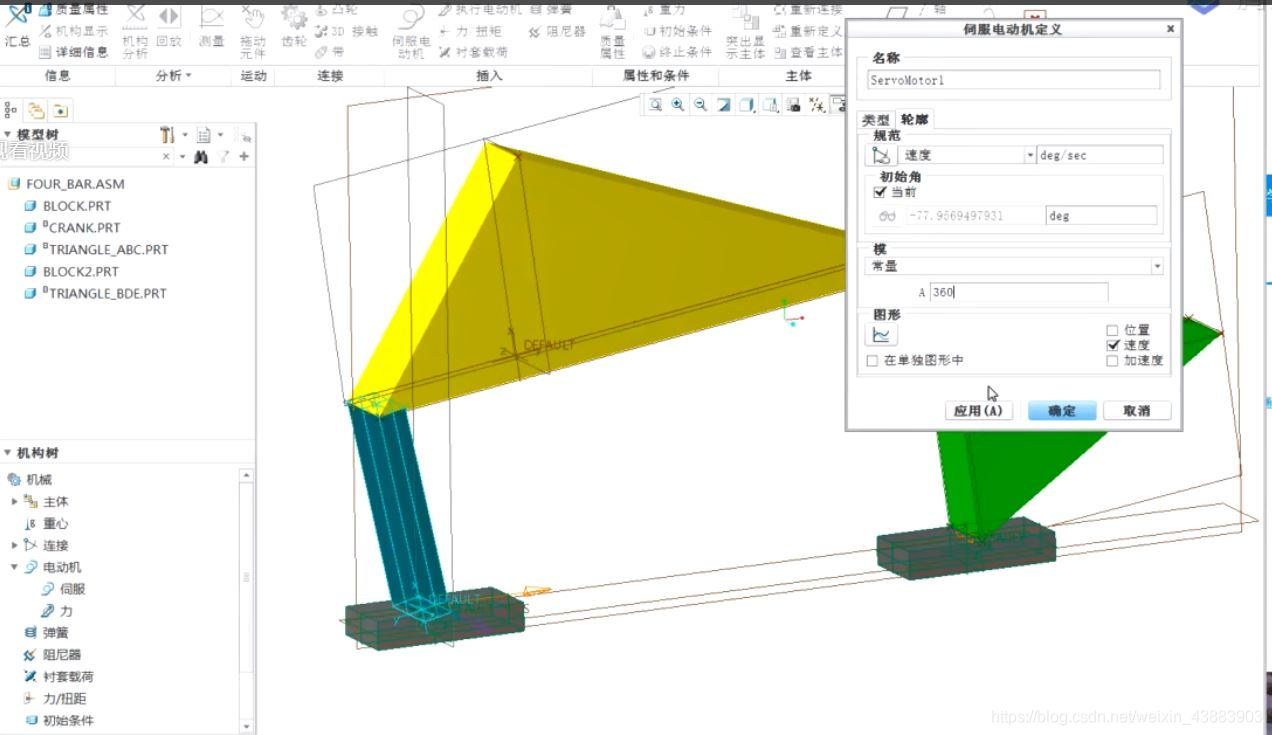

eg四连杆机构

   在此处加电机

4.2结构分析

1.有限元分析(FEA ：finite element analysis)

   ANSYS

   划分网格之 类

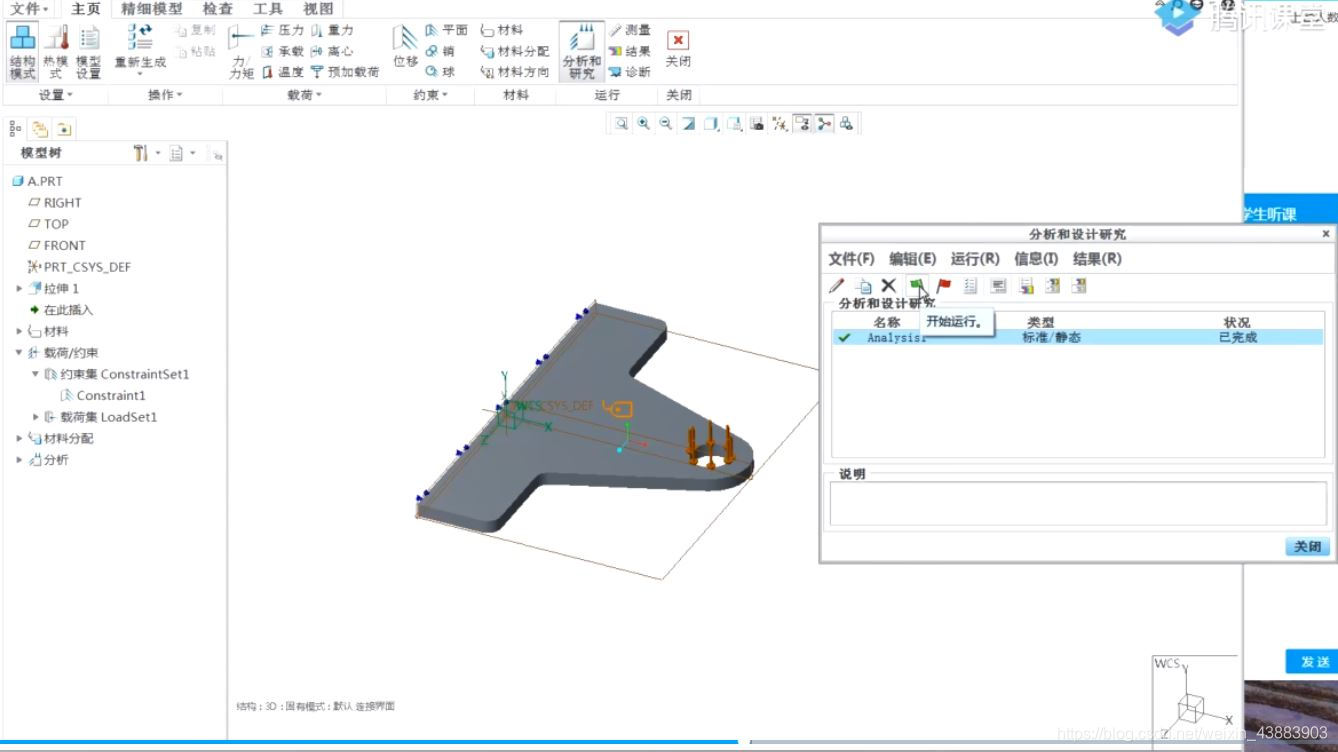

   2.几何单元分析（GEA：geometric element analysis）

   Creo

   自动网格划分

   分析模型的应力分布和受力变形，与材料力学有点关系。

   SolidWorks

前期处理：

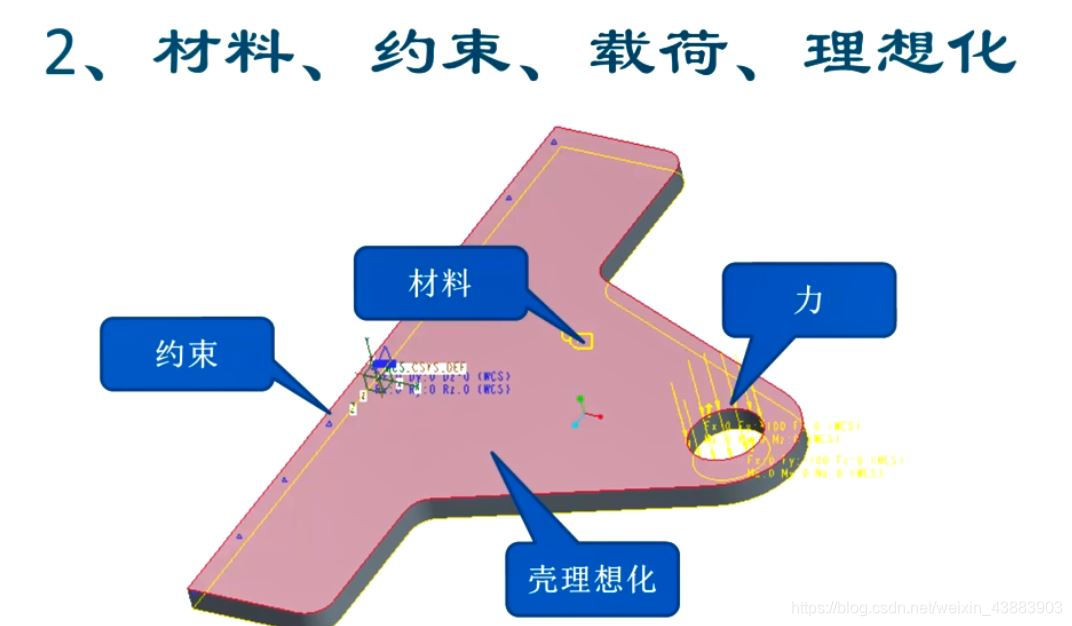

   注意左侧模型树上对 材料、约束、载荷的定义。
