Abaqus GUI开发常用控件(十一)：飞出按钮(Flyout Button)使用方法

飞出按钮是Abaqus/CAE操作界面中常见的一种特殊控件。

其核心概念包括：

1. **飞出按钮定义**：一种特殊控件，用于Abaqus/CAE操作界面，可包含一系列同类型功能按钮。

2. **特征识别**：按钮右下角有实心小三角，长按鼠标左键时会横向排列显示一组按钮。

3. **空间效率**：整体占据空间少，使用方便。

4. **应用场景**：主要用于用户自定义GUI应用程序。

5. **功能扩展**：通过飞出方式展示更多同类功能按钮，提升界面整洁度和操作便捷性。

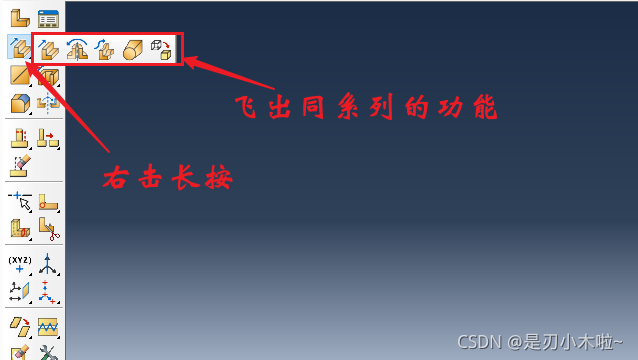

背景方面，Abaqus/CAE作为一款有限元分析软件，其操作界面设计注重效率与用户体验。飞出按钮的设计符合这一需求，尤其在用户自定义GUI应用程序中，能有效整合同类功能，减少界面元素冗余。例如，在某自定义GUI应用程序的工具箱toolbox中定义飞出按钮时，可通过代码如group=AFXToolboxGroup(self) popup=FXPopup(...)等实现其功能。当用户需要访问一系列相关功能时，无需在界面上单独为每个功能设置按钮，而是通过一个带有实心小三角的飞出按钮触发，点击后横向排列显示所有相关按钮，用户可根据需求选择具体功能。这种设计不仅节省了界面空间，还使操作流程更加直观和高效。在Abaqus/CAE的标准操作中，类似飞出按钮的机制也存在，如在Part模块下，长按工具箱中的某些按钮（如第二列第二个按钮用于实体转壳体）会飞出一排按钮，其中最后一个即为特定功能按钮（如CreateShellFromSolid）。这表明飞出按钮机制是Abaqus/CAE界面设计中提升操作效率的重要组成部分，广泛应用于各类功能模块和用户自定义扩展中。

语法：

AFXFlyoutItem(p,text,ic=None, tgt=None, sel=0, opts=ICON_ABOVE_TEXT|BUTTON_TOOLBAR| FRAME_RAISED|FRAME_THICK,x=0,y=0,w=0,h=0,pl=0,pr=0,pt=0,pb=0)

在某自定义GUI应用 程序 的工具箱 toolbox 中定义飞出按钮。

group=AFXToolboxGroup(self) popup =FXPopup(getAFXApp().getAFXMainWindow(),opts=POPUP_HORIZONTAL)#创建弹出面板 squareIcon = afxCreatePNGIcon(r"icon\aircraft1.PNG")circleIcon = afxCreatePNGIcon(r"icon\impact_icon.PNG")triangleIcon = afxCreatePNGIcon(r"icon\overstrething_icon.PNG")#创建.png格式图标,需用户自定义 AFXFlyoutItem(popup, "\tFlyout Buton 1', squareIcon, honeycombForm(self), AFXMode.ID_ACTIVATE)#定义飞出接钮1，同时指定其图标、对象及消息IDAFXFlyoutItem(popup,"\tFlyout Button 2',  circleIcon,impactForm(self), AFXMode.ID_ACTIVATE)#定义飞出按钮2、同时指定其图标、对象及消息IDAFXFlyoutItem(popup, '\tFlyout Button 3', triangleIcon,self, AircraftToolsetModule.ID_OVERSTRETHING)#定义飞出按钮3，同时指定其图标、对象及消息,IDAFXFlyoutButton(group, popup)#创建飞出按钮
