Creo/Proe扫描选择多条链作为轨迹：四芯“花线”建模教程（关系式控制扫描截面）

阅读完，如果觉得有用，那么点击"关注"和点赞是对作者的一种尊重和鼓励。版权所有，抄袭必究。春节前，基本敲定和相关知名出版社在2020年的图书创作及出版计划。

文：钟日铭

我曾经介绍过三芯"花线"建模，那么四芯"花线"建模又是如何的呢？其实，不管是三芯"花线"建模还是四芯"花线"建模，其建模方法和思路都可以是一样的。

一、建模思路

先绘制好曲线作为扫描轨迹，再使用扫描工具来进行"花线"建模，重点在于扫描剖面，如何为扫描剖面添加关系式是难点。

二、建模案例

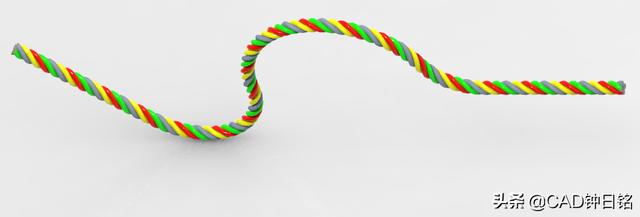

请看下面一个案例，该案例要完成的四芯"花线"模型效果如图1所示。

图1

本案例使用的软件版本为Creo Parametric 6.0。

1、新建文件。

新建一个使用mmns_part_solid公制模板的实体零件文件。

2、创建一条定义电线走向的曲线链。

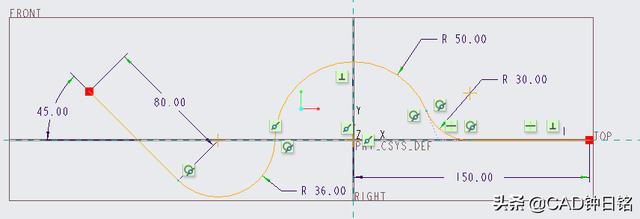

这里使用草绘工具在FRONT基准平面上绘制如图2所示。

图2

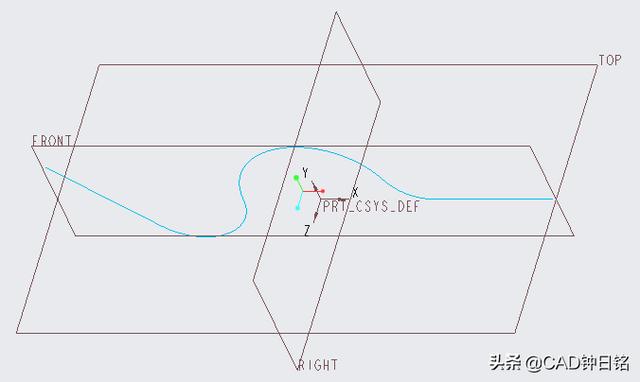

完成绘制的基准曲线如图3所示。

图3

3、创建扫描特征。

1)在功能区"模型"选项卡的"形状"面板中单击"扫描"按钮，打开"扫描"选项卡，默认创建的扫描模型是"实心"的。

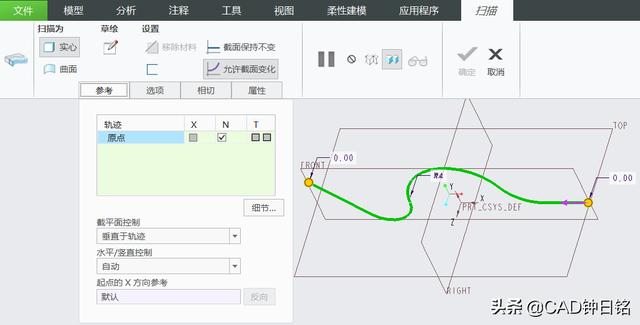

2)选择上一步骤所绘制的曲线链作为扫描轨迹，设定该扫描轨迹的起点箭头方向如图4所示，截平面控制选项为"垂直于轨迹"，并单击"允许截面变化"按钮。

图4

3)在"扫描"选项卡上单击"草绘(创建或编辑扫描截面)"按钮，进入内部草绘模式。

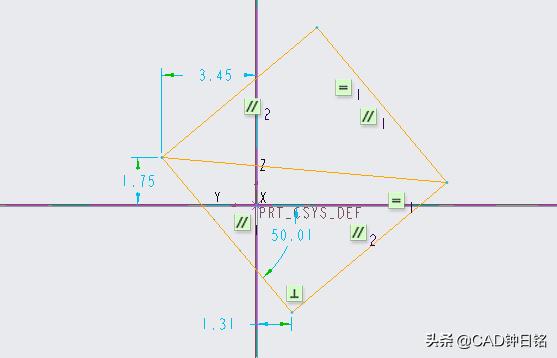

4)使用"斜矩形"绘制一个倾斜的矩形，约束该矩形的4条边均相等，相关的尺寸先任意选定，为矩形的其中两个对着的顶点连成一个对角线，主要该对象线不要有水平约束或垂直约束，如图5所示。

图5

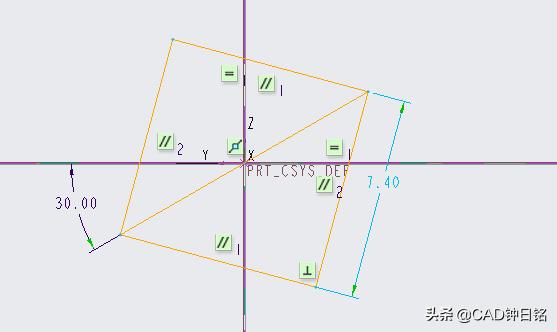

5)在"约束"面板中单击"中点"按钮，将原点约束为对角线的中点，并可以为对角线标注一个角度尺寸，如图6所示。

图6

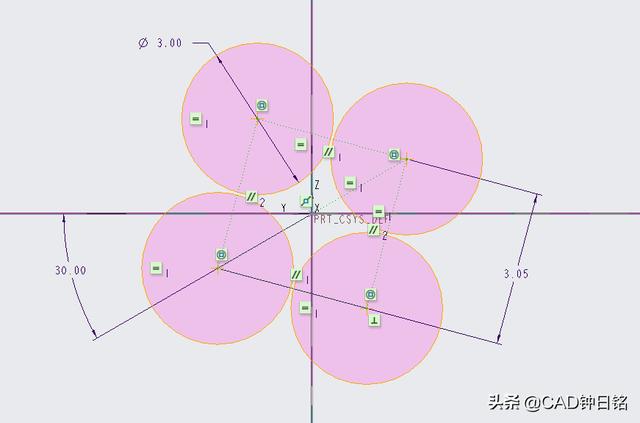

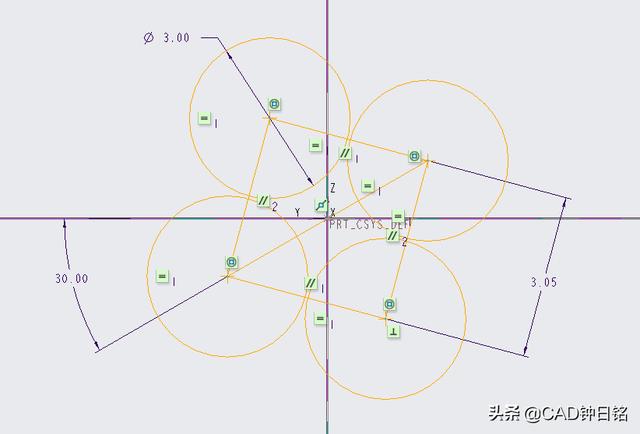

6)在斜矩形(在本例中形成倾斜正方形)的4个顶点处各绘制一个小圆，这些小圆的半径均相等，可以将小圆的直径设置为3，正方形的边长设定为3.05(稍微比圆的直径要稍微大一点点)，如图7所示。

图7

7)选择正方形的其中一条边，按住Ctrl键的同时分别选择正方形的其他三条边和对角线，在浮动工具栏中单击"构造"按钮(对应的快捷键为Shift+G键)，将它们转换为构造线，如图8所示。

图8

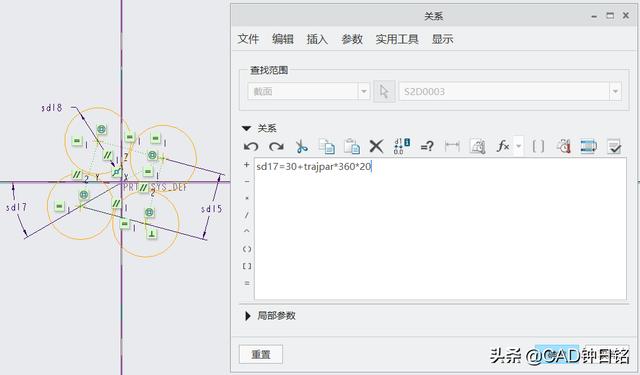

8)在功能区切换至"工具"选项卡，单击"关系"按钮，打开"关系"对话框。为该角度添加关系式"sd17=30+trajpar*360*20"，如图9所示，然后单击"确定"按钮。

图9

知识点拨：在上述关系式中，30表示初始位置，为什么这么说呢，这是因为trajpar是一个从0变化到1的变量参数，当trajpar=0时，表示位于轨迹起点处，此时sd17=30，而trajpar*360*20表示旋转20周。

9)返回到功能区"草绘"选项卡，单击"确定"按钮完成草绘。

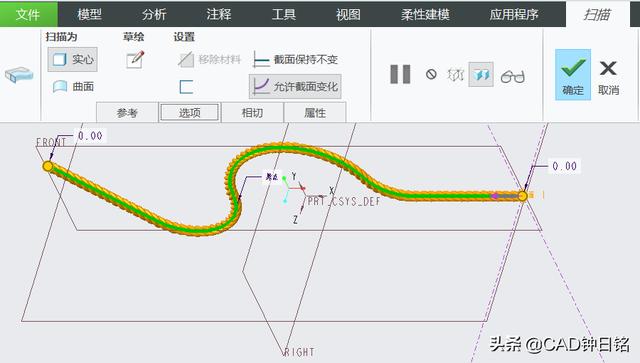

此时扫描特征的动态预览效果如图10所示。

图10

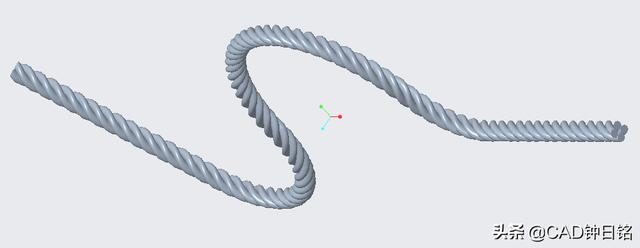

10)在"扫描"选项卡上单击"确定"按钮，完成创建扫描特征，该四芯"花线"完成了，如图11所示。

图11

4、赋予颜色材质，简单渲染。

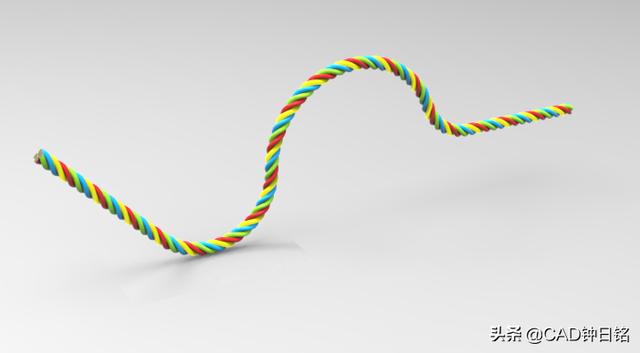

应用材质和渲染，看看效果，如图12、图13所示。

图12

图13

本文由CAD钟日铭原创，欢迎关注，带你一起长知识！
