十五天学会Autodesk Inventor系列(十)：凸雕与贴图

众所周知，Autocad是一款用于二维绘图、详细绘制、设计文档和基本 三维设计 ，现已经成为国际上广为流行的绘图工具。Autodesk Inventor软件也是美国AutoDesk公司推出的三维可视化实体模拟软件。因为很多人都熟悉Autocad，所以再学习Inventor，就更易于上手，当学会后，触类旁通，其他画图软件也会很快学会。

本章开始，我们继续学习Inventor的进阶内容，凸雕、贴图，这些功能的学习对于更复杂图形的绘制有极大的帮助，凸雕、贴图更多的是绘制零件的外观，让零件更美观。

1. 凸雕

凸雕指的是截面轮廓以指定的深度和方向相对于模型面升高或凹进,凸雕可用来在零件表面添加凸起、凹进的图案或文字。

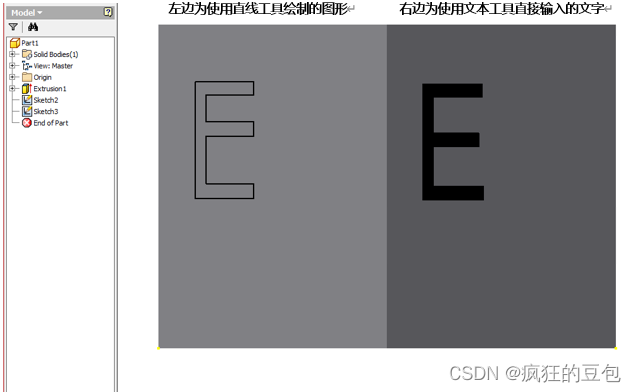

按前文所述制作如下的三维图，同时分别在每个面绘制了如下的图形。

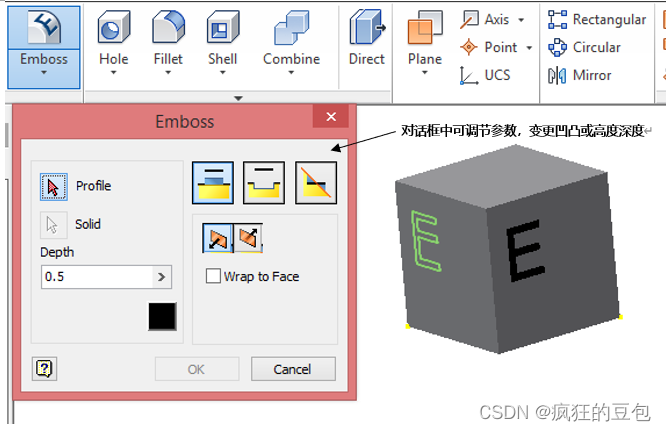

点击“凸雕”工具，分别点击两个图形，对话框中的参数可更改。

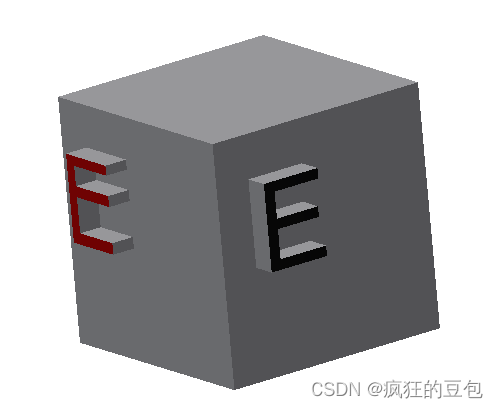

当选择相同凸雕参数后，最后实现的结果如下，总体看，使用 绘图工具 和文本工具，通过凸雕后，结果是一样的。虽然结果是一样的，但是我们忽略了一个事实，就是使用文本工具输入更快更方便。那么我们也可以理解，“凸雕”功能的用法更针对复杂图形，而不是文本。

2. 贴图

贴
