ANSYS显示分屏与分页问题 界面复位与命令关分页

ANSYS显示分屏与分页问题，分两类：一类是Workbench/Mechanical窗口被拖乱、图例跑偏；一类是APDL里NLIST/PRNSOL列表每20行切一屏。2026年8月我刚在ANSYS 2024 R2上帮人复位过，下面把两类都讲透，照做就能恢复。

一、现场碰到的具体现象

• Workbench左侧Toolbox、右侧Project Schematic重叠，Mechanical里Graphics和DetailsOutline分屏浮动，鼠标移开就缩回。
• 4K屏下Mechanical图例（Legend）被切半，或云图条消失。
• APDL后处理输NLIST，每20行断一次屏；PRNSOL,S每56行翻一页，导lis文件断行。
• 误触Auto-Hide，Details窗口点一下出、移开就藏。

二、为什么会出现（底层逻辑）

1. 布局XML损坏：%APPDATA%\ANSYS\v242\`下的DSAppletWin.xml`等记录停靠坐标，强关或高DPI缩放写歪了，重启不恢复。
2. 高DPI坐标偏移：Win11设125%/150%缩放，ANSYS用系统DPI渲染，停靠窗口算出负坐标，工具箱被推到屏幕外。
3. Auto-Hide被点开：Mechanical每个面板右上角有图钉/Auto-Hide图标，点成“自动隐藏”后非激活即缩回，不是bug。
4. APDL分页是固定默认值：/PAGE缺省ILINE=24, BLINE=56，列表超行就翻屏，和界面分屏无关，是文本输出缓冲机制。

三、完整解决步骤（第一人称实操）

Step 1 先试内置复位（不删文件）

Workbench里我点菜单：

View → Reset Workspace
进Mechanical后，点：

Home → Layout → Reset Layout
或右上角下拉箭头选“Reset Window Layout”。
【避坑指南】只点Reset Layout不关软件，配置还在内存里，有时不生效，必须退出到Workbench层再Reset一次。

Step 2 关Auto-Hide

Mechanical里Details或Graphics窗口右上角，找图钉图标或Auto-Hide（小横线），点成“固定/图钉按下”状态。鼠标移开不再缩回。

Step 3 高DPI覆盖（4K屏必做）

右键RunWB2.exe（路径C:\Program Files\ANSYS Inc\v242\Workbench\RunWB2.exe）→属性→兼容性→更改高DPI设置→勾“替代高DPI缩放行为”，选应用程序。重启Workbench。

Step 4 删配置XML强制重生

关掉所有ANSYS进程（任务管理器结束ansyswb2.exe、Mechanical.exe）。

我进资源管理器输：

%APPDATA%\ANSYS\v242
把v242整个重命名为v242_bak（别删，留退路）。重开Workbench，自动生成默认布局。
【专家提示】这步会清掉你拖好的工具栏位置，但不动项目文件、不动材料库，纯界面复位。

Step 5 APDL关分页（列表一次出完）

/POST1或前处理里，列表前我先打：

/Page,50000,132,50000,132
/Format,,E,20,5

• 第1数50000=每屏行数，盖过默认24
• 第3数50000=每页行数，盖过默认56
• NLIST、ELIST、KLIST 不再翻屏
• PRNSOL、PRETAB 结果列表认BLINE，同样被50000吃掉分页
• 要导数据，接着：

ALLSEL,ALL
NLIST
*GET,ncount,NODE,0,COUNT
*VWRITE,...
直接写txt，不再经过分页器。

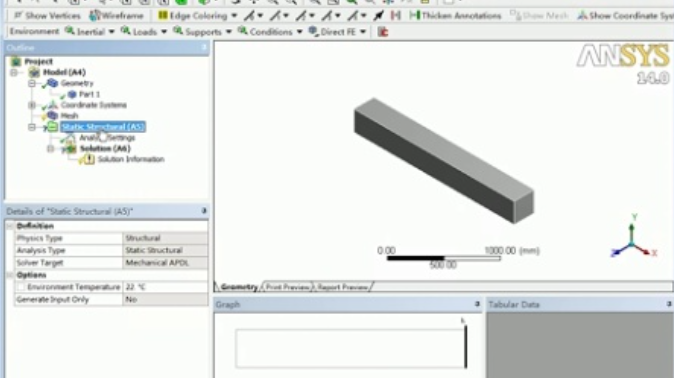

Step 6 多窗口分屏对比（主动用）

Mechanical右侧Result里勾Legend；要左右比位移和应力，用ANSYS Viewer独立工具开两个.avz，或Mechanical里Tile Horizontal。分屏是功能不是故障。

四、不同场景对照表（2024 R2实测）

五、长期维护与许可侧

界面乱了是单机事，但ANSYS一开就是占FlexNet包。仿真岗午休不关Workbench，Mechanical GUI挂着，许可被占着别人排队。我们给客户布格发许可优化器，前后处理无键鼠15分钟、求解结束20分钟自动回收，不杀进程、回来动鼠标无感重取，利用率从三成多抬到八成。界面自己乱可以Reset，许可乱占得靠工具看着。

六、FAQ

问：Reset Layout后重启又乱，为啥？​

高DPI没覆盖，或v242里某个XML持续写坏坐标。先设DPI覆盖，再删v242_bak重生成，基本断根。

问：APDL里/Page设了还分页？​

PRNSOL类结果列表只看BLINE不看ILINE，确认第3参数（BLINE）也设大，如/Page,50000,132,50000,132。

问：Mechanical图例（Legend）没了只有云图？​

Home→Layout→Manage→Graphics Toolbar勾回；或右侧Results面板Color Legend被取消勾选，点开即可。
