Creo 9.0提供了 诊断 草图的功能，包括诊断图元的封闭区域、开放区域、重叠区域，也可诊断图元是否满足相应的特征要求。

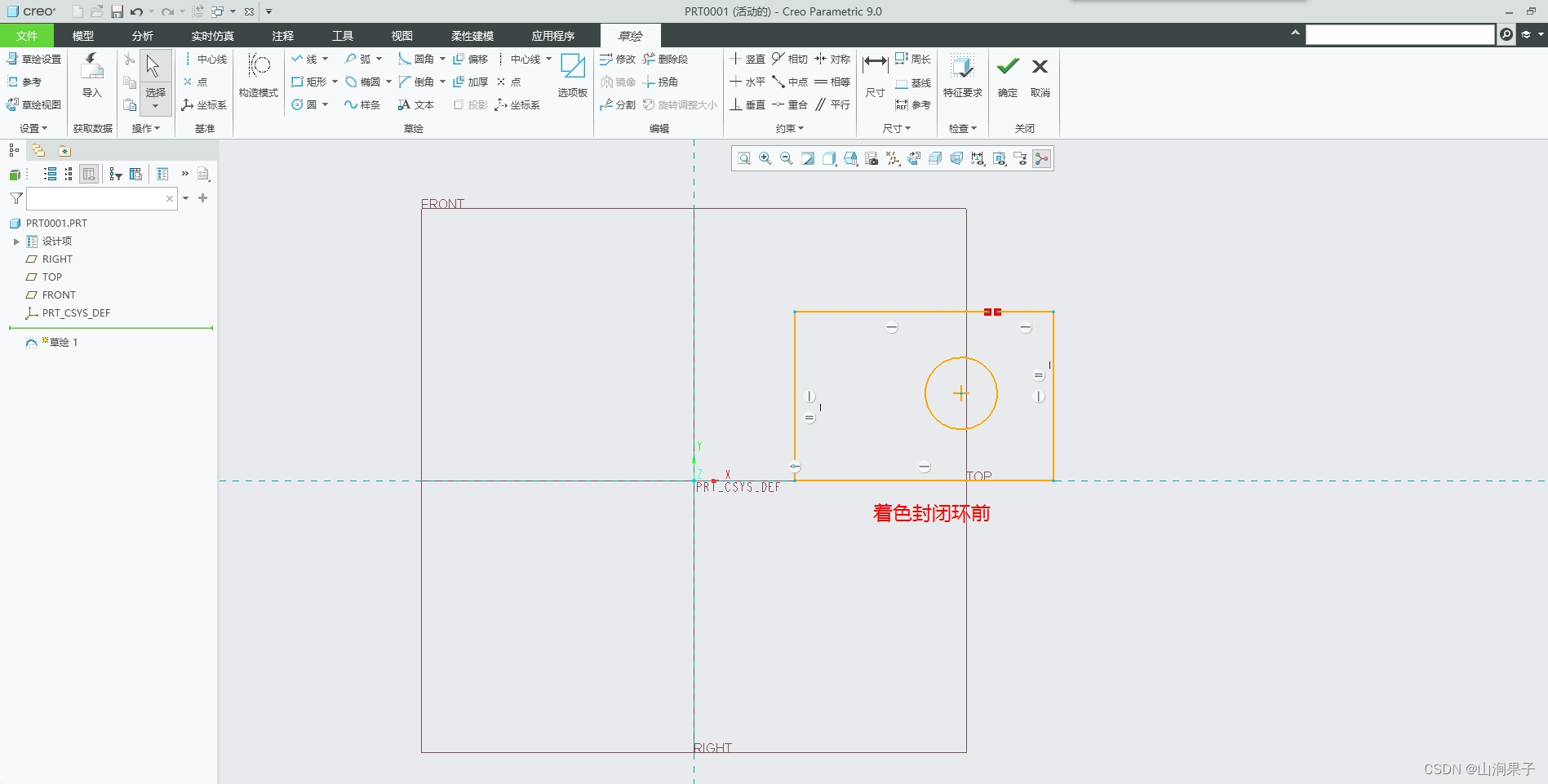

“着色封闭环” 命令 用预定义的颜色将图元中封闭的区域进行填充，非封闭的区域图元无变化。

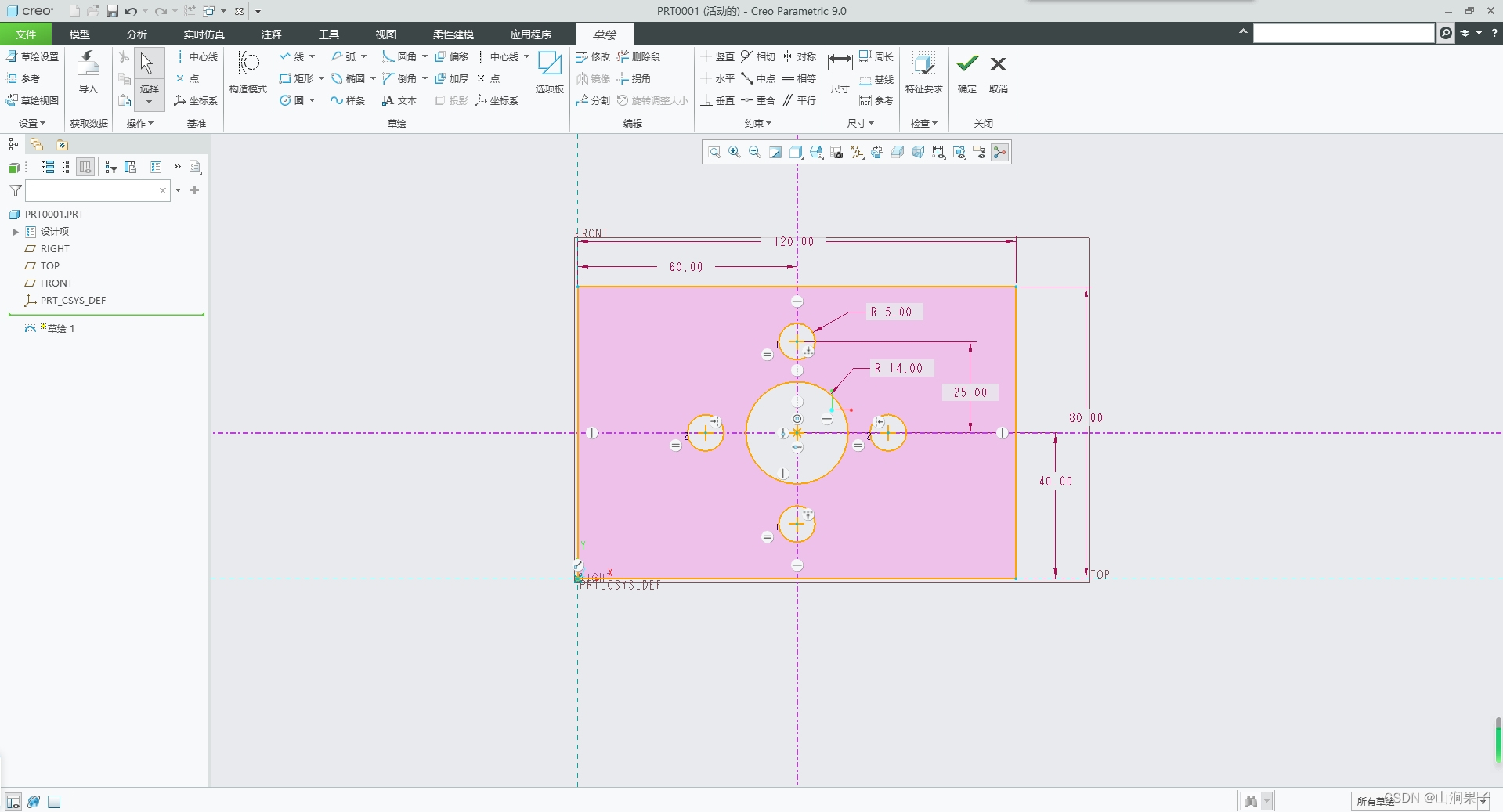

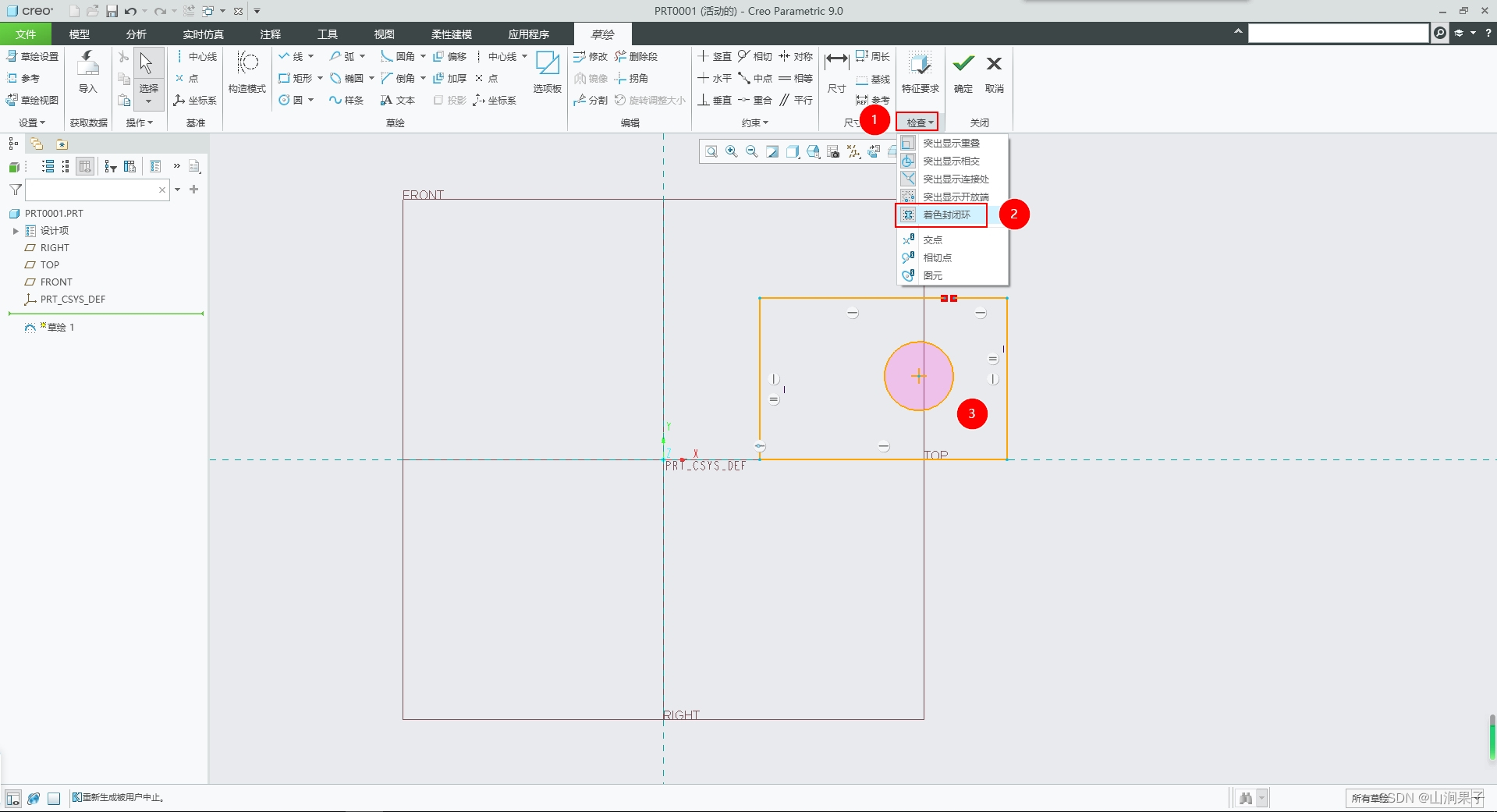

选择命令，单击草绘功能选项卡检查、区域中的按钮， 系统 自动在如下图所示的圆内侧填充颜色。
说明：
.
当绘制的图形不封闭时，草图将无任何变化；若草图中有多个封闭环时，系统将在所有封闭的图形中填充颜色；如果用封闭环创建新图元，则新图元将自动着色显示；如果草图中存在几个彼此包含的封闭环，则最外的封闭环被着色，而内部的封闭环将不着色。
.
对于具有多个草绘器组的草绘， 识别 封闭环的标准可独立适用于各个组。所有草绘器组的封闭环的着色颜色都相同。
