Bentley ORD（OpenRoads Designer）二次开发（BIM）第四节：实现简单路线报表

本例子最主要目的是带领大家实现一个读取 ORD  平曲线元素属性的例子。在例子中将会一步步实现交互式选取Alignment，遍历Alignment的几何元素，获取几何元素的属性并显示报表。

一、构建程序框架

1. 我们先创建一个名称为“Lesson3”的Addin项目，并按照上一章的方法配置好项目文件及.bat、.mke文件。

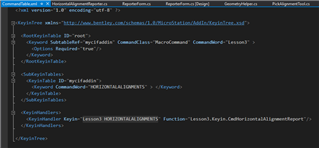

2. 我们创建一个CommandTable.xml文件，注册“Lesson3 HORIZONTALALIGNMENTS”命令。并新建一个Keyin.cs文件，把“Lesson3 HORIZONTALALIGNMENTS”命令子节点和CmdHorizontalAlignmentReport静态函数绑定。

      3.  在ORD目录下的..\config\appl\文件夹中，创建Lesson3.cfg文件。

      4.  新建派生于System.Windows.Forms.Form的ReporterForm 类  ，并在Form中设置一TextBox，命名为“ReporttextBox”，并把“MultiLine”属性设置为Ture。

二、创建Alignment

1. 使用Geometry-> Horizontal-> Complex Geometry->Complex by PI菜单命令去绘制Alignment，如下图所示。

      2.  使用的参数为：圆曲线半径为1000m，前缓和曲线长度为100m，后缓和曲线长度为200m。如下图所示：

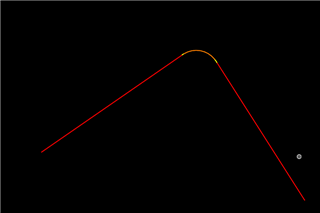

      3.  绘制结果为下图的平曲线图形。

三、 交互 式选取Alignment

1. 新建PickAlignmentTool类派生于DgnElementSetTool类。

      2.  关于DgnElementSetTool的用法可以见下图所示

      3.  在DgnElementSetTool类中重载OnRestartTool、ExitTool、OnPostInstall、OnDataButton、OnElementModify、OnResetButton等函数。

      4.  我们需要实现的功能是在鼠标移动到Alignment上以后按下鼠标左键，获取Alignment元素。代码如下：

       protected override bool OnDataButton(Bentley.DgnPlatformNET.DgnButtonEvent ev)

          {

          Bentley.DgnPlatformNET.HitPath hitPath = DoLocate(ev, true, 1);

          if (hitPath == null)

              return false;

          Element el = hitPath.GetCursorElement();

          if (el == null)

              return false;

          Alignment al = (el.ParentElement == null) ? Alignment.CreateFromElement(el) :    Alignment.CreateFromElement(el.ParentElement);

           if (al == null)

              return false;

          return true;

  }

       其中Alignment类定义在Bentley.CifNET.GeometryModel.SDK命令空间中，我们可以知道Alignment是我们ORD SDK中GeometryModel的重要组成部分，由它可以获取整条路线的 信息 ，其中包括平面、纵断面、空间线、断链等信息。

四、 遍历Alignment的几何元素

1. 有了上一步获取的Alignment对象，我们可以获取它的几何信息，Alignment类的LinearGeometry属性中包含了它的所有几何信息。
2. 为了获取Alignment类的LinearGeometry属性中的几何信息，我们定义一个名为HorizontalAlignmentReporter的类。它的一个最重要的函数void ReportAlignment(Alignment al)。ReportAlignment函数在PickAlignmentTool类中的OnDataButton函数中，当按下鼠标左键获取到Alignment对象后进行调用。代码如下：

      ………………….

      HorizontalAlignmentReporter report   = new HorizontalAlignmentReporter();

      report.ReportAlignment(al);

      ………………….

     3.  上面调用的ReportAlignment 函数实现了以下功能：

          internal void ReportAlignment(Alignment al)

          {

          // Generate Alignment Header

          string name = "Unnamed", style = '';

          if (al.Name != null && al.Name != "")

              name = al.Name;

          if (al.FeatureName != null)

              style = al.FeatureName;

          // Report Elements in Alignment

          LinearElement[] elements = { };

          try  {

              LinearComplex alComplex = (LinearComplex)al.LinearGeometry;

              elements = alComplex.GetSubLinearElements();

             }

          catch

              {

              elements = new LinearElement[1];

              elements[0] = al.LinearGeometry;

              }

          }

      此函数通过调用alComplex.GetSubLinearElements();获取了Alignment中的所有子LinearElement。

     4.  对于Alignment中的子LinearElement的理解我们可以用下图理解：

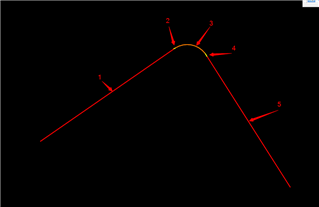

           1为直线几何，2为缓和曲线几何，3为圆弧几何，4为缓和曲线几何，5为直线几何。

五、 获取几何元素的属性

1. 为获取几何元素的属性，我们新建AlignmentPropertyReader类，其Read函数可以获取所有属性的属性名称和属性值。
2. 几何元素的判别通过is操作符实现，如以下代码实现：

       public Dictionary<string, string> Read(LinearElement le)

          {

          Dictionary<string, string> properties = new Dictionary<string, string>();

           if (le is Line)

              properties = ReadLine(le as Line);

          else if (le is Spiral)

              properties = ReadSpiral(le as Spiral);

          else if (le is CircularArc)

              properties = ReadCircularArc(le as CircularArc);

           if (properties.Count == 0)

              properties.Add("No properties read for element", le.GetType().Name);

           return properties;

         }

     我们可看到Line、Spiral、CircularArc派生于LinearElement。

      3.  我们可以通过ReadLine的函数具体实现代码看下Line的几何信息的获取：

       internal Dictionary<string, string> ReadLine(Line line)

          {

          Dictionary<string, string> lineProperties = new Dictionary<string, string>();

          lineProperties.Add("Element", line.GetType().Name);

          lineProperties.Add("Start", GeometryHelper.GetStation(m_alignment, line.StartPoint) + " | " + GeometryHelper.FormatCoordinates(line.StartPoint));

          lineProperties.Add("End", GeometryHelper.GetStation(m_alignment, line.EndPoint) + " | " + GeometryHelper.FormatCoordinates(line.EndPoint));

          lineProperties.Add("Tangential Direction", GeometryHelper.FormatDirection(line.Direction));

          lineProperties.Add("Tangential Length", GeometryHelper.FormatDistance(line.Length));

           return lineProperties;

          }

   我们通过Line（直线）的成员变量获取它的所有属性。同样的Spiral（缓和曲线）和圆弧（CircularArc）。

   以上代码中GeometryHelper是一个几何计算类，我们由SDK示例工程中的ManagedSDKExample项目中拷贝而来。

   关于ReadSpiral与ReadCircularArc与ReadLine原理是一样的这里就不加以详解，大家可以参考本章所带的示例代码。这三个函数都是把对应几何元素的几何信息提取出来，并放到字典对象中。

   4.  几何信息的显示：

      我们通过以下代码把几何信息的字典传递给ReporterForm，并在名为“ReporttextBox”的TextBox中显示出来。

          ReporterForm form = new ReporterForm();

          AlignmentPropertyReader propReader = new AlignmentPropertyReader(al);

          foreach (LinearElement le in elements)

              {

              Dictionary<string, string> elementProperties = propReader.Read(le);

               form.AddElementProperties(elementProperties);

              }

          form.Show();

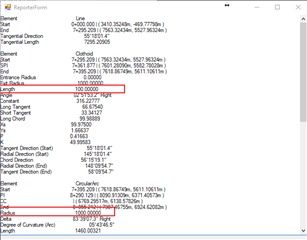

程序运行结果如下：
