ADS仿真功率放大器模型导入报错问题的解决方法

ADS仿真 功率放大器模型导入报错问题 解决

1、问题描述：

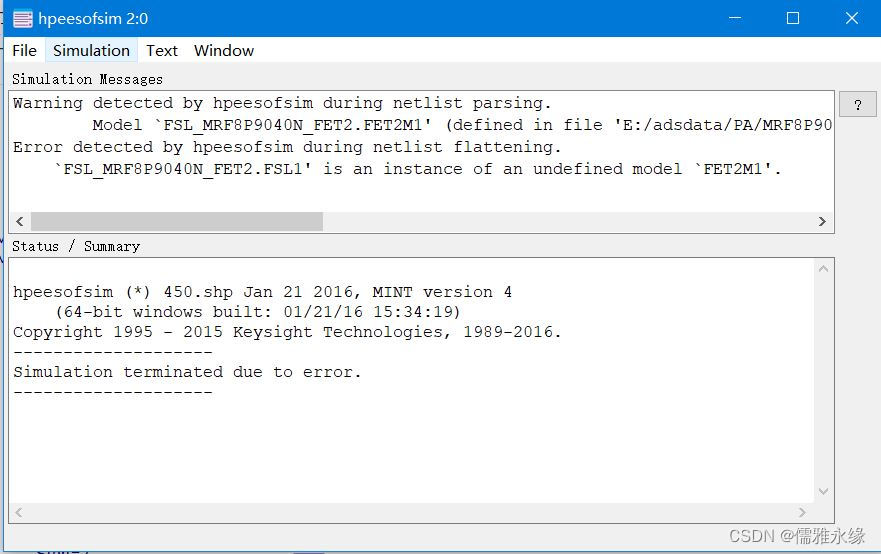

ADS仿真 功率放大器 模型导入的问题。在官网下载了 模型库 ，但在工程中添加模型后，进行DC扫描时，总是报错，无法仿真。报错结果如图

2、问题原因：

一个原因是同时需要两个model kit，有的管子是需要power kit，如果需要的没有安装，是会出现这个问题的；

   另一个原因是ADS软件和下载的管子版本和power kit三个版本需要相对应的（或者是兼容的）。

3、解决办法：

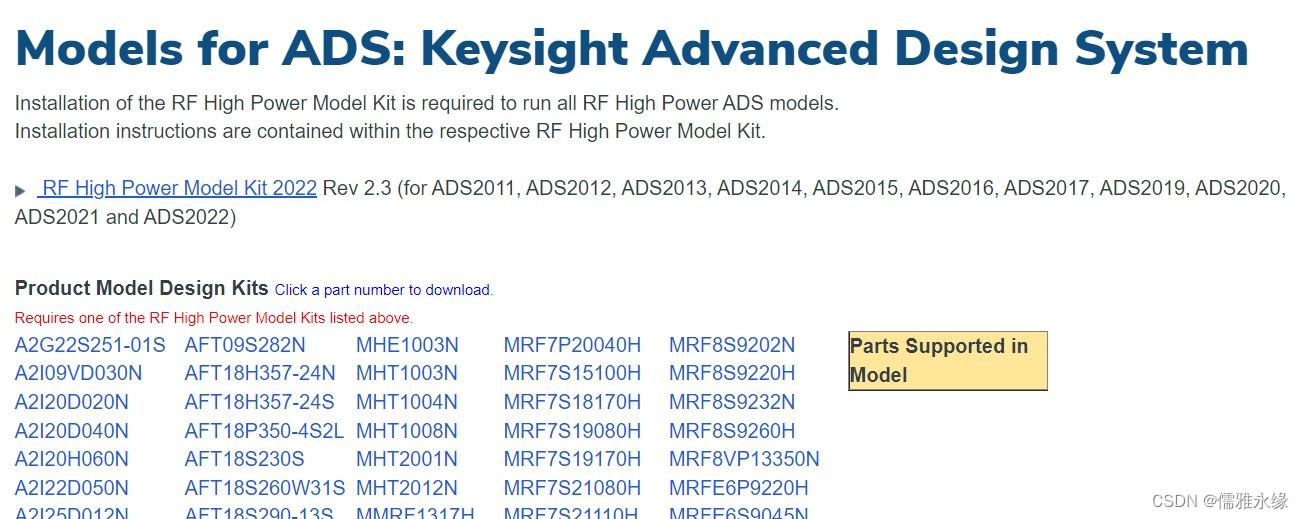

第一个原因就是两个model kit都安装，有的管子官网会提示需要power kit，但有的不提示，建议都下载安装上；

   第二个就是ADS版本是哪一版本，就从官网下载和ADS版本一致的管子版本和power kit的版本，比如，我使用的ADS是2016版的，使用的管子和power kit的版本是2016版的（或者是兼容的），这些都可以从管子的官网上下载。

2016版ADS对应的的MRF8P9040N管子和power kit可以从下面的链接上下载使用。
https://download.csdn.net/download/qq_36521926/86508307?spm=1001.2014.3001.5503

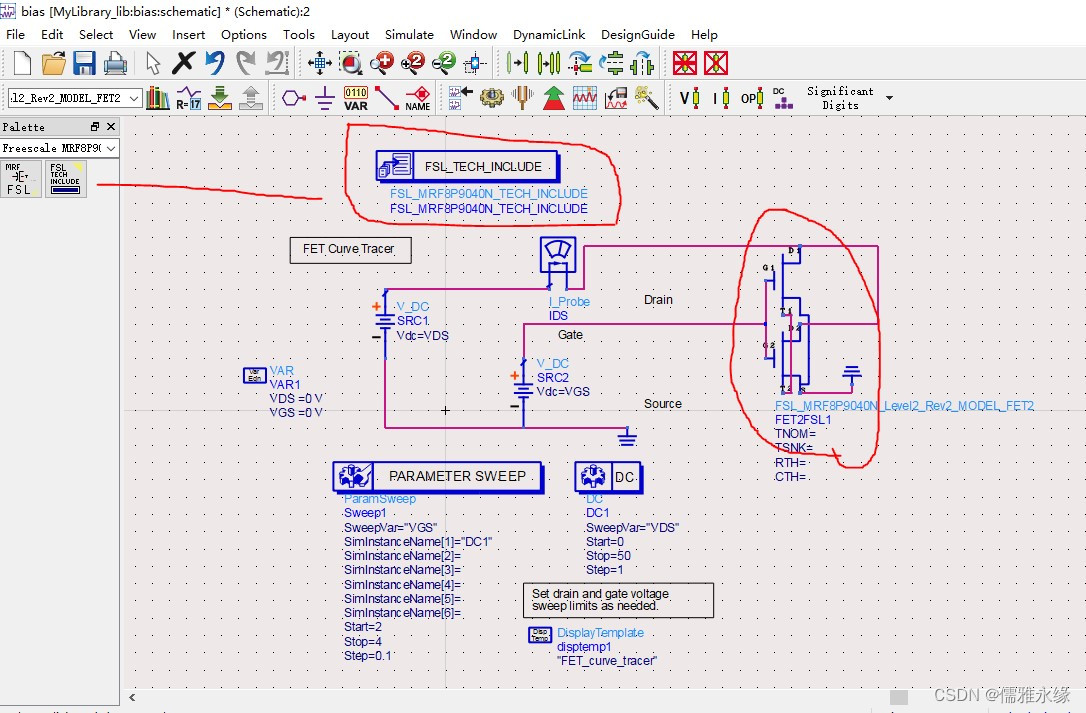

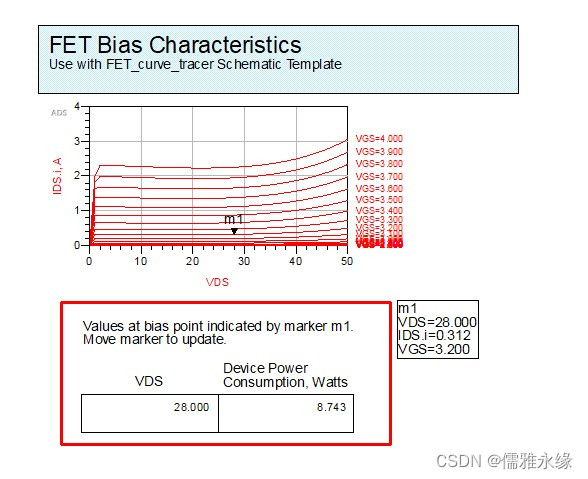

   4、方法验证：

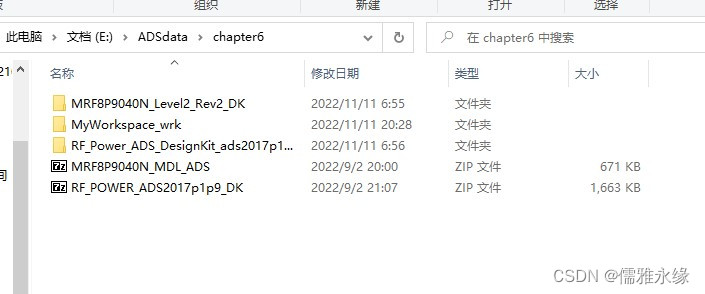

   （这里power kit用的是2017版本，兼容版本）
