SLQMF刀模工具：CAD刀模绘图插件下载与使用

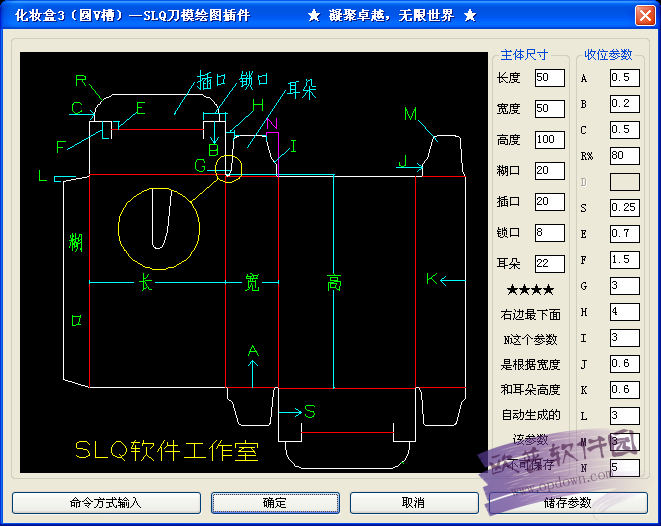

SLQMF刀模工具是一款好用的CAD刀模绘图插件，主要用于刀模图的自动绘制，内置丰富的盒形库，输入尺寸就可以自动生成刀模图了，无需调整和修改，大大提高绘制效率，多适用于印刷包装设计。内置使用教程，需要的CAD设计师赶快下载吧！

CAD刀模绘图插件安装方法：

提示：已安装有收费版的SLQ一条龙插件禁止安装本插件!

1. 解压下载的压缩包，然后关闭CAD!

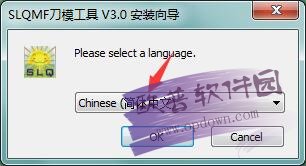

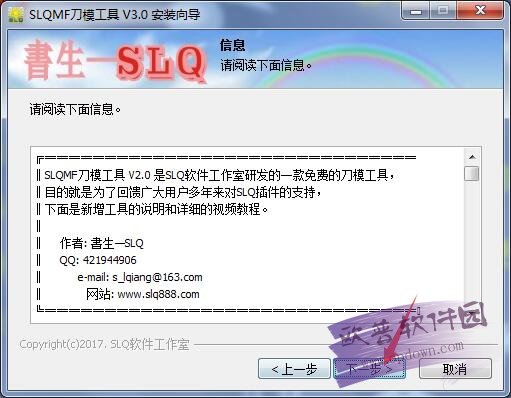

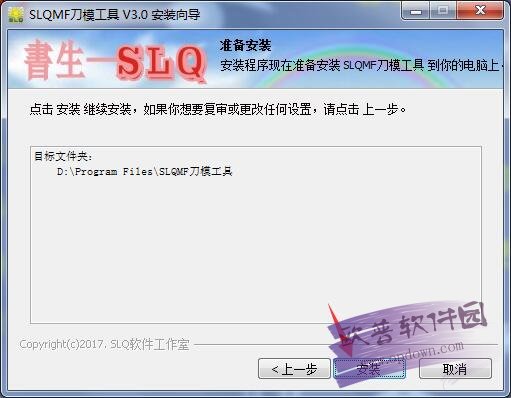

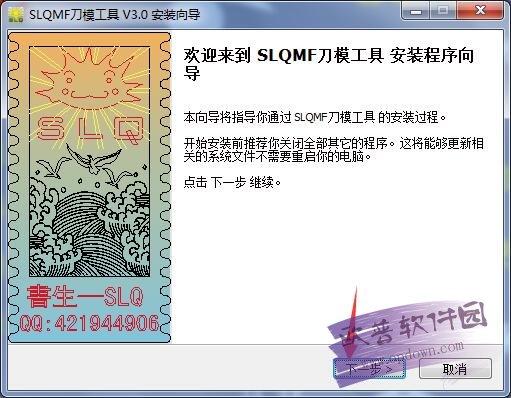

2. 双击“SLQMF刀模工具 V3.0安装包Setup.exe”开始安装!

3. 打开CAD，把弹出来的目录“https://www.gofarlic.com\Program Files\SLQMF刀模工具”下的“★安装器★.VLX” 文件拖动到CAD的黑色区域!重启CAD!

既可以永久性加载程序 ，出现SLQMF刀模工具条，即成功!

如无工具条：输入命令 slqjz 即可显示工具条!

如需要卸载：输入命令 slqxz 即可卸载!

插件命令：

命令列表：

ZE 屏幕适度化

D 量取增量值，并显示命令栏

SX 变双线(支持直线，圆，圆弧，椭圆，二维多线段，曲线)

BHZ 薄盒子—上下盖式 (输入尺寸无需修改 即可激光弯刀用)

SG 天地盖—上盖 (输入尺寸无需修改 即可激光弯刀用)

DH 天地盖—下盒 瓦楞+薄盒 侧边单层 (输入尺寸无需修改 即可激光弯刀用)

TDG 天地盖 薄盒 侧边双层 (输入尺寸无需修改 即可激光弯刀用)

WG 整体加边框，可以设置边框圆角大小

DGQ 自动打过桥

GQ 打过桥(靠2边打过桥，类似AB命令打3个封1个，打5个封2个……)

AV 自由过桥(点哪打哪，支持圆弧，直线，圆)

HHZ 瓦楞盒子—下上盖式 (输入尺寸无需修改 即可激光弯刀用)

HZ 插底盒 (输入尺寸无需修改 即可激光弯刀用) 瓦楞+薄纸

HZD 盒子底—插底式

J 合并+倒直角

QD 交点处全部断开

STD 手提袋 (输入尺寸无需修改 即可激光弯刀用)

TX 写文字并炸开，一个TX命令可以搞定

WX 普通纸箱 (三层E瓦—1、三层B瓦—1.5、五层B瓦—2、五层C瓦—2.5、五层A瓦—3)

ZT 自动加编号工号并炸开。

DD 按选择点打断

DX 按选择一次性PE

BD 变短线(从两边断开，主要用于工业纸板上做的半刀)

HH 盒子主体

SD 加双刀(覆膜薄盒子盖子和耳朵那里的开口)

STK 塑料手提把的手提孔 1-上孔 2-下孔

FX 屏幕取点方式画方形+圆角

TYK 腰形孔 1—水平孔 2-竖直孔

FJK 飞机孔 1-屏幕取点 2-尺寸输入

QDX 去短线

YX 压线(打样专用)
