Fluent Meshing中BOI（兴趣体）设置的常见问题与解决

   BOI（Body of Influence）是一种很常用的CFD网格加密设置方式。通过BOI的设置，可实现在不额外分割计算域的前提下，对特定区域的网格加密。

   Fluent Meshing中，也支持通过BOI的方式实现特定区域的网格加密。

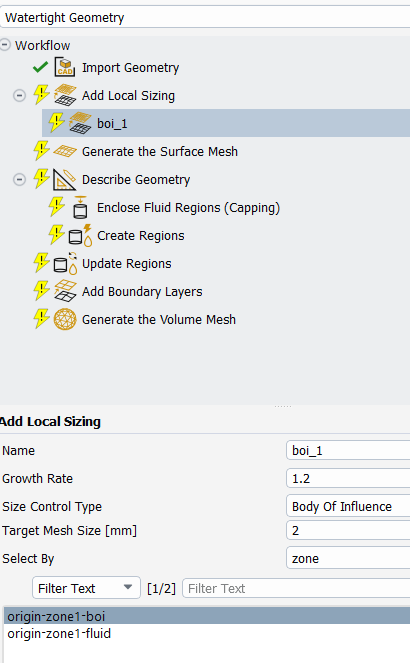

密闭几何 工作流程  中，add local   sizing任务可添加BOI尺寸控制

对于BOI使用中的几个常见问题，总结如下。

Q1：BOI和计算域是什么关系？

A：BOI不属于计算域的一部分。BOI仅对计算域部分区域做了标记，表明这个区域需要进行特殊的尺寸处理。

BOI的实体和边界曲面不会出现在Fluent计算模型的cell zone和boundary condition列表中。

Q2：BOI的设置对象是什么？

计算域和BOI的交集部分的曲面和实体。

Q3：BOI在CAD中要怎么处理？

A：基于ANSYS的Discovery或者 SpaceClaim 处理，其基本原则是，禁止BOI和计算域之间进行共享拓扑操作，共享拓扑后网格划分必报错。若计算域由多个实体组成，则计算域的实体之间还是需要共享拓扑。

CAD模型中，支持以下操作：

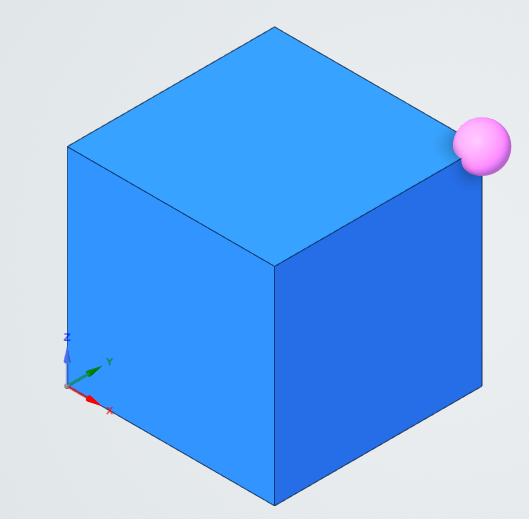

 1 BOI（粉红）实体部分位于在计算域（蓝）之外

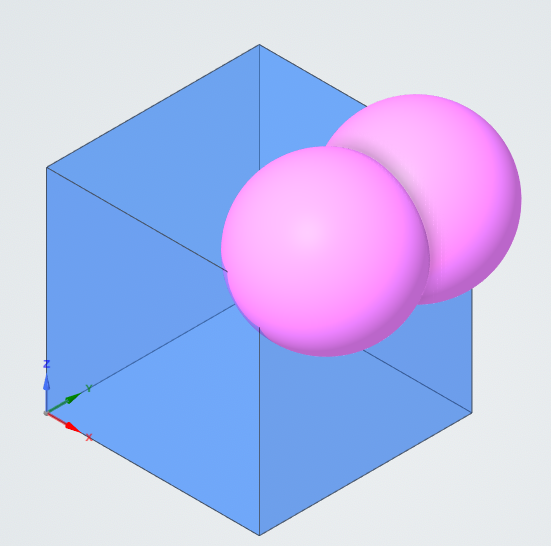

 2 多个BOI（粉红）重叠、交叉、穿透

Q4：BOI和其他网格尺寸 控制 能否作用于同一几何对象？

A：可以。

若多个尺寸控制方式作用于同一对象，则实际网格尺寸为多个尺寸控制决定的网格尺寸最小值。

例如某个实体的体网格同时被BOI和body size进行局部尺寸控制，BOI设置的尺寸 10 mm，body size设置的尺寸 7 mm，则实体的体网格尺寸为 7 mm。
