二十一、同时DRC也可以在上文二十条界面中设置，点击栏目前的颜色块即可删除错误；
二十二、有时DRC会报错，比如V S 错误，可能原本是正常的过孔到shape距离，此时在修改一些参数后会突然报错，可以通过稍微调整一下过孔而自动更新shape（动态shape），这样就正常了；
二十三、好习惯是新建板框时，除了outline，还应该建立一个rout keepin，这样在后期处理铜皮时，可以直接使用keepin的边界，直接敷铜，省去了自己画铺铜边界的麻烦，画keepin时，可以方便的使用Z-COPY功能，在edit 》 Z-COPY中：

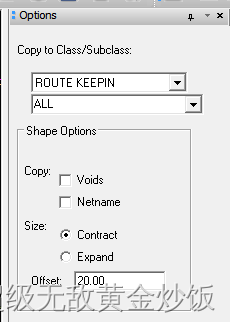

Z-COPY的功能即是将一个对象以一定的offset拷贝到另一个层或对象中，比如上图中可以设置为etch 的某个网络，然后点选keepin即可画出以keepin为边界的网络铜皮；
参考：
Allegro铺铜详解_wendeng6780的博客-CSDN博客_allegro铺铜
二十四、回注步骤：

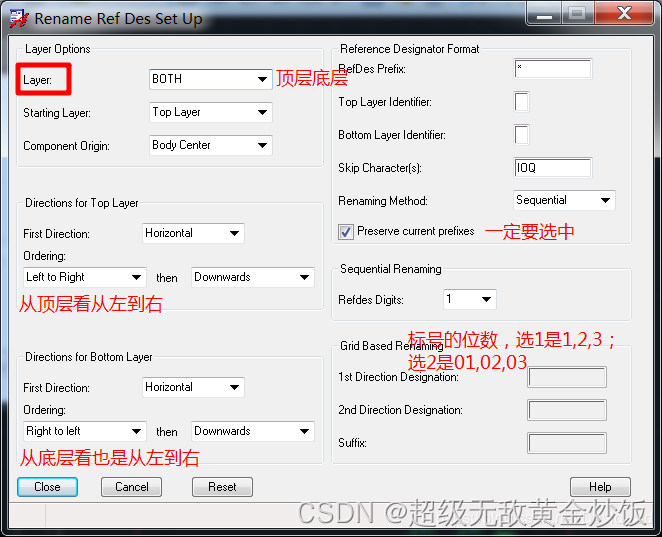

在allegro中选择logic，点击more，按照下图设置：
设置完成后点击close，选择rename，即可将PCB中的位号全部顺序重置；
再选择 输出 logic，将网表文件导出到指定路径；
在orCAD中选择 back annotate：
指定PCB路径，指定网表路径，指定SWP 文件路径 ，勾选最后两项 ，在右侧栏中同样选择SWP文件，再点击确认即可；
注意：1 很多教程中都少了导出PCB logic的这一步，而这一步是不可缺少的；
2 进行回注时出现过错误，就是怎么导入PCB网表到CAD中都无法正确修改CAD中的位号，经过多次尝试，找到一个方法解决了问题：
有时即使操作正确，也会出现原理图位号修改失败的情况，此时可以在输出的SWP文件中，将文件名字修改一次，右侧 layout SWP文件不改，再次导入网表，即可成功修改所有元件名；
PS：网上也有通过修改rename.log后解决了无法修改orCAD位号的问题：
就是rename.log文件中有无用的字符，删除就可以了。就是PCB中位号的首字母不变，只重新排序。最后会不会有其他问题还没有检查，初步反标是成功了。
https://www.eda365.com/forum.php?mod=viewthread&tid=140921&page=1&_dsign=ec8bea86
二十五、orCAD导出BOM表方法
tools ——

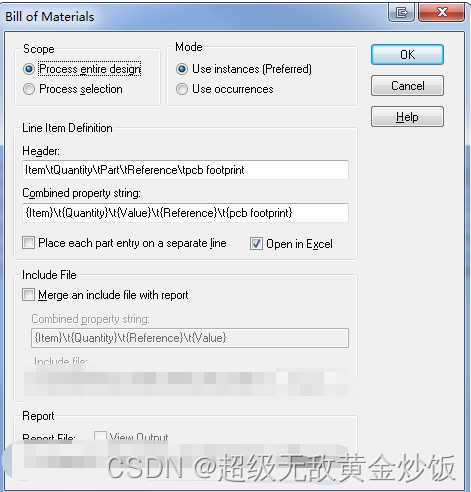

主要在中间设置参数：
Item\tQuantity\tPart\tReference\tpcb footprint
Item\tQuantity\tPart\tReference\tpcb footprint
以上参数就够了
