abaqus变形图怎么导出

Abaqus 导出变形图分两类：‌导出变形后的几何模型文件‌（如 STL/STEP/OBJ）或‌导出变形云图图片‌（PNG/TIFF/PDF），操作路径完全不同 。‌‌

一、导出变形后的几何模型（用于 CAD/3D 打印/耦合仿真）

需在 Visualization 模块加载 .odb 结果文件，并显示为‌变形状态‌（Plot Deformed Shape）后操作：

‌STL 格式‌（适合 3D 打印、快速可视化）：菜单栏 Plug-ins → Tools → STL Export…（部分版本需手动加载插件），选择当前视口导出；若菜单无此选项，可用 Python 脚本 session.writeSTLFile() 强制导出 。


‌STEP/IGES/SAT 格式‌（适合导入 CAD 软件继续编辑）：使用 Python 命令（在 CAE 命令行或脚本模块执行）：

python

session.writeStepFile(fileName='deformed.stp', canvasObjects=(session.viewports['Viewport: 1'],))

或 IGES: session.writeIgesFile(...)


确保当前视口显示的是变形网格且帧已定位到目标时刻（如最后一帧 frame=-1）。

‌OBJ 格式‌（通用三维格式）：通过脚本 session.writeOBJFile(fileName='xxx.obj', canvasObjects=(session.viewports['Viewport: 1'],)) 批量或单帧导出 。‌‌

‌关键前提‌：必须先在 Visualization 中切换至 DEFORMED 绘图状态，并选中对应分析步/帧，否则导出的可能是未变形原始几何。

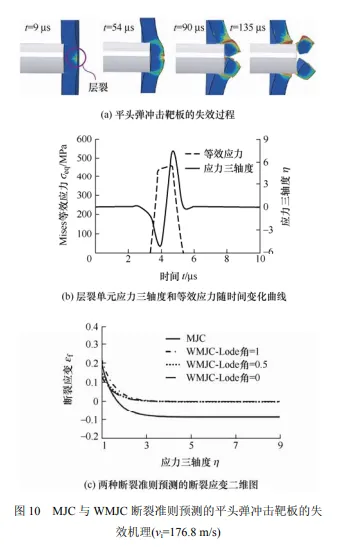

二、导出变形云图图片（用于报告/论文）


‌美化设置‌：View → Graphics Options 将背景设为纯色（如白色）；Viewport → Viewport Annotation Options 取消勾选坐标、图例等冗余标注；Options → Common Plot 可关闭网格线（No edges）。

‌导出图片‌：File → Export → Image，选择格式（推荐 TIFF/PDF 用于出版，PNG 用于演示），设置分辨率（期刊通常要求≥300 dpi），确认颜色模式（印刷用 CMYK，屏幕用 RGB）。

‌脚本批量导出‌：使用 session.printToFile(fileName='out.png', format=PNG, resolution=300, canvasObjects=(session.viewports['Viewport: 1'],)) 自动化处理 。‌‌

注意事项

版本差异：Abaqus 2022+ 部分插件（如 STL Export）可能默认未加载，需检查插件目录或改用脚本命令 。

几何精度：从网格直接导出的 STL/OBJ 是三角面片近似，非参数化 CAD 曲面；若需可编辑几何，STEP/IGES 更优但依赖版本兼容性 。

多帧动画：需循环切换帧并逐帧导出文件，无法直接导出单文件动画序列 。‌‌
