abaqus混凝土简支梁 完整实操算例演示

Hey，结构工程的小白们，今天咱们来聊聊Abaqus混凝土简支梁的数值模拟。这可是结构工程分析中的老司机项目，研究梁的受力、裂缝和承载力，听起来是不是有点小激动？别急，跟着老司机我一步步来，保证你不会迷路。

核心建模全流程

部件与材料定义

咱们得建立混凝土、钢筋和支座垫块的几何部件。混凝土用3D实体单元（Solid），钢筋用线单元（Wire/Truss）或实体单元。这就像盖房子，得先搭好框架。

踩坑案例：有一次，小张直接用梁单元模拟钢筋，结果计算时出了问题，原来是自由度不匹配。

解决办法：钢筋用桁架单元（Truss），网格划分时指定单元类型。

材料本构

材料本构是关键，混凝土得定义密度、弹性模量、泊松比，重点设置混凝土塑性损伤模型（CDP），钢筋则定义理想弹塑性或双折线模型。

踩坑案例：小李没有设置CDP，结果计算时出现了不收敛的情况。

解决办法：设置CDP，输入压缩与拉伸特性数据，塑性段模量取弹性模量的1%。

装配与相互作用

在Assembly模块组装部件，钢筋与混凝土用内置区域（Embedded region）约束，防止局部应力集中。

踩坑案例：小王没有设置钢垫片，结果在支座和加载点出现了应力集中。

解决办法：在支座和加载点设置钢垫片，使用绑定（Tie）约束连接垫片与梁表面。

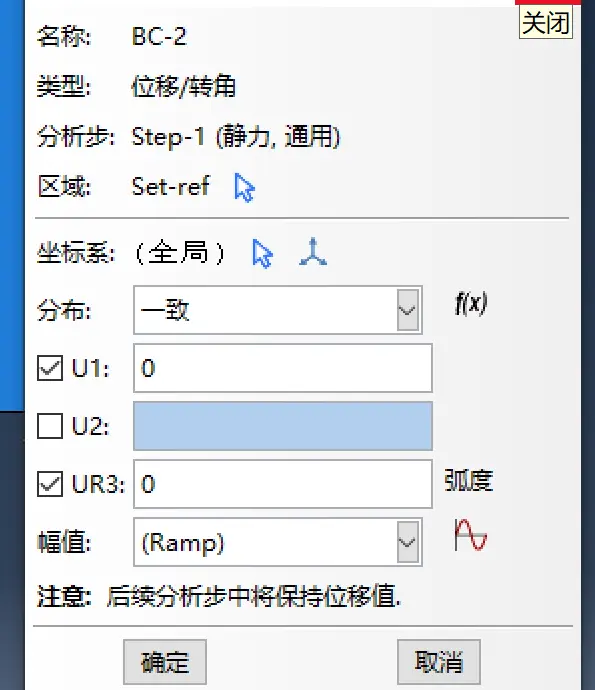

边界条件与加载

简支梁边界条件：一端固定铰支座，另一端竖向链杆支座。加载方式推荐位移加载。

踩坑案例：小赵没有设置合适的加载方式，导致收敛性不好。

解决办法：使用位移加载，分析步总时长设为10s，增量步数至少2000步。

关键注意事项与技巧

单元类型选择

钢筋若定义为桁架（Truss），必须在网格划分阶段明确指定单元类型。

小技巧：使用线单元模拟钢筋可节省工作量，实体单元更符合实际但计算量大。

收敛性优化

非线性计算容易不收敛，钢筋本构采用双折线模型，塑性段模量取弹性模量的1%。

小技巧：约束应尽量施加在参考点（RP）上，而非直接约束节点转角。

后处理分析

计算完成后，场变量DAMAGET和DAMAGEC查看混凝土裂缝开展过程。

小技巧：荷载-位移曲线呈现未裂、带裂缝工作及破坏三个阶段。

核心建模参数与流程

几何尺寸

常见截面150×300mm或200×350mm，跨度2400-3200mm；支座处需设置钢垫片。

材料本构

混凝土采用损伤塑性模型(CDP)，钢筋采用双折线弹塑性模型。

单元类型

混凝土用C3D8R，钢筋用T3D2。

相互作用

钢筋与混凝土用Embed约束，支座与加载板运动耦合连接至参考点(RP)。

分析步设置

Static, General求解器，开启非线性几何(Nlgeom)。

边界与加载

一端RP全固定，另一端RP仅限制竖向和横向；荷载施加于跨中加载板RP。

关键参数参考表

以C30适筋梁为例，给出混凝土、纵筋、箍筋的参数。

常见收敛问题与对策

若报错"Too many attempts"，优先检查是否误用理想弹塑性钢筋、CDP损伤因子是否过大、是否添加粘性系数。

后处理关键指标

裂缝开展、承载力验证、损伤演化。

总结

你已经对Abaqus混凝土简支梁的数值模拟有了更深入的了解。实践是检验真理的唯一标准，多动手，多思考，你会越来越熟练。祝你在结构工程的道路上越走越远！

扩展内容：

• 原因分析：为什么会出现不收敛的情况？是因为模型设置不当、网格划分不合理、材料参数错误等原因。
• 预防机制：如何避免这些问题？仔细检查模型设置、优化网格划分、正确设置材料参数等。
