abaqus虚拟拓扑全操作 入口查找合并失败问题修复

一、故障现象描述

当用户尝试使用虚拟拓扑合并功能时，可能会遇到“无法合并”的报错信息。这种现象表现为在执行合并操作时，软件界面出现错误提示，导致合并操作无法进行。

二、根因分析

Abaqus虚拟拓扑“无法合并”的故障源于以下几个方面：

• 所选面/边不满足严格相邻条件，即相邻面/边未共享完整公共边。
• 几何存在缝隙或重叠，导致几何连续性出现问题。
• 操作模块/对象类型错误，在非Mesh模块下尝试执行合并操作。
• 脚本验证失败，Python脚本在调用mergeFaces()时捕获到异常。

三、分级解决方案

方案A（最快/最常见）：

• 确认几何相邻性：确保所选面/边满足严格相邻条件，即共享完整公共边。
• 检查几何缺陷：使用Tools → Geometry Edit → Stitch或诊断工具修复几何缺陷，如微小缝隙、重叠面或自由边。
• 正确操作路径：在Mesh模块下，Tools → Virtual Topology → Merge Faces选取目标面/边。
• 避免非物理合并尝试：确认需要合并的面/边为逻辑隐藏而非物理合并。

方案B（进阶/备用）：

• 脚本验证（可选）：使用Python脚本显式调用mergeFaces()并捕获异常，定位具体失败面ID。
• 常见失败原因对照：针对选区错误、几何容差问题、已有虚拟拓扑冲突、单元形状限制干扰等常见原因，采取相应的解决措施。
• 替代方案：若虚拟拓扑始终失效，尝试使用几何编辑物理删除短边/小面，或集合+接触对简化绕过几何合并需求。

四、验证与测试

• 完成合并操作后，检查受处理区域几何颜色是否由黄变绿，表示拓扑已简化可划分结构化网格。
• 对模型进行网格划分，验证合并后的网格质量是否符合预期。

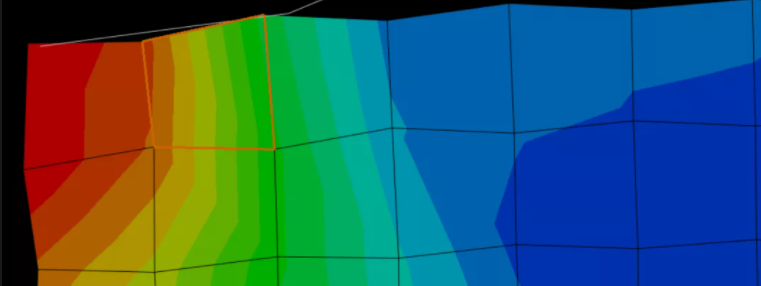

• 对模型进行求解分析，观察计算结果是否受到影响。

五、操作前

• 在操作前，请确保已备份模型，因虚拟拓扑提交后不可局部撤销。
• 若问题依旧，请提供具体报错信息或几何截图以进一步定位故障原因。

六、常见问题及解决

• 问题：为何我在Part模块或其他对象上无法使用虚拟拓扑合并功能？

• 问题：为何我在执行合并操作时，软件出现错误提示？

• 问题：为何我的合并操作始终失败？
