abaqus inp文件全操作 位置查找与阻尼器添加配置

掌握Abaqus INP文件操作，等于掌握了软件教程的一半。以下是一篇深入探讨Abaqus INP文件导入、使用和避坑技巧的高密度技术干货文。

INP文件导入攻略

Abaqus INP文件的导入主要有两种途径：直接命令行提交计算，或在CAE软件中导入模型进行计算。选择哪种方式取决于你的具体需求。

直接提交计算

📂 在INP文件所在文件夹打开命令提示符，输入abaqus job=文件名 int即可直接运行。文件名无需带后缀，int参数可显示求解信息。若需指定4核并行求解，则使用abaqus cpus=4 job=input int。

CAE软件导入模型

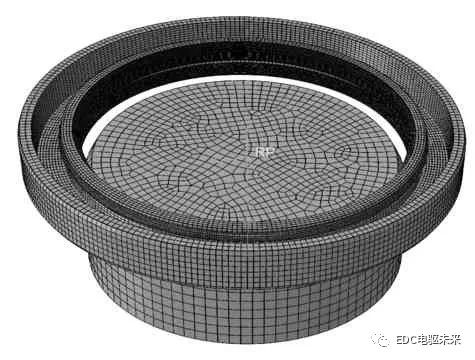

🖥️ 打开Abaqus/CAE，点击File→Import→Model，选择"Abaqus Input文件(*.inp)"，导入后即可在模型树中看到网格。在Property模块添加材料属性，Load模块设置边界条件和载荷，在Job模块提交计算。

避坑攻略

🔧 导入孤立网格时，选择载荷区域需使用“按角度选择”模式，否则可能选不中面。某些INP文件包含不支持的关键词（如用户子程序），可能导致导入失败。

INP文件位置与生成

‌inp文件默认生成在工作目录中，具体位置取决于当前的工作路径设置。

‌📁 默认位置：ABAQUS工作目录下，文件名与作业名或模型名对应。

‌🔍 在CAE中点击File→Set Work Directory可查看当前工作目录路径。

‌💡 手动生成INP文件，进入Job模块，点击“作业管理器”，选择“写入输出文件”或“Write Input”按钮。

添加阻尼器

在Abaqus的.inp文件中添加阻尼器，定义阻尼单元（Dashpot）实现。

步骤解析

• 定义阻尼器截面属性：使用DASHPOT SECTION关键字指定阻尼系数值，如inp DASHPOT SECTION, ELSET=Dashpot_Set, DAMPING COEFFICIENT=50.。

• 定义阻尼器单元：使用DASHPOT关键字创建阻尼器单元，并指定连接的节点，如inp DASHPOT, ELSET=Dashpot_Set 1, 101, 2, 103,。

高阶参数解析

• 单元类型选择：Abaqus提供多种阻尼单元类型，如DASHPOT A用于线性阻尼，DASHPOT B用于非线性等。默认情况下使用线性阻尼。

• 自由度方向：阻尼力作用于特定自由度方向。在某些版本或特定单元定义中，可能需要局部坐标系或自由度参数明确阻尼作用方向。

• 警告处理：若出现警告，如***WARNING: ONLY A SPRING PROPERTY OPTION MAY BE USED WITH ELEMENT...，可能是截面属性定义错误或单元类型与截面属性不匹配。

技巧分享

每次保存.cae文件时，ABAQUS可能会自动生成对应的.inp文件，但完整可编辑的INP文件需要手动写入输出。
