abaqus可视化模块 变形系数设置修改功能说明

Abaqus是一款广泛使用的有限元分析软件，它能够帮助工程师们预测和分析复杂结构的性能。在使用Abaqus进行后处理时，许多用户都会遇到一个常见的问题：如何正确设置变形系数，以确保变形结果的准确性和可视化效果。这里将深入探讨这一问题，从用户痛点出发，分析问题原因，并提供详细的解决步骤和预防机制。

痛点共鸣

你刚刚完成了一个复杂的Abaqus分析，满怀期待地进入后处理模块，准备查看变形结果。当你打开模型时，却发现变形图要么过于夸张，要么过于模糊，无法准确判断结构的真实变形情况。这种情况下，你可能会感到沮丧和困惑，因为你无法从分析中获得有效的信息。

原因剖析

导致Abaqus变形系数设置不当的原因主要有以下三个：

• 对变形系数概念理解不足：许多用户不清楚变形系数的作用和设置方法，导致在分析过程中无法正确调整。

• 软件默认设置不适用：Abaqus默认的变形系数设置可能并不适用于所有情况，是对于不同的分析类型和工程场景。

• 版本差异：不同版本的Abaqus在变形系数的计算和显示上可能存在差异，这也会影响用户的使用体验。

分步排查

第一步：理解变形系数的作用

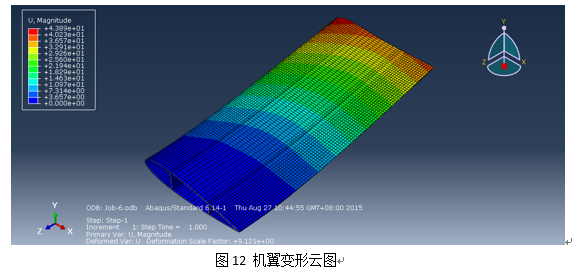

我们需要明确变形系数的作用。变形系数（Deformation Scale Factor）是一个用于放大或缩小位移显示比例的参数，它仅影响可视化效果，不会改变计算结果本身。

第二步：进入设置入口

在Abaqus的后处理模块中，进入Visualization模块，点击顶部的Common Options按钮（或Options→Common进入）。在弹出的对话框中找到Deformation Scale Factor选项进行设置。

第三步：选择合适的缩放模式

Abaqus提供了三种缩放模式：

• Auto-compute：软件自动确定缩放系数。对于小变形分析，软件会自动放大变形以便观察；对于大变形分析，系数默认为1。
• Uniform：用户输入一个统一系数，所有方向缩放比例相同。设置为1时，视图显示的是真实的位移量。
• Nonuniform：用户分别输入X、Y、Z三个方向的缩放系数，用于各向异性显示。

根据分析类型和需求选择合适的缩放模式。

第四步：调整变形系数

• Auto-compute：如果选择自动计算，软件会根据模型尺寸和变形量自动设定系数。
• Uniform：如果选择统一系数，用户需要在Value栏输入数字。设置为1时，视图显示的是真实的位移量。
• Nonuniform：如果选择非统一系数，用户需要分别输入X、Y、Z三个方向的系数。

预防机制

为了从根源上避免发生此类问题，以下是一些预防措施：

• 深入学习变形系数的概念和设置方法：用户应该熟悉Abaqus中变形系数的作用和设置方法，以便在分析过程中能够正确调整。

• 根据分析类型和工程场景选择合适的缩放模式：不同的分析类型和工程场景可能需要不同的缩放模式，用户应根据实际情况进行选择。

• 注意版本差异：在使用不同版本的Abaqus时，用户应该注意变形系数的计算和显示可能存在的差异。

• 记录设置参数：在进行分析时，记录下变形系数的设置参数，以便在后续分析中进行参考。
