引言

我深知Abaqus在工程仿真领域的广泛应用。我将结合自己10年的实战经验，深入探讨Abaqus中几个关键功能的操作技巧和常见问题解决方法。这里帮助用户更高效地使用Abaqus，避免常见陷阱。

一、Abaqus网格管理

1.1 网格定义

Abaqus中，网格是模拟的基本单元。网格的生成并非易事。以下是一些关键点：

• 实战应用场景：网格定义是模拟的起点，直接影响模拟结果的准确性。
• 进阶技巧：在网格划分时，使用“虚拟拓扑”合并小边/面，优化几何形状。
• 深度报错排查：
• 报错1：网格划分错误。解决方法：检查网格划分参数，如单元类型、网格密度等。
• 报错2：网格质量差。解决方法：优化网格划分策略，提高网格质量。
• 避坑指南：在划分网格时，注意避免网格扭曲和过度细化。

1.2 网格删除

Abaqus中，删除单个单元较为复杂。以下是一些操作步骤：

• 步骤：
• 切换至Mesh模块。
• 在环境栏确认操作对象为Part或Assembly。
• 执行Mesh → Delete Mesh清空错误网格。
• 检查并修正几何。
• 重新布置种子。
• 执行Mesh → Generate Mesh。
• 注意事项：
• 不要尝试在后处理中删除网格。
• 若模型已提交计算，需返回前处理模块修改并重新生成Job。

二、Abaqus用户子程序

2.1 用户子程序定义

Abaqus用户子程序允许用户自定义计算模块，突破软件原生功能限制。以下是一些关键点：

• 实战应用场景：用户子程序常用于扩展材料模型、实现定制化加载与约束、开发专用单元等。

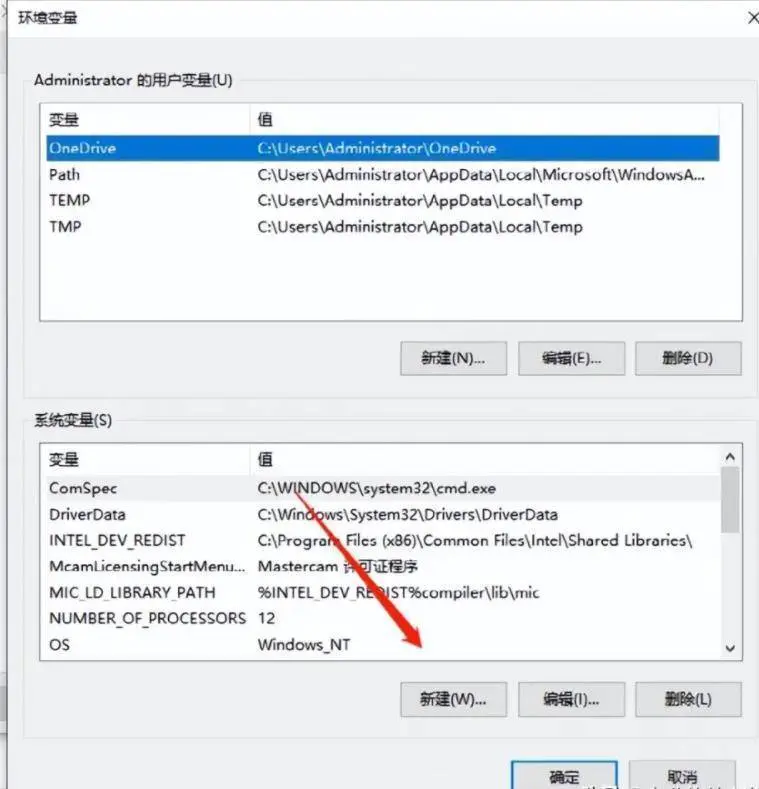

• 进阶技巧：关联编译器环境，确保Abaqus能够正确调用编译器编译并链接用户子程序。
• 深度报错排查：
• 报错1：编译错误。解决方法：检查Fortran源码，确保语法正确。
• 报错2：链接错误。解决方法：检查编译器环境，确保路径变量正确设置。
• 避坑指南：在编写用户子程序时，注意代码可读性和可维护性。

三、Abaqus初速度场

3.1 初速度场方向定义

Abaqus初速度场方向预定义场中的速度分量定义。以下是一些关键点：

• 实战应用场景：初速度场方向定义影响模拟的初始状态。
• 进阶技巧：使用矢量合成计算非坐标轴方向的速度分量。
• 深度报错排查：
• 报错1：速度边界条件冲突。解决方法：删除或跳过初始步的速度边界条件。
• 报错2：速度分量符号错误。解决方法：检查预定义场中的速度分量符号。
• 避坑指南：在定义初速度场方向时，注意坐标系的选择和速度分量的计算。

四、Abaqus焊接关系

4.1 焊接关系定义及设置方法

Abaqus中，焊接关系根据分析目的选择不同的方法。以下是一些关键点：

• 实战应用场景：焊接关系定义影响模拟的连接强度和传力。
• 进阶技巧：使用Tie约束模拟连续焊接，使用Fasteners模拟点焊。
• 深度报错排查：
• 报错1：Tie与接触冲突。解决方法：避免在同一区域定义Tie和接触对。
• 报错2：Fasteners无法输出焊点内部应力。解决方法：使用实体模型进行更精确的模拟。
• 避坑指南：在设置焊接关系时，注意容差设置和子程序需求。

五、Abaqus体积模量

5.1 体积模量定义

Abaqus中，体积模量弹性模量和泊松比间接定义。以下是一些关键点：

• 实战应用场景：体积模量定义影响材料的可压缩性。
• 进阶技巧：在超弹性材料中，特定参数控制体积响应。
• 深度报错排查：
• 报错1：泊松比过大。解决方法：调整泊松比，避免体积模量趋于无穷。
• 报错2：单位不一致。解决方法：确保E和K的单位统一。
• 避坑指南：在定义体积模量时，注意材料属性和计算公式。

六、Abaqus拉伸定义断裂

6.1 断裂问题分析

Abaqus拉伸定义断裂问题可能与几何连续性、边界条件设置、网格划分等因素有关。以下是一些解决步骤：

• 预防机制：
• 检查几何连续性。
• 确保边界条件设置正确。
• 调整网格划分策略。
• 仔细检查拉伸路径定义。
• 使用辅助点。
• 检查材料属性。
• 重新检查模型装配。
• 操作技巧：
• 使用Abaqus帮助文档和在线资源。
• 模拟简化，定位问题所在。
