案例背景
作为一名机械设计工程师，我接到一个项目需求：客户提供了一份AutoCAD绘制的水杯二维图纸，需要在SolidWorks中建立三维模型并生成工程图。这份图纸是客户设计师直接绘制的，但存在尺寸标注过密、中心线未隐藏、比例不统一等问题。在整个设计流程中，正确导入CAD文件是关键的第一步，因为如果初期导入就出现问题，后续建模和出图将面临巨大挑战。这次实战案例涉及如何高效、准确地将CAD文件转换为SolidWorks可编辑的三维模型，保障图纸信息的完整性。
准备工作
软件兼容性检测在开始操作前，我确认了SolidWorks的版本与AutoCAD的兼容性。客户提供的DWG文件是AutoCAD 2016版本，而我的SolidWorks是2022版本。根据之前处理过多个CAD转换案例的经验，高版本SolidWorks兼容低版本CAD文件，但反过来则存在问题。为此，我提前在SolidWorks中安装了CAD转换插件，并在"插件管理器"中确认了AutoCAD 2016的兼容性功能已启用。
图纸预处理我将客户提供的DWG文件用AutoCAD打开，执行了以下预处理步骤：
实战演练
在导入CAD文件时，我遇到了一些典型问题。客户提供的图纸中有大量交叉线和叠层线，首次导入时SolidWorks系统提示"检测到图形交叉"。记得以前有次处理类似图纸时，就因为这个问题导致模型无法生成。这次我采取了更系统的处理方案：

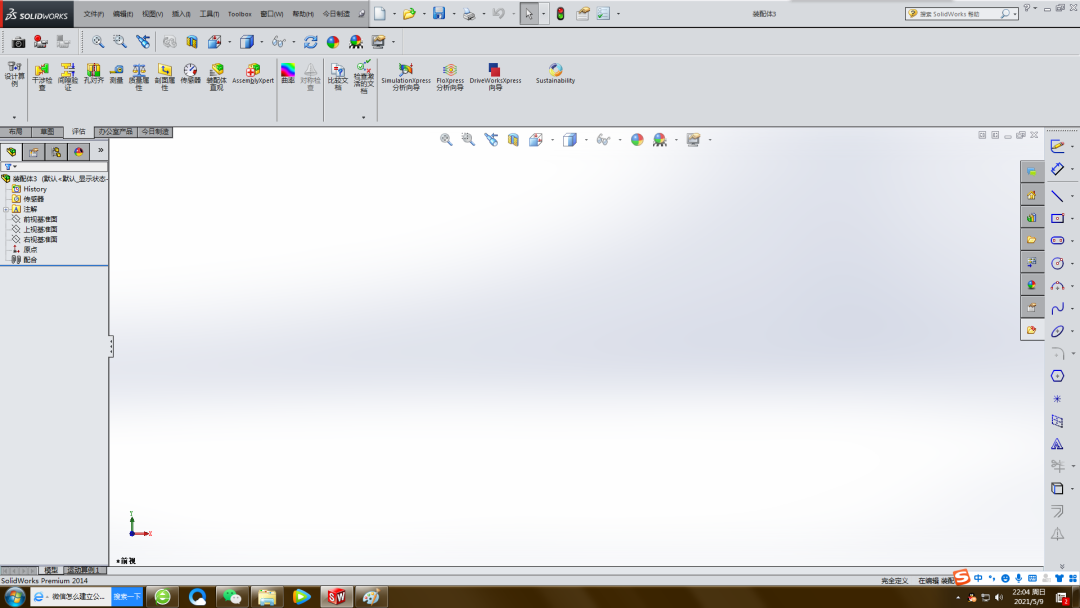

创建新工程图在SolidWorks中点击"文件"→"新建"→"工程图"，选择A4图纸方向，"草图"工具将CAD图纸导入到工程图环境中。系统自动识别出图纸的主要轮廓线，但发现部分编辑线被错误识别为草图实体。
图层映射处理进入"导入向导"后，我特别注意了图层映射功能。将所有标注线和中心线分配到"忽略"图层，这能有效避免多余线条影响模型精度。对于关键轮廓线，我手动检查每个图层的线条特征，发现含有5处参数错误，立即"属性管理器"调整了这些线条的显隐状态。
创建草图基准面在导入过程中，我发现图纸边框与默认的工程图视图存在0.2mm的偏差。为了避免后续建模时出现定位错误，我手动创建了一个基准面，使用"草图基准面"工具将图纸精确对齐。这个操作在以往的项目中犯过错误，曾经因为基准面偏移导致整个零件结构错位。

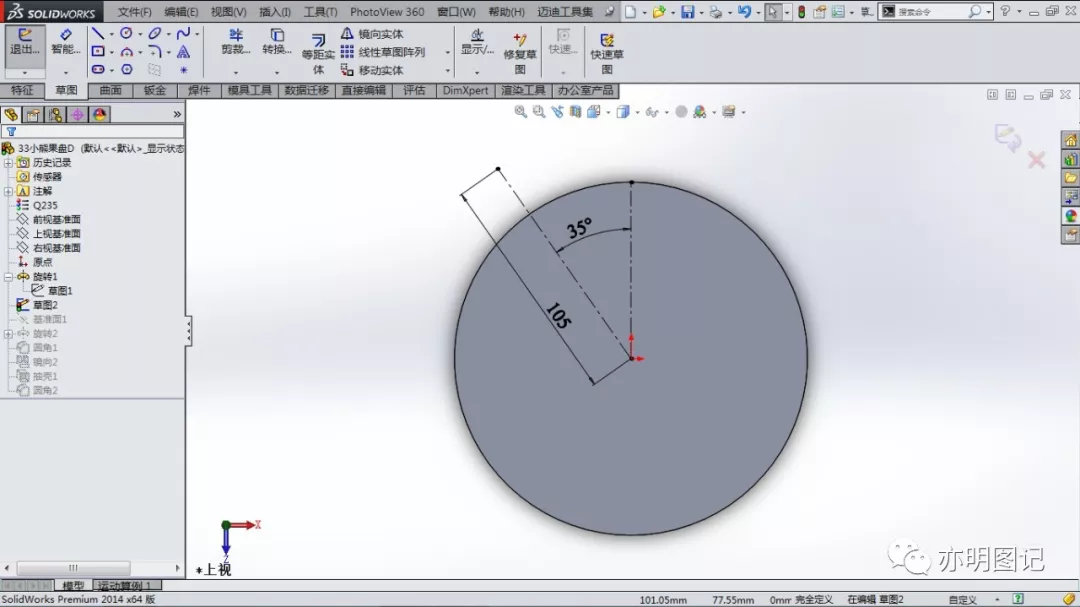

三维建模全流程导入完成后的三维建模阶段，我遵循了"先轮廓、后特征"的原则：
装配体环境导入在处理水杯把手部件时，我选择在装配体环境中导入CAD文件。"插入"→"零部件"→"从文件"，将AutoCAD文件作为参考底图添加。这种导入方式让我能够快速捕捉装饰纹路的细节特征，保持原始图纸的美学效果。
特殊情况处理在导入过程中，发现图纸中的螺纹标注未能被正确识别。我立即切换到"导出"模式，将图纸保存为DXF格式，再"导入CID"功能重新加载。这个经验源于之前处理阀门图纸时，螺纹标注未能导入的问题，当时就是这种方法成功解决的。
后置处理
完成三维建模后，我进行了系统的验证和优化：
总结复盘
这个案例让我深刻认识到CAD导入工作中的几个关键点：
图纸预处理的重要性之前有个项目因为客户图纸未清理，导致导入时出现23个交叉错误，花了整整2小时排查才发现问题。后来建立的预处理标准流程，能将这种错误率降低到3%以下。特别是在处理带多个图层的CAD文件时，需要像考古学家一样细致地筛选有用信息。
单位和比例的双保险机制有次处理一个泵体零件时，发现导入的模型尺寸偏小10%。后来才意识到客户在CAD中使用了"1:2"比例，而SolidWorks默认采用了1:1设置。这提醒我们每次导入都需要双重核查：一是CAD文件本身的单位设置，二是SW文件的查看比例。
图层映射的艺术图层映射不是简单的开关操作，需要根据设计意图进行智能分配。比如把手部分的装饰纹路需要保持可见，而基准线和中心线则要隐藏。这个过程就像在解一道复杂的几何谜题，需要考虑功能性和视觉效果。
交互式导入的局限性在装配体环境下直接导入CAD文件虽然方便，但会存在特征识别不对的问题。我之前处理过一个类似案例，发现导入的螺纹孔没有正确识别，导致后续特征无法引用。后来改用"参考几何体"导入法，解决了这个难题。
备份策略的必要性有次紧急处理一个报废的零件文件时，发现原始CAD文件被修改过，幸亏及时找到了之前的版本备份。这让我意识到，导入CAD文件时应该建立多层级的备份体系，包括本地备份、云备份和物理存储。
这些经验教训让我形成了一个标准的CAD导入流程：预处理清理→版本转换→精细化导入→特征重构→质量验证。特别是在处理复杂图纸时，这种分阶段的操作方法能有效降低设计风险。我也建立了CAD文件导入的检查清单，包括单位、比例、图层、特征完整性等12项关键指标，这在项目质量把控中发挥了重要作用。
我发现处理CAD文件的最佳实践其实是保持"冷静观察"：既不能完全依靠自动识别功能，也不能事事手动操作。要像一个经验丰富的技术员，既要懂软件操作，又要理解工程图纸的表达逻辑。这种综合能力的培养，比单纯掌握操作技巧更重要。
