在工业设计领域，材料明细表（BOM）是贯穿设计、制造、采购全流程的核心文档。但相信很多工程师都遇到过的尴尬场景：明明已经完成了装配体设计，导出工程图时却发现材料明细表显示着"Part Number"和"Description"的英文列名，连车间的技工都看不懂。更糟糕的是，当修改了一个零件的参数时，明细表无法自动更新，导致整张图纸出现数据错位，需要手动比对数十个条目才能发现错误。
这种困扰不仅影响工作效率，更导致生产失误。我曾遇到一个案例：某汽车零部件设计师将标准件名称误写为英文，导致工厂误将普通螺栓当作特殊规格零件采购，最终造成返工损失。材料明细表的规范性直接关系到产品从设计到制造的可行性，任何格式、内容或数据的偏差都引发连锁反应。
SolidWorks工程图的表格属性设置往往分散在各个图纸中，不同设计师根据个人习惯设置不同的列名、字体和格式。这种非统一性会导致："图号"和"部件号"混用、"名称"和"说明"字段重叠，甚至出现文字样式不统一的视觉混乱。在团队协作中，这种差异会演变成沟通成本，最终影响项目交付进度。
当三维模型中存在子装配体、重复零件或未规范命名的零部件时，明细表就会出现结构异常。比如某个复杂机箱内部包含多个标准化的弹簧组件，如果未在零件属性中统一命名规则，明细表显示为"Spring-001"、"弹簧-标准"等不一致的表述。更严重的是，当安装版本和工程图版本不同步时，会导致序号错位、数据缺失等问题。
SolidWorks的自动更新功能虽然强大，但它依赖于特征树的结构和零件属性的完整性。如果在模型中添加了自定义属性但未在工程图中正确关联，或者在捕捉更新过程中手动修改了某些字段，系统就无法准确反映设计变更。这就像写了一篇文档配上了自动更新公式，但嵌入了错误的初始值，最终导致公式全部失效。
操作路径：点击工程图编辑界面 → 在【特征管理器】中找到明细表 → 右键选择【表格属性】或【BOM 表格属性】
为什么要这么做？这个步骤是解决格式问题的起点。表格属性设置，直接修改列名、调整列宽、指定文字样式等基础信息。比如：
操作要点：
操作路径：切换到【装配体】模式 → 在【特征管理器】中选中子装配体（用灰色显示） → 右键选择【解散】
为什么要这么做？子装配体的存在会破坏BOM结构的完整性。一个机箱内部包含一个独立的锁定装置子装配体，如果不解散，明细表显示为：
这种层级关系会导致生产部门误以为有4个独立零件，实际只需要列出2个即可。解散子装配体后，需要：
操作注意点：
操作路径：右键明细表 → 选择【表格属性】 → 在【控制标签】选项卡中取消勾选【根据装配体顺序分配行号】
【行号】选项置为【自动】状态
启用【允许手动更改】功能
为什么要这么做？自动更新功能失效往往是因为系统误判了数据源。比如在某个零件属性中删除了名称字段，或者将"Bill of Materials"选项改为"Material List"。需要：
常见问题处理：
操作路径：点击【开始】菜单 → 选择【SolidWorks Tools】 → 打开【Toolbox Settings】
在【显示选项】中将【在材料明细表中显示为零件号】改为【标识】
重新插入标准件（如弹簧、垫片等）
为什么要这么做？标准件的显示异常是由于Toolbox配置文件冲突造成的。比如将原本应该显示为"HT-005"的弹簧零件错误显示为"Spring-EB18"。这种偏差源于：
修复技巧：
操作：
核心价值：统一模板设置，确保所有工程图使用相同格式。特别是当多个工程师协作时，能有效杜绝"一张图纸用宋体，另一张用仿宋"的混乱情况。将模板文件放在公司共享文件夹，并设置版本控制系统。
操作要点：
注意事项：
操作：
闭环管理：
操作指南：
智能管理：
在【零件属性】中，如果发现多个标准件名称异常（如显示为"E108"而非"HT-005"），可使用：
Dim swApp As SldWorks.SldWorksDim swModel As SldWorks.ModelDoc2Dim swBOM As SldWorks.BOMTableDataDim swBOMConfig As SldWorks.BOMConfigurationDim swSelData As SldWorks.SelectionMgrDim i As LongSet swApp = Application.SldWorksSet swModel = swApp.ActiveDocIf swModel.GetType = 1 ThenSet swBOM = swModel.Extension.CreateBOMTableData(False, False, False, False, False)If Not swBOM Is Nothing ThenswBOMConfig = swBOM.GetConfigurationFor i = 0 To swBOMConfig.GetCount - 1Dim swPart As SldWorks.PartDocSet swPart = swBOMConfig.GetNthSubConfiguration(i)Dim swPartName As StringswPartName = swPart.GetPathNameIf InStr(swPartName, "E") > 0 ThenDim newName As StringnewName = Replace(swPartName, "E", "HT-")swPart.SaveAs newName, True, FalseEnd IfNext i
End IfEnd If此代码片段自动将包含"E"的零件编号替换为"HT-"前缀，适用于标准件命名规范统一的情况。
当导入第三方插件导致字段名混乱（如"Part Number"被改为"WP001"），：
如果经常需要手动标注，：

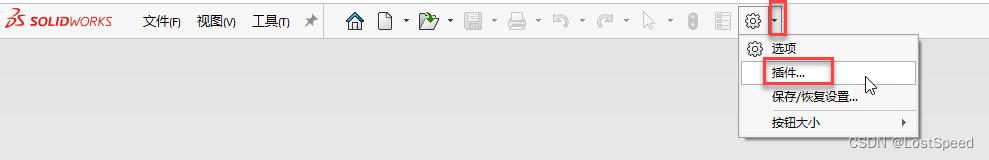

这是一款非官方但非常实用的插件，支持：
使用时注意：
该工具能：
：
某机械厂生产部门反馈：装配体包含50个零件，但明细表显示为78条。以下步骤：
最终不仅缩短了BOM生成时间，还避免了因结构混乱导致的采购错误。
制度建设：
工具矩阵：
培训要点：
将BOM优化体验纳入SOP启动阶段，模拟演练和专项诊断，确保每位工程师都能熟练掌握标准制作流程。
这个指南涵盖从基础操作到专业配置的完整解决方案，特别针对：
