SolidWorks配置特定的设置与使用方法

掌握SolidWorks配置特定设置，等于掌握了建模逻辑的一半。这里将深入剖析SolidWorks配置特定的设置与使用方法，提供高效建模的实用技巧，助你避免常见陷阱，提升设计效率。

一、核心概念解析

“配置特定”指的是为同一文件（零件、装配体、工程图）的特定配置单独定义的属性，如自定义属性、材料、质量覆盖等。这些属性仅在该配置下生效，不会影响其他配置。

二、操作步骤详解

• 设置位置：
• 打开文件，选择“文件 > 属性”（或右键点击设计树中的配置名，选择“属性”）。
• 切换到“配置特定”选项卡（非3DEXPERIENCE平台）或“配置属性”选项卡（3DEXPERIENCE平台）。

• 快捷键应用：
• 使用快捷键“Ctrl+1”快速访问属性设置。
• 使用“Ctrl+Alt+N”快速切换到下一个配置。

三、避坑注意事项

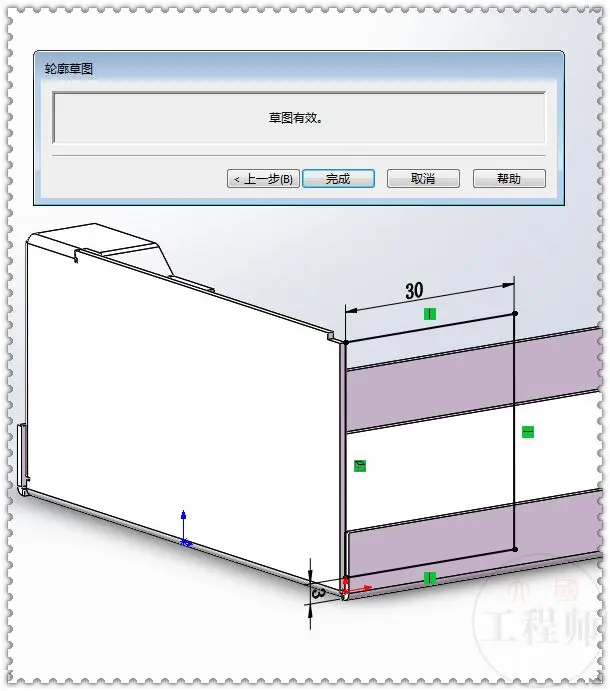

• 草图不封闭排查：
• 检查草图是否完全封闭，确保没有遗漏的线条或孔。
• 使用“草图检查”功能（快捷键“Ctrl+Shift+S”）来识别潜在问题。

• 后果：
• 草图不封闭导致建模错误，如无法生成实体或出现错误信息。

四、高阶参数解析

• 成形到下一面：
• 应用场景：在复杂零件设计中，当需要将一个面成形到另一个相邻面时，使用“成形到下一面”简化建模过程。

• 成形到一顶点：
• 应用场景：在装配体设计中，当需要将一个部件的特定顶点与另一个部件的顶点对齐时，使用“成形到一顶点”快速实现。

五、效率口诀

“配置特定巧应用，属性设置不迷路。草图封闭要检查，高阶参数省功夫。”

六、前置知识铺垫

在深入理解配置特定设置之前，您需要掌握以下基本概念：

• 草图设计原则
• 实体建模基础
• 装配体设计技巧

七、关联问题延伸

除了本文提到的内容，您还遇到以下问题：

• 如何批量管理多个配置的属性？
• 如何在工程图中正确显示配置特定属性？
• 如何在装配体中应用配置特定设置？
