sw样条曲线如何分解

在 SolidWorks（SW）中，‌“分解”样条曲线‌通常指将一条样条曲线拆分为多段独立曲线，或将其与其他曲线分离。根据公开资料，以下是几种常用方法：

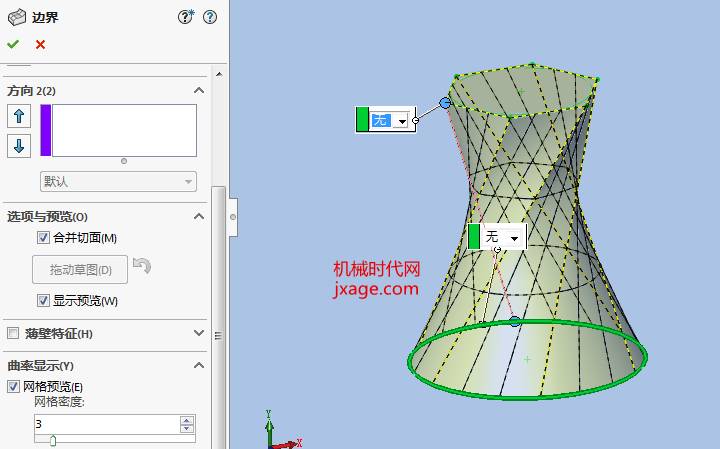

‌1. 使用“分割曲线”工具（推荐用于曲面/草图投影）‌

‌适用场景‌：将样条曲线投影到曲面或平面上，实现“分割”效果。

‌操作步骤‌：

绘制一条‌2D草图曲线‌（如直线、圆或样条曲线）。

进入 ‌【插入】→【曲线】→【分割线】‌。

选择分割类型（如‌投影‌）。

选择要分割的曲面/面，以及作为分割工具的草图。

点击 ‌确定‌，原曲面将被分割为多个独立面，其边界包含分割后的样条曲线部分 ‌‌

⚠️ 注意：‌3D草图无法用于投影分割‌；若使用开放式曲线，需确保其超出目标面范围，且‌不要勾选“单向”‌ ‌‌


‌2. 删除几何关系实现“分离”‌

‌适用场景‌：将两条‌合并后的样条曲线‌恢复为独立个体。

‌操作步骤‌：

选中合并后的样条曲线。

在 ‌PropertyManager 面板‌中，点击 ‌【添加几何关系】→【相切】‌（或删除端点重合关系）‌‌


若仍为一条曲线，可‌选中连接点并按 Delete 键删除该顶点‌，使曲线断开为两段 ‌‌

‌3. 使用“组合曲线”反向操作（间接分解）‌

‌组合曲线‌用于将多段曲线合并为一条，但‌无法直接“分解”‌。

若需还原，建议在合并前‌保留原始曲线副本‌，或重新绘制所需分段 ‌‌

‌总结建议‌

若目标是‌几何分割‌（如分模、分区域），优先使用 ‌【分割线】‌ 工具 ‌‌

若目标是‌断开合并的样条曲线‌，通过‌删除几何关系或顶点‌实现 ‌‌

SolidWorks ‌不提供直接“炸开”或“分解”样条曲线为多段的命令‌，需结合上述方法灵活处理。

如需视频演示，可参考：SolidWorks样条曲线工具使用 ‌‌
