SolidWorks 中的放样切除功能用于在两个或多个轮廓之间通过移除材料来切除实体模型,常用于创建渐变形状的孔或凹槽。
核心操作步骤

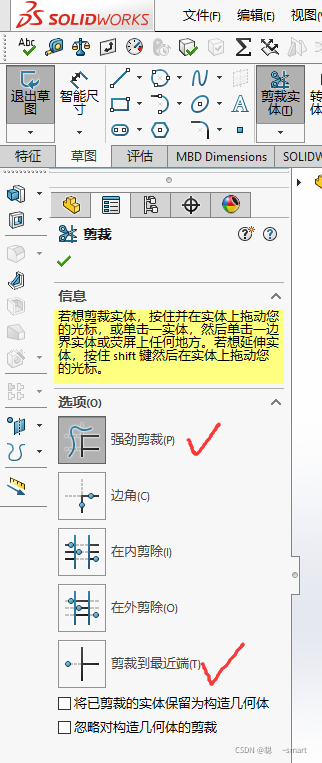

准备轮廓:在实体模型上绘制至少两个闭合草图轮廓,且轮廓需位于不同的基准面或模型面上 。
启动命令:单击“特征”工具栏中的“放样切除”按钮,或选择菜单栏“插入”→“切除”→“放样”。
选择轮廓:在属性管理器中按顺序点击各个草图轮廓,预览切除形状 。
确认生成:检查预览无误后,单击“确定”按钮完成操作 。
关键设置与技巧
引导线控制:若需精确控制中间形状,可添加引导线(草图曲线)来连接轮廓,限制放样路径 。
中心线参数:使用中心线引导放样形状,并可调整截面数以优化曲面质量 。
起始/结束约束:设置轮廓开始和结束处的相切条件(如垂直于轮廓),使过渡更平滑 。
注意事项实体前提:必须先有实体模型才能进行切除操作,无法在空白零件中直接使用 。
轮廓顺序:轮廓选择的先后顺序会影响生成结果,可通过“上移/下移”按钮调整 。
闭合要求:用于放样的轮廓通常要求是闭合的,以确保切除区域明确 。
