solidworks画圆弧切线

在 SolidWorks 中绘制‌切线圆弧‌（即与现有草图实体相切的圆弧），主要有以下几种常用方法，适用于不同场景：

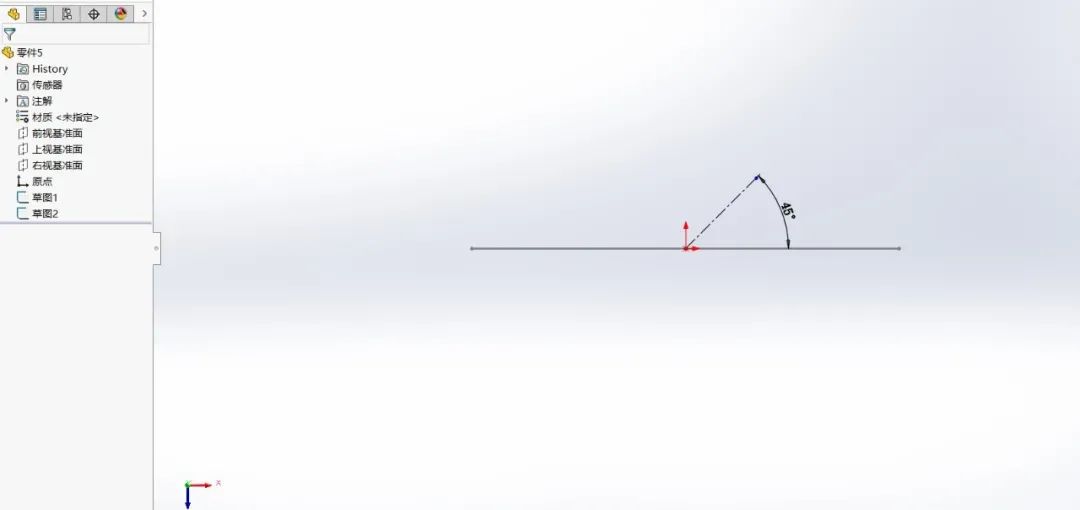

‌一、使用“切线弧”工具（推荐）‌

这是最直接的方式，适用于从直线、圆弧、椭圆或样条曲线的端点出发绘制相切圆弧。

‌操作步骤：‌

‌先绘制一条直线或已有圆弧‌。

进入草图模式，点击 ‌“圆弧”命令‌ → 选择 ‌“切线弧”‌（可在下拉菜单中找到）‌‌

‌单击已有实体的端点‌作为切线圆弧的起点。

‌拖动鼠标‌，SolidWorks 会自动推断你希望生成的是切线弧还是法线弧：

沿‌相切方向‌移动 → 生成‌切线弧‌；

沿‌垂直方向‌移动 → 生成‌法线弧‌‌‌

单击确定终点完成绘制。

💡 ‌技巧‌：若方向错误，可按 ‌Tab 键‌切换圆弧方向 ‌‌

‌二、从直线无缝切换为切线弧（高效绘图）‌


适用于连续绘制直线+圆弧组成的轮廓。

‌操作步骤：‌

绘制一条直线，保持 ‌“直线”工具处于激活状态‌。

‌按住鼠标左键不放‌，同时按键盘 ‌A 键‌（英文输入法）‌‌

此时系统自动切换为‌切线弧模式‌，拖动鼠标绘制圆弧。

松开鼠标完成圆弧，可继续按 A 切换回直线或其他弧段。

✅ 优势：无需手动切换工具，绘图更流畅。


‌三、绘制与两个圆/圆弧都相切的圆弧‌

若需绘制一个同时与两个已有圆相切的圆弧，可使用‌三点圆弧 + 几何关系约束‌：

使用 ‌“三点圆弧”‌ 工具，在两个圆的周边分别点击靠近的点作为起点和终点 ‌‌

选中刚画的圆弧和其中一个圆，添加 ‌“相切”几何关系‌。

同理对另一个圆也添加相切关系。

必要时通过标注尺寸精确定义圆弧位置。

⚠️ 注意：此方法可能需要手动调整圆弧位置以确保正确相切。

‌四、隐藏技巧提升效率‌

‌切换命令快捷键‌：按 ‌A‌ 可在不同圆弧类型间循环切换 ‌‌

‌设置默认圆弧类型‌：在圆弧命令的下拉菜单中，右键选择常用类型（如三点圆弧）→ 设为默认，下次打开软件即生效 ‌‌

‌自动过渡‌：从直线末端直接拖动鼠标，SolidWorks 常能自动识别并生成切线弧 ‌‌

如需官方详细说明，可参考：SOLIDWORKS 帮助 - 绘制切线弧 ‌‌
