solidworks画大小头

在 SolidWorks 中绘制‌大小头‌（即变径管或锥形过渡段），常用的方法有以下几种，适用于不同场景（如实体建模、钣金展开等）。以下是主流且实用的操作方式：

‌一、实体大小头的常用建模方法‌

‌方法1：旋转凸台/基体（适用于对称变径）‌

选择前视基准面，进入草图绘制。

绘制一条‌水平中心线‌作为旋转轴。

在中心线一侧，用直线绘制大小头的‌轮廓截面‌（梯形或带圆角的变截面）。

标注尺寸，确保几何关系正确（如对称、平行等）。

退出草图，点击 ‌“旋转凸台/基体”‌，选择中心线为旋转轴，确认生成实体。‌‌

‌方法2：扫描（Scan）+ 引导线（适用于复杂曲线变径）‌

在前视基准面绘制‌端面圆‌（大端和小端直径）。

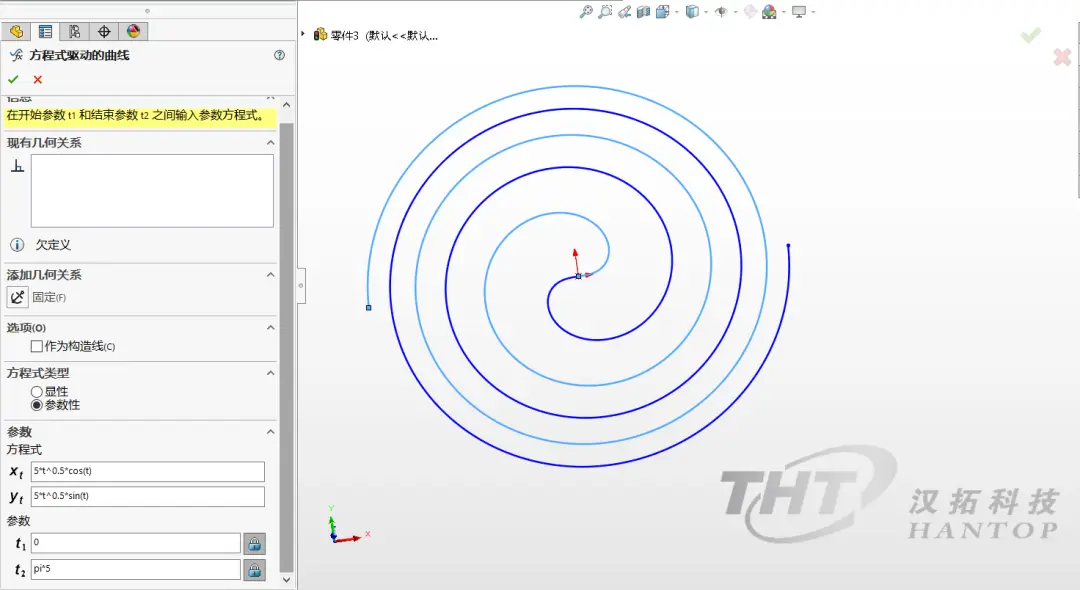

在右视或上视基准面绘制‌螺旋线或曲线‌作为路径和引导线。

使用 ‌“扫描”‌ 特征：

轮廓：选择端面圆草图；

路径：选择中心线或螺旋线；


勾选 ‌“使用引导线”‌，选择之前绘制的引导线。‌‌

可添加圆角优化边缘。

‌方法3：放样（Loft，适用于多截面过渡）‌

创建多个平行基准面（如前视、偏移100mm等）。

在每个基准面上绘制对应直径的圆。

选择 ‌“放样凸台/基体”‌，依次选择各圆作为截面轮廓。‌‌

‌二、钣金大小头的展开方法‌


若需制作‌钣金材质‌（如铁皮）的大小头并展开下料：

在前视基准面绘制‌变径轮廓草图‌（含板厚修正）。

偏移基准面至高度 H，绘制另一端截面。

使用 ‌“放样折弯”‌ 特征：

选择两个草图；

设置板厚（如 2mm）；

设置 K 因子（通常 0.5）。

点击 ‌“展开”‌ 按钮，SolidWorks 自动计算展开图。‌‌

展开后可另存为 DWG 导入 CAD 进行下料标注。

‌三、推荐学习资源‌

SolidWorks 如何绘制 PVC 变径大小接头 ‌‌

两种方法做钣金大小头的展开 ‌‌

3D溜溜网大小头建模问答 ‌‌

根据实际需求（是否钣金、是否对称、是否带圆角）选择合适方法即可。
