在 SolidWorks 中绘制槽钢,最标准的方法是使用焊件模块中的“结构构件”功能,可直接调用国标或国际标准型材库生成 。以下是具体操作步骤及注意事项:
🛠️ 核心绘制步骤
绘制路径草图:新建零件,选择基准面绘制3D 草图,用直线画出槽钢的中心线路径,完成后退出草图 。
启用焊件命令:在顶部工具栏空白处右键,勾选“焊件”,点击工具栏中的结构构件 。
选择型材规格:在属性面板中,标准选择GB(国标),类型选择槽钢(或 Channel),挑选具体规格(如 10、12.6等)。
生成与调整:点击草图线段生成槽钢,若方向不对,使用找出轮廓功能点击端点调整,或通过镜像/旋转角度修正 。
⚙️ 常见问题与备选方案
轮廓方向调整:生成后若槽口方向不符,可在属性管理器中点击“镜像轮廓”或旋转角度,确保开口朝向正确 。

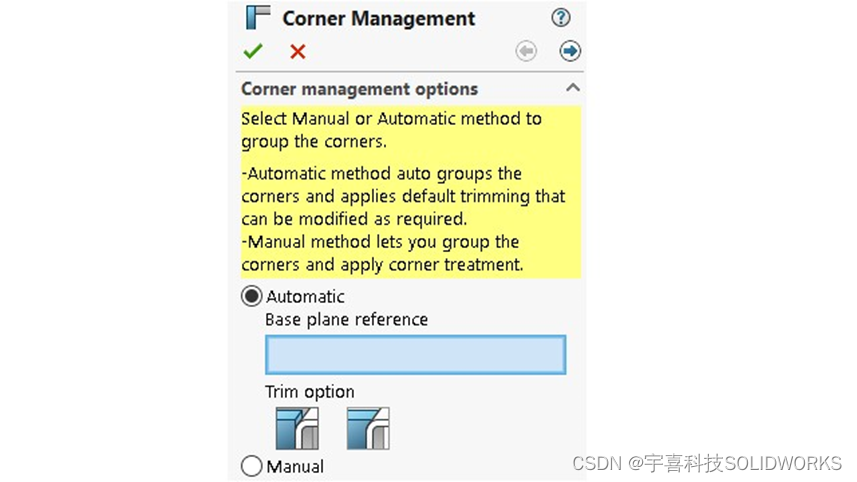

裁剪与延伸:多根槽钢连接处若有干涉,使用焊件工具栏中的裁剪/延伸命令,指定边界进行修剪 。
备选拉伸法:若无需焊件属性,可绘制槽钢截面草图,使用拉伸凸台命令生成实体,适合非标定制 。
