solidworks画螺纹线

阅读数 1

在 SolidWorks 中画螺纹线主要分两种情况：一种是‌仅用于图纸标注的“装饰螺纹线”‌，另一种是‌用于实体建模的“真实螺纹”‌。根据需求选择对应方法，操作更精准。‌‌‌

🚀 快速标注：装饰螺纹线

若只需在工程图或模型上示意螺纹位置，无需真实几何体：

‌选择边线‌：点击圆柱形特征的圆形边线（孔或轴）。‌‌‌

‌插入注解‌：单击“插入”>“注解”>“装饰螺纹线”。‌‌‌

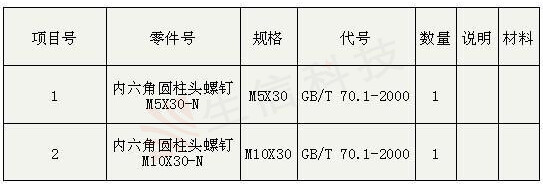

‌设置规格‌：在属性栏设定螺纹标准（如 ISO）、大小（如 M10）及深度，点击确定即可。

‌注意‌：2022 版后装饰螺纹线归属逻辑有调整，若需兼容旧版可在模板中设置。‌‌‌

🔨 实体建模：真实螺纹画法

若需生成真实螺纹几何体（如用于 3D 打印或干涉检查）：

‌螺纹线特征法‌：点击“插入”>“特征”>“螺纹线”，选择边线并设置螺距、深度，系统自动生成切除或拉伸螺纹。‌‌‌

‌螺旋线扫描法‌：

绘制‌螺旋线‌：定义螺距和圈数。

绘制‌轮廓‌：在螺旋线起点基准面画三角形轮廓。

‌扫描切除‌：沿螺旋线路径扫描切除轮廓，形成真实牙型。‌‌‌

‌异型孔向导‌：针对内螺纹，直接使用“异型孔向导”选择螺纹孔规格，一键生成。‌‌‌

🔍 疑难解决：螺纹线不显示

若操作后看不到螺纹线：

‌检查显示设置‌：右键设计树“注解”>“细节”，勾选“上色的装饰螺纹线”。

‌确认视图模式‌：确保未开启“切边不可见”等过滤选项。‌‌‌
