solidworks曲面填充不了

‌SolidWorks 曲面填充失败通常是由于边界不封闭、边线不连续或几何过于复杂等原因导致。‌ 解决的关键是确保填充区域由完全闭合且连续的边线定义，并检查共面性、参数设置或软件版本。

常见失败原因

‌边界未闭合‌：填充曲面功能要求所选边线必须形成一个完全封闭的区域，任何缺口或交叉都会导致失败。

‌边线不连续‌：边线存在断点、重叠或不光滑部分，系统无法识别为有效边界。

‌几何形状过于复杂‌：复杂的相交曲线或曲面可能使软件难以生成填充曲面。

‌边线不共面‌：如果所选边线不在同一平面上，填充操作可能无法进行。


‌参数设置不当‌：如曲率控制类型（相切或接触）选择错误，或未正确使用“合并结果”等选项。

‌软件版本问题‌：某些 SolidWorks 版本可能存在特定 bug，相同操作在不同版本下结果可能不同。‌‌‌

解决方法

‌检查并修复边界‌

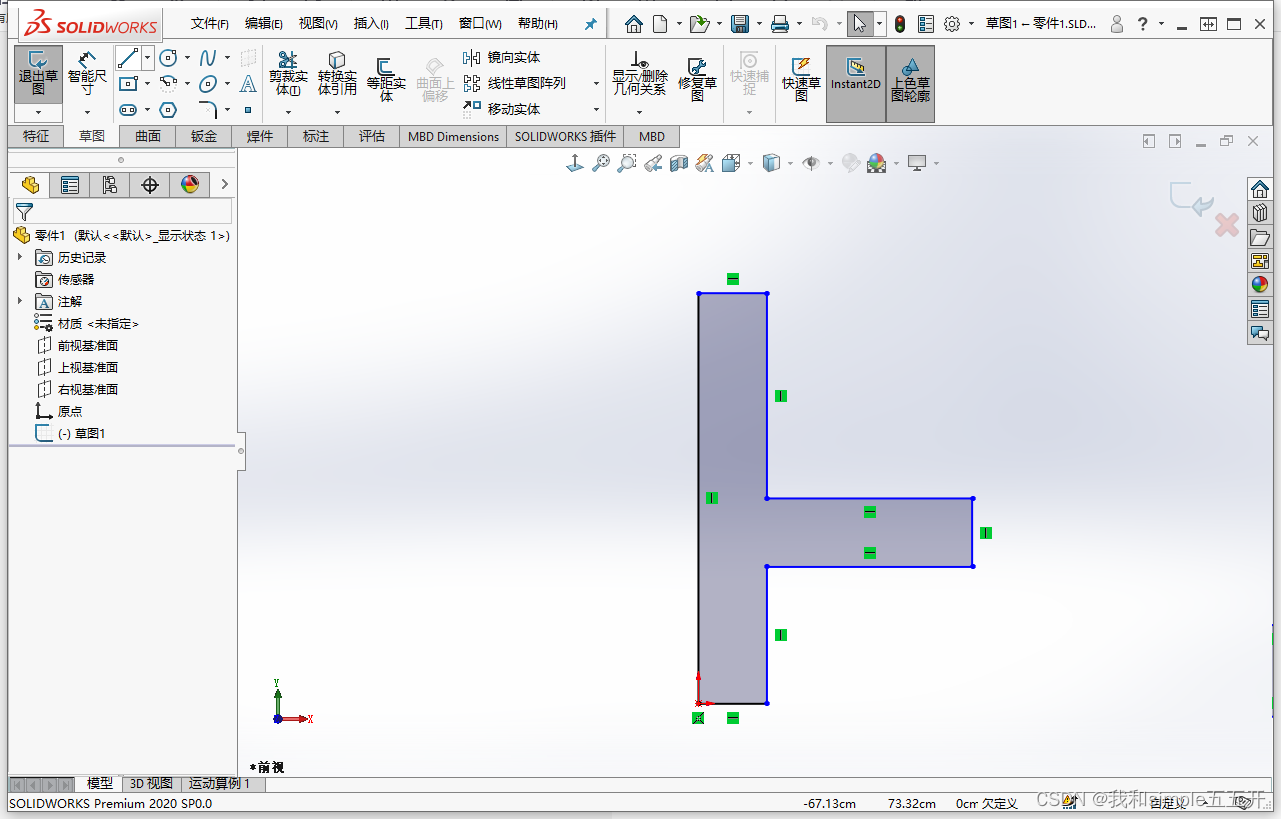

确保所有边线形成一个闭合环，无间隙或交叉。

使用“检查实体”工具或手动放大查看边线连接处。‌‌‌


‌简化几何形状‌

对于复杂相交区域，尝试用更简单的曲线（如样条曲线）重新绘制边界，或分割面后再填充。‌‌‌

‌确保边线共面‌

如果边线来自不同平面，可通过平移、旋转草图或使用“平面区域”工具使其共面。‌‌‌

‌调整填充参数‌

在填充曲面属性管理器中，尝试更改“曲率控制”为“相切”或“接触”，并勾选“应用到所有边线”。


若需生成实体，勾选“合并结果”；若仅需曲面，则取消勾选。‌‌‌

‌正确选择边线‌

选择边线时，可尝试右键选择“开环”以正确识别边界。‌‌‌

‌更新或更换软件版本‌

如排除上述问题仍报错，可尝试更新 SolidWorks 到最新版，或参考社区反馈调整版本。‌‌‌

‌使用替代方法‌

若填充曲面始终失败，可考虑手动绘制闭合草图后使用“平面区域”或“边界曲面”等功能修补。‌‌‌
