solidworks画机床罩壳

在 SolidWorks 中绘制机床罩壳，通常涉及钣金设计或实体建模，具体方法取决于罩壳的结构复杂度和功能需求（如是否需要折弯、冲孔、伸缩等）。以下是基于公开资料整理的主流方法和关键步骤：

‌一、常用建模方法‌

‌钣金建模‌：适用于带折边、法兰、冲孔的金属罩壳，支持展开计算材料用量。

‌曲面/实体混合建模‌：适用于外形复杂、非规则几何的罩壳（如风琴式、带弧面结构）。

‌装配体建模‌：用于多节伸缩式防护罩（如钢制导轨防护罩），可模拟运动状态。

‌二、典型操作流程（以钣金罩壳为例）‌

‌创建基体‌

使用 ‌“基体法兰”‌ 或 ‌“薄片”‌ 命令，在前视基准面绘制草图并拉伸成初始钣金形状 ‌‌

‌添加法兰与边线‌

使用 ‌“边线法兰”‌ 在边缘生成折弯结构，设置法兰深度和折弯半径 ‌‌

对复杂轮廓可使用 ‌“斜接法兰”‌ 或 ‌“多边形法兰”‌ ‌‌

‌特征处理‌

‌打孔‌：在所需面绘制圆形草图，用 ‌“拉伸切除”‌ 生成通孔或螺纹孔 ‌‌

‌阵列‌：使用 ‌“线性草图阵列”‌ 或 ‌“圆周阵列”‌ 快速复制多个相同特征（如长圆槽、安装孔）‌‌

‌镜像‌：对称结构可通过 ‌“镜像实体”‌ 提高建模效率 ‌‌


‌边角处理‌

使用 ‌“边角”‌ 命令对折弯交角进行倒角或圆角处理，避免干涉 ‌‌

‌展开验证‌

完成3D建模后，点击 ‌“展平”‌ 查看2D展开图，用于加工下料；再点击一次恢复3D ‌‌

‌三、特殊类型罩壳参考‌

‌钢制导轨防护罩（多节伸缩式）‌

按节段分别建模，用 ‌装配体配合‌ 实现滑动与重叠，支持拖动仿真 ‌‌

关键公式：

上部宽度：

𝐻



≥

(



+

𝑑

)

𝑛


+



H1≥(5+d)n+

最大拉伸量：

𝐿

𝑒

=

(

𝑥

−



)

(

𝑛

−



)

+

𝑥

+

𝐿


𝑔

Le=(x−15)(n−1)+x+Lg

其中

𝑑

d 为板厚，

𝑛

n 为节数，

𝑥

x 为每节长度 ‌‌

‌风琴防护罩（防尘罩）‌

使用 ‌“扫描曲面” + “线性阵列”‌ 构建褶皱结构，删除底部尺寸约束以实现伸缩功能 ‌‌

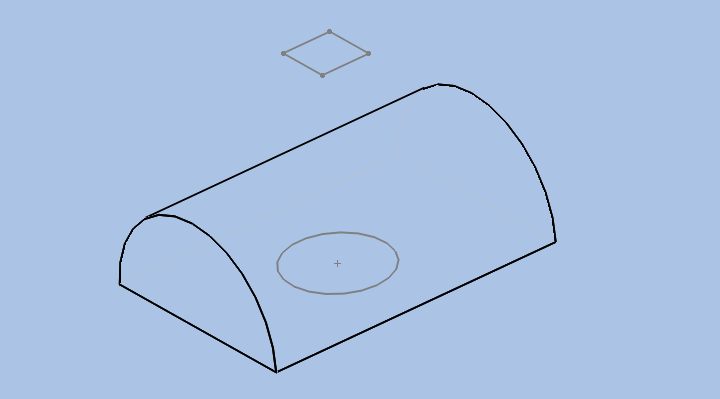

‌带孔防护罩‌

可采用 ‌“填充阵列” + “包覆”‌ 或 ‌“变形”‌ 命令实现曲面打孔 ‌‌

‌四、推荐学习资源‌

‌视频教程‌：SolidWorks钣金机床外罩绘制教程（哔哩哔哩，2026年1月发布）‌‌

‌免费图纸参考‌：

龙门机床钣金外罩（沐风网）（SolidWorks 2020，需300沐风币）‌‌

设备防护罩SW模型（沐风网）（支持2019版本，仅需10沐风币）‌‌

提示：若用于实际生产，建议在建模时预留加工余量（如折弯补偿、激光切割间隙），并导出2D工程图标注公差。
