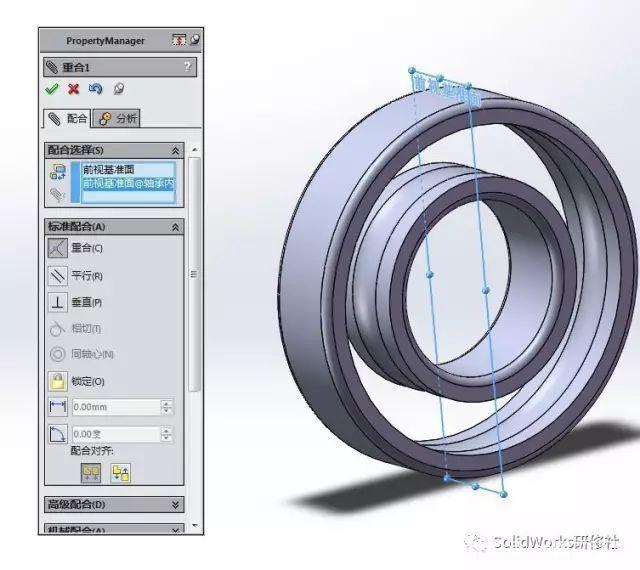

solidworks快速草图命令

在 SolidWorks 中，“快速草图”（RapidSketch）是一种高效创建草图的功能，允许用户在激活任意草图工具后，直接在模型的平面或基准面上开始绘制草图，而无需预先选择草图平面。

快速草图使用方法

‌启用方式‌：

打开零件文件。

在 ‌草图‌ 选项卡中点击 ‌“快速草图”‌ 按钮，或点击 ‌草图工具栏‌ 上的 ‌“快速草图”‌ 图标 ‌‌

激活任意草图工具（如直线、圆、矩形等）。

将鼠标指针悬停在模型的任意平面或基准面上，软件会自动创建草图并进入绘制状态 ‌‌


‌核心优势‌：

‌无需手动选择基准面‌：系统自动识别并基于当前指针所在平面生成草图。

‌支持中途切换工具‌：可在绘制过程中随时更换草图工具，提升操作流畅度 ‌‌

‌适用于复杂模型中的任意面‌：特别适合在装配体或复杂零件中快速在非默认平面上建模 ‌‌

补充技巧（提升效率）

‌启用屏幕数字输入‌：

勾选 ‌工具 → 选项 → 系统选项 → 草图 → 在生成实体时启用屏幕上的数字输入‌，可在绘制时实时看到长度、角度等数值 ‌‌

‌动态尺寸调整（Instant2D）‌：

激活后，点击尺寸并拖动控标，可直观修改草图大小 ‌‌

‌快速转换为构造线‌：

绘制完成后，选中实体，按 ‌Alt + C‌ 可快速切换为构造线 ‌‌

⚠️ 注意：“快速草图”功能在 ‌SOLIDWORKS 2024 及更高版本‌ 中可用，且需确保当前处于 ‌零件或装配体环境‌，而非工程图模式 ‌‌
