sw composer入门教程

以下是 ‌SOLIDWORKS Composer 入门教程‌ 的核心内容整理，结合最新公开资料（截至2026年5月），适合初学者快速上手。

‌一、什么是 SOLIDWORKS Composer？‌

SOLIDWORKS Composer 是一款‌技术沟通工具‌，用于将 3D CAD 模型转换为：

技术文档（如装配说明书、维护指南）

交互式动画

营销图像与视频

BOM（物料清单）与爆炸图

‌无需 CAD 专业知识‌，即可基于现有 3D 模型（如 .sldasm、.step、.3dxml 等）创建高质量可视化内容 ‌‌

‌二、软件界面与基本操作‌

‌主界面组成‌ ‌‌

左窗格：装配、协同、视图、BOM 等选项卡

视口：3D 模型显示区域

时间轴：控制动画关键帧

工作间：发布、渲染、几何操作等功能入口

属性窗格：调整选中对象的参数

‌初始设置建议‌ ‌‌

打开窗口 → 显示/隐藏 → 勾选：‌视图、装配、协同、属性、时间轴‌

确保使用 ‌独立显卡‌，内存建议 ≥16GB

支持格式：直接拖入 .step、.3dxml、.sldasm（需还原轻化零件）


‌三、入门核心流程‌

‌导入模型‌

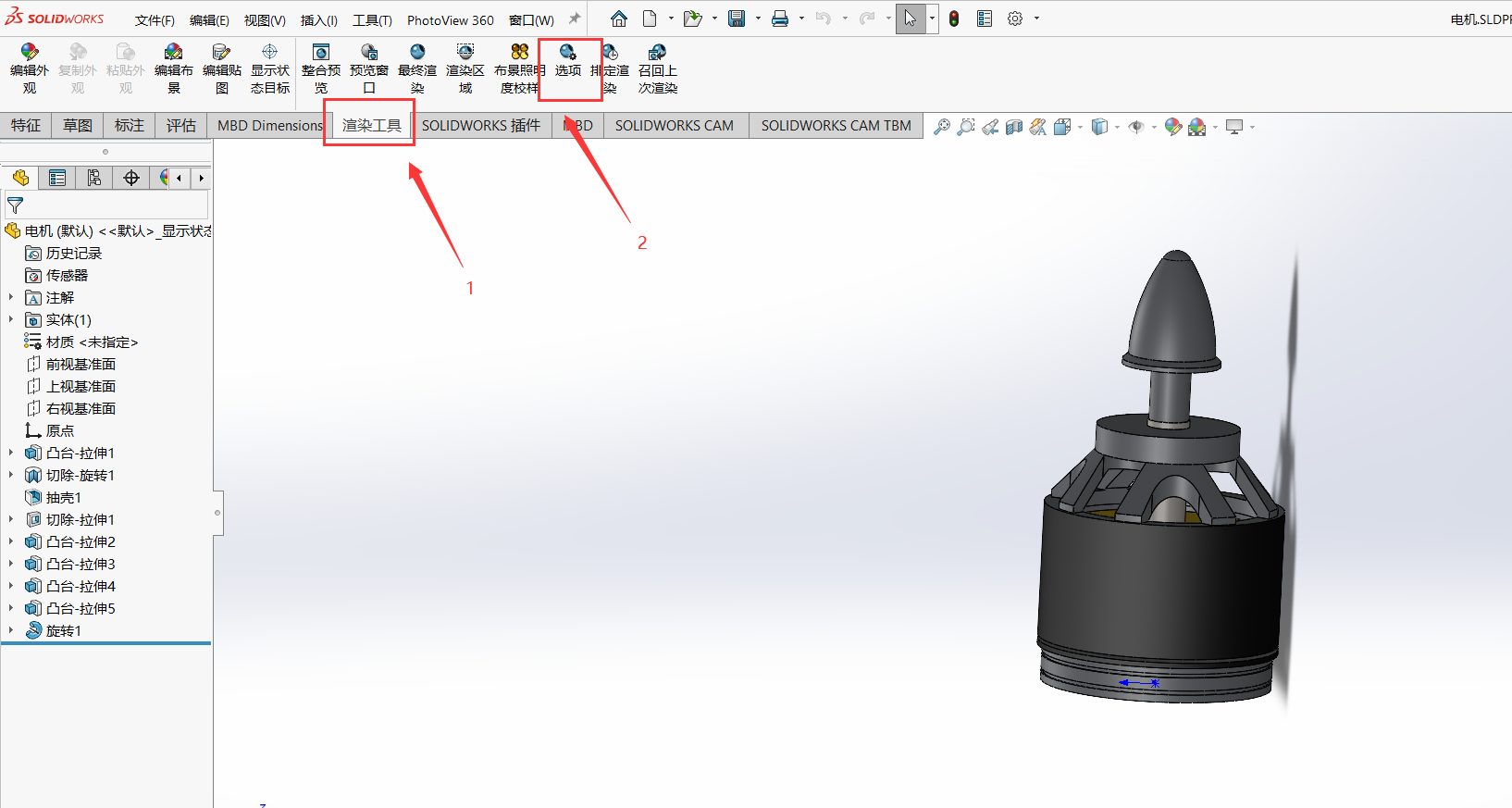

方法1：在 SOLIDWORKS 中另存为 .smg 格式后打开

方法2：直接将 CAD 文件拖入 Composer 窗口 ‌‌

‌创建视图‌

进入 ‌视图模式‌（左上角图标）

点击 ‌“创建视图”‌ → 命名（如 “Default”）

调整相机角度、渲染样式、隐藏/显示零件

修改后点击 ‌“更新”‌ 保存当前视图状态 ‌‌

‌使用 Digger（局部放大）‌

按空格键激活 Digger 工具


可设置：缩放、切除、X射线、洋葱皮效果

生成后可另存为新视图用于细节展示 ‌‌

‌制作简单动画‌

切换到 ‌动画模式‌

在时间轴设置关键帧（如 0s、3s）

移动零件 → 自动记录位置关键帧

支持路径动画（如球沿轨道运动）‌‌

‌输出与发布‌

支持导出为：‌PDF、HTML、PPT、EXE、JPG、PNG、AVI‌ 等 ‌‌

高分辨率图像：勾选抗锯齿，取消 Alpha 通道（除非需要透明背景）‌‌

‌四、推荐学习资源‌

‌免费视频教程‌（B站）：

SOLIDWORKS Composer使用指南(2018版)-配套视频 ‌‌

完整composer教程（含12章系统课程）‌‌

‌书籍‌：

《SOLIDWORKS® Composer使用指南（2023版）》机械工业出版社，ISBN: 9787111739234，含练习文件与教学视频 ‌‌

《SOLIDWORKS® Composer使用指南（2018版）》机械工业出版社，ISBN: 9787111607342 ‌‌

‌五、实用技巧‌

‌习惯先创建 “Default” 视图‌，作为初始状态备份 ‌‌

‌使用选择集‌ 快速选中多个零件（装配 → 选择集）‌‌

‌动画优化‌：用过滤器只显示关键角色，避免干扰 ‌‌

‌交互功能‌：可添加按钮、链接、颜色配置等，用于培训或投标演示 ‌‌

如需进一步了解某项功能（如爆炸图、BOM表、漫游动画），可告知具体方向。
