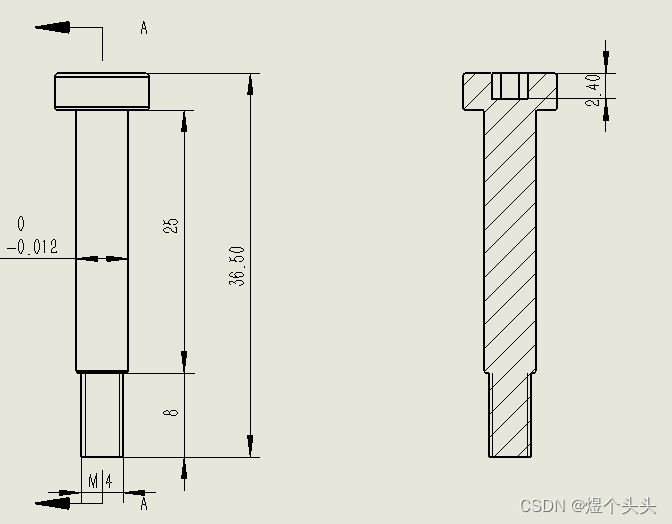

在 SolidWorks(SW)中创建精确几何体时出现错误,通常与模型拓扑、数据精度或建模逻辑有关。根据权威公开资料,以下是常见错误类型及对应解决方法:一、常见错误类型与修复方法
“实体间隙或重叠”错误
原因:几何表面之间存在微小缝隙或重叠。
解决:使用 “修复工具”中的“缝合间隙”功能。
调整导入模型的精度设置(如 STEP/IGES 导入时提高容差值)
“无效的实体拓扑结构”错误
原因:模型在导入或编辑过程中拓扑信息丢失(如边、面连接异常)。
解决:使用 “检查实体”工具(工具 > 评估 > 检查)定位问题。
尝试 “输入诊断” 功能自动修复
“零厚度几何体”错误
原因:边线或顶点未正确连接相邻面,导致数学上无效的几何(如拉伸切线到孔)。
解决:添加或移动材质以正确连接几何。
在拉伸特征中 清除“合并结果”,生成多实体零件
“悬空几何体”错误(草图相关)
原因:草图尺寸或几何关系引用了已删除或未还原的模型元素。
解决:使用 “显示/删除几何关系” 工具,重新关联悬空的尺寸或约束。
手动拖动悬空控标至有效几何体上
“边界表示(B-Rep)错误”
原因:复杂曲面或从其他 CAD 系统转换的数据兼容性差。
解决:使用 “输入诊断” 自动修复。
简化几何结构,避免过度复杂的曲面
二、预防与最佳实践
优先使用 Parasolid 或 STEP 格式 导入外部模型,避免使用 IGES(易丢失拓扑)
开启“重建模型时验证”选项(工具 > 选项 > 系统选项 > 性能),可在建模早期发现错误(但会降低性能)
草图务必完全约束,避免后期修改导致连锁报错
建模顺序遵循“主体→细节”,先拉伸主体,再添加孔、圆角等特征
对于装配体,避免过度约束,保留必要自由度
三、快速诊断流程
按 Ctrl + Q 全面重建模型,定位首个失败特征。
右键该特征 → “什么错?” 查看具体错误信息。
根据错误类型,应用上述对应修复方法。
若为导入模型,使用 “检查实体” 工具全面扫描几何问题
如需官方操作指引,可参考:SolidWorks 帮助 - 检查模型几何。
