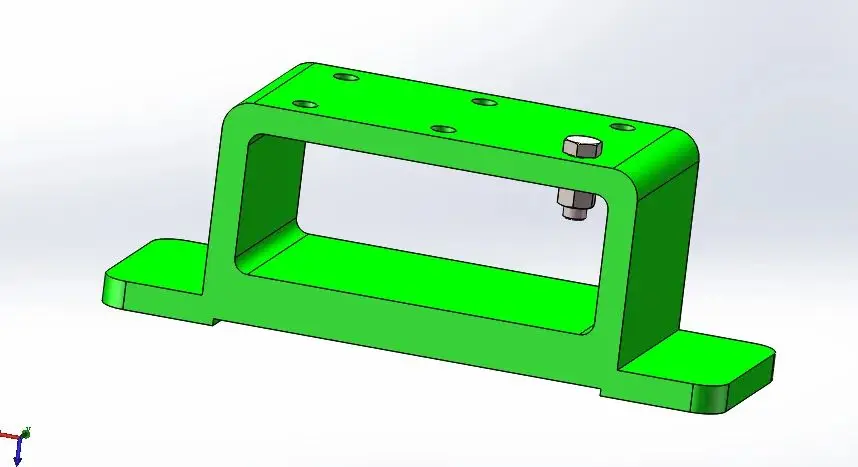

在 SolidWorks 中移动单个零件,主要取决于当前所处的环境(零件模式 或 装配体模式)。根据公开资料和常见操作场景,以下是适用于 装配体中移动单个零件 的主流方法:前提条件
零件不能是“固定”状态(若为固定,需右键 → “浮动”)。
零件必须在配合关系允许的自由度范围内移动。
若子装配体处于编辑状态,需先退出编辑才能移动其内部零件。
常用移动方法
通过拖动自由移动
在图形区域中直接选中要移动的零件。
按住鼠标左键拖动,零件将在配合允许的自由度内随鼠标移动。
⚠️ 若无法拖动,请检查是否启用了该功能:工具 > 选项 > 系统选项 > 装配体,确保勾选了“通过拖动移动零部件”
使用三重轴精确移动
选中零件后,图形中会出现三重轴(X、Y、Z 轴及环)。
拖动:臂杆:沿对应轴方向移动。
环:在对应平面内移动。
右键点击中心球,可选择:显示转化 XYZ 框:输入绝对坐标。
显示转化三角形 XYZ 框:输入相对偏移量
使用 PropertyManager 进行精确控制
点击 装配体工具栏 中的 “移动零部件”,或通过菜单 工具 > 零部件 > 移动
在弹出的 PropertyManager 中:选择零件。
选择移动方式(如“自由拖动”、“沿装配体 XYZ”、“由 Delta XYZ”等)。
输入具体数值或选择参考实体后应用
通过修改配合关系调整位置
若零件因配合被完全约束,需调整或删除配合:右键点击零件 → “查看配合”。
在“配合”属性管理器中,找到相关配合(如“重合”、“距离”)。
双击编辑参数,或右键配合选择 “删除” 后重建
注意事项
移动操作仅影响当前配置,除非在 PropertyManager 中勾选“此配置”选项
在 eDrawings 或 工程图 中移动零件不会保存到原装配体文件
若需物理移动整个文件位置(如从一个文件夹移到另一个盘),应使用 右键 → 显示更多 → 移动,以保留装配关系
如需进一步操作指导,可参考官方帮助文档:SolidWorks 移动零部件帮助。
