solidworks成型工具

‌SolidWorks 成型工具‌是专门用于钣金设计的特征功能，它模拟物理冲压模具，能在钣金零件上快速生成百叶窗、凸缘、肋材等复杂形状 。您可以直接调用软件自带的工具库，也能自定义创建并保存为 ‌.sldftp‌ 格式文件以便重复使用 。更多详细操作指南可参考 SolidWorks 官方帮助文档（help.solidworks.com）。‌‌‌

🛠️ 成型工具是什么

‌核心定义‌：成型工具如同虚拟的冲压模子，通过折弯、伸展或切除材料来生成特定的成形特征，例如百叶窗、矛状器具、法兰和筋等 。

‌文件格式‌：自定义的成型工具通常保存为 ‌成形工具 (*.sldftp)‌ 文件，旧版本技术中也可能使用零件文件 (*.sldprt) 并存入特定文件夹 。

‌适用范围‌：该功能‌只能应用到钣金零件上‌，目标零件必须在 FeatureManager 设计树中具有钣金特征（如“钣金 1"）。‌‌‌


📝 如何创建成型工具

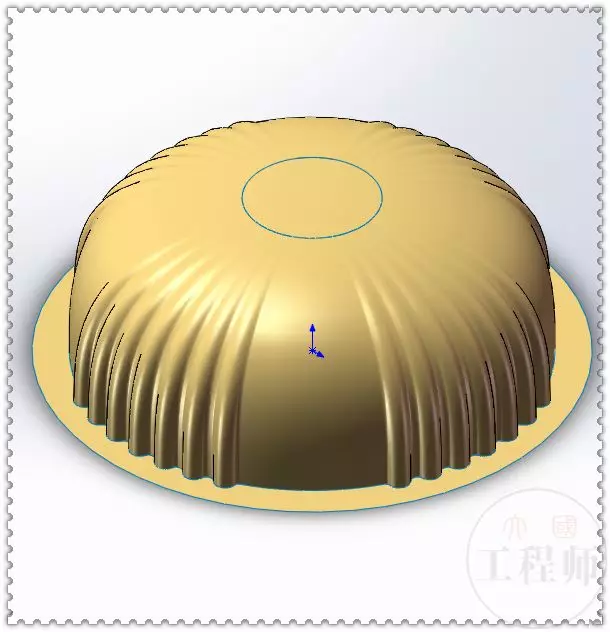

‌建立模型‌：新建零件文件，绘制用于成型的几何体（如凸台），不需要基体即可创建 。

‌设置属性‌：

‌停止面‌：选择与钣金零件接触的面，工具在此面上停止 。

‌要移除的面‌：选择需要在钣金上切除材料的面（如冲孔），若不需切除则不选 。


‌插入点‌：定义定位草图或点，用于确定工具在目标零件上的精确位置 。

‌保存入库‌：

单击“文件 > 另存为”，类型选择“成形工具 (*.sldftp)" 。

或者将零件保存到设计库中标记为“成形工具”的文件夹中，并右键该文件夹选择“成形工具文件夹”进行指定 。‌‌‌

🚀 如何使用成型工具


‌调用工具‌：在任务窗格的“设计库”中找到"forming tools"或自定义文件夹，直接拖拽工具到钣金零件表面 。

‌定位调整‌：

拖入后会弹出属性窗口，可设置旋转角度（如 180°） 。

通过标注尺寸或几何关系定义插入点位置，支持线性阵列或镜像操作 。

‌注意事项‌：

需考虑最小曲率半径 (MRC) 与钣金厚度的关系，超出限制可能导致结果无效 。

若工具未显示或无法使用，检查目标零件是否为钣金零件，以及文件夹是否已正确设置为成形工具库 。‌‌‌
