sw方程式画凸轮

在 SolidWorks（SW）中使用‌方程式绘制凸轮‌，通常用于创建具有复杂运动规律的‌圆柱凸轮‌或‌盘形凸轮‌。根据最新公开资料（截至2026年），主流方法是通过 ‌3D 草图 + 方程式驱动的曲线‌ 来实现。

‌核心步骤（基于方程式绘制凸轮）‌

‌新建 3D 草图‌

进入“草图”选项卡 → 选择“3D 草图”。

‌插入方程式驱动的曲线‌

在 3D 草图中，点击“插入” → “曲线” → “方程式驱动的曲线”。

‌输入极坐标或参数方程‌

凸轮轮廓常用‌极坐标形式‌表示，例如：

半径

𝑟

=

𝑟



+

ℎ

⋅

𝑓

(

𝜃

)

r=r



​

+h⋅f(θ)

其中：


𝑟



r



​

基圆半

ℎ

h：升程

𝑓

(

𝜃

)

f(θ)：运动规律函数（如正弦、摆线等）

𝜃

θ：转角（变量）

示例（六边形凸轮，半径 150，高度 20，6 个凸起）‌‌

plaintext

x = 150 * cos(t * pi)

y = 150 * sin(t * pi)

z = 20 * sin(6 * t * pi)

t 为参数（0 到 1 对应 0° 到 360°）

pi 是圆周率

‌生成对称另一半曲线（如需）‌

复制上述曲线，修改参数（如 z = -20 * sin(6 * t * pi)）以生成对称部分。


‌使用“组合曲线”‌

将多段曲线合并为一条连续曲线，便于后续扫描或切除操作。

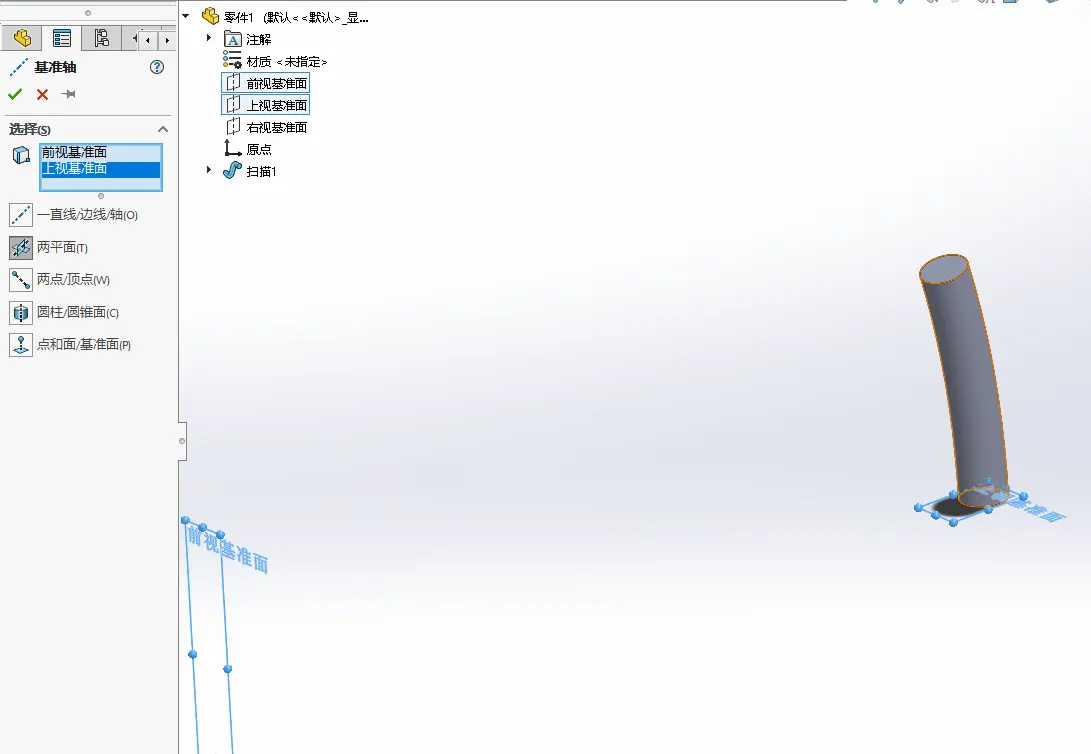

‌创建凸轮实体‌

在基准面上绘制扫描轮廓（如矩形或圆形）。

使用“扫描”或“扫描切除”，路径选择刚才生成的组合曲线。

可勾选“合并平滑的面”以获得连续曲面。

‌添加倒角、圆角、抽壳等细节‌

根据设计需求完成最终建模 ‌‌

‌其他推荐方法‌

‌使用 SolidWorks Toolbox 插件‌（适用于标准凸轮）‌‌

激活插件 → 选择“凸轮” → 设置类型（圆形/线性）、推杆类型、运动规律（正弦、摆线等）→ 自动生成。

适合初学者或标准件设计。

‌通过运动仿真生成轨迹‌（适用于自定义运动）‌‌

在 Motion 分析中跟踪关键点轨迹 → 生成空间曲线 → 投影到草图 → 拉伸/切除成凸轮。

‌注意事项‌

‌单位一致性‌：确保方程中所有参数单位统一（推荐使用 mm）。

‌参数范围‌：t 通常从 0 到 1，对应 0° 到 360°。

‌曲线平滑性‌：避免加速度突变，优先选用‌正弦加速度‌或‌多项式运动规律‌ ‌‌

如需详细操作演示，可参考以下视频教程：

四分钟学会SolidWorks空间圆柱凸轮的绘制 ‌‌

SolidWorks方程式绘制圆柱凸轮槽 ‌‌
