solidworks如何裁剪圆的一部分

在 SolidWorks 中裁剪圆的一部分，主要通过 ‌草图中的“剪裁实体”工具‌ 实现。由于圆是封闭曲线，不能直接用常规方式修剪，需结合特定剪裁模式或先将其转换为圆弧。以下是常用方法：

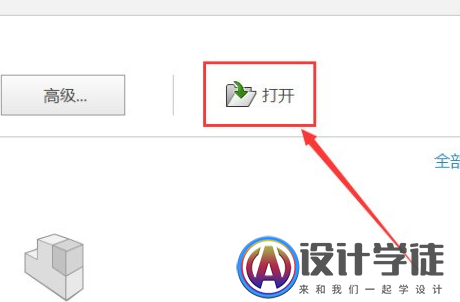

草图内裁剪圆的一部分

‌使用“剪裁到最近端”‌

适用于圆与其他线条相交的情况：

绘制圆和一条与之相交的直线（如需裁掉圆的一半）。

点击 ‌“剪裁实体”‌（草图工具栏）或通过 ‌“草图” → “剪裁”‌。

在属性管理器中选择 ‌“剪裁到最近端”‌。

鼠标点击圆上要被删除的部分，系统会自动裁剪至最近交点 ‌‌

‌使用“在内剪除”或“在外剪除”‌

适用于两个边界实体（如两条相交直线）围成区域：

绘制两条直线穿过圆，形成夹角。


选择 ‌“在内剪除”‌，先选两条直线作为边界，再点击圆上要删除的内部区域 ‌‌

红色高亮部分即为将被删除区域，点击确认即可。

‌使用“强劲剪裁”‌

手动拖选要删除的圆弧段：

选择 ‌“强劲剪裁”‌。

按住鼠标左键并拖动，划过需删除的圆弧部分即可删除 ‌‌

⚠️ 注意：若圆未与其他实体相交，部分剪裁模式（如“剪裁到最近端”）可能无效，此时建议先用直线分割圆，再进行修剪 ‌‌

工程图中裁剪视图（非模型）

如需在 ‌工程图视图‌ 中只显示圆的一部分（如局部剖视）：


在视图中绘制一个闭合轮廓（如圆或矩形）。

点击 ‌“裁剪视图”‌（工程图工具栏）或 ‌“插入 > 工程视图 > 裁剪视图”‌。

轮廓外的部分将被隐藏，仅保留内部视图 ‌‌

实体切除（三维模型）

若目标是 ‌从三维圆柱体上切除一部分‌：

使用 ‌“拉伸切除”‌ 或 ‌“旋转切除”‌：

在基准面上绘制切除轮廓（如矩形或圆弧）。

选择 ‌“拉伸切除”‌，设置深度为“完全贯穿”或指定数值。

选择草图轮廓，完成切除 ‌‌

上面方法可根据实际需求（草图编辑 vs 实体切除）灵活选用。
