sw为什么凸台拉伸不了

在 SolidWorks（SW）中，‌凸台拉伸失败‌是新手常见问题，主要原因集中在‌草图不合法‌或‌操作设置不当‌。根据近期公开资料（截至2026年5月），结合权威操作指南，以下是常见原因及对应解决方法：

‌一、草图相关问题（最常见）‌

‌草图未完全封闭‌

即使肉眼看起来闭合，实际可能存在微小缝隙。SolidWorks 要求轮廓必须是‌闭环‌才能拉伸。

✅ ‌解决方法‌：使用 ‌“工具 → 草图工具 → 检查草图合法性”‌，选择“凸台拉伸”类型，软件会自动检测并高亮开环位置 ‌‌

‌草图中存在多余线条或重叠线段‌

复杂草图中杂线会导致系统无法识别目标区域。

✅ ‌解决方法‌：手动删除非必要线段，或在拉伸时‌直接点击目标区域‌（如红色区域）指定拉伸范围 ‌‌

‌草图包含未约束的实体或参考了外部几何‌

在装配体或引用外部草图时，若参考丢失或变动，可能导致拉伸失败 ‌‌

‌二、操作与设置问题‌


‌拉伸深度为0或方向错误‌

属性管理器中若拉伸距离设为0，或方向反向，可能看似“没反应”。

✅ ‌检查‌：在拉伸命令的属性栏中确认 ‌“深度” > 0‌，并尝试切换方向 ‌‌

‌特征被隐藏或显示模式异常‌

拉伸成功但看不到实体，可能是被隐藏或处于线框模式。

✅ ‌检查‌：


右键特征树中的“凸台-拉伸” → 确保“眼睛”图标未被禁用 ‌‌

按 ‌空格键‌ 调出视图定向，选择标准视图；

切换显示模式为“着色”或“带边线上色” ‌‌

‌工具栏未加载“凸台”命令‌

若找不到拉伸按钮，可能是“特征”工具条未启用。

✅ ‌解决方法‌：在菜单空白处右键 → “定制” → 勾选“特征”工具条，并拖出“凸台”命令 ‌‌

‌三、其他可能原因‌

‌草图位于曲面或非平面基准面上‌

拉伸必须基于‌平面基准面‌（如前视图、上视图等）。若在圆柱面等曲面上绘制草图，需先用“转换实体引用”生成轮廓 ‌‌

‌系统资源不足或软件异常‌

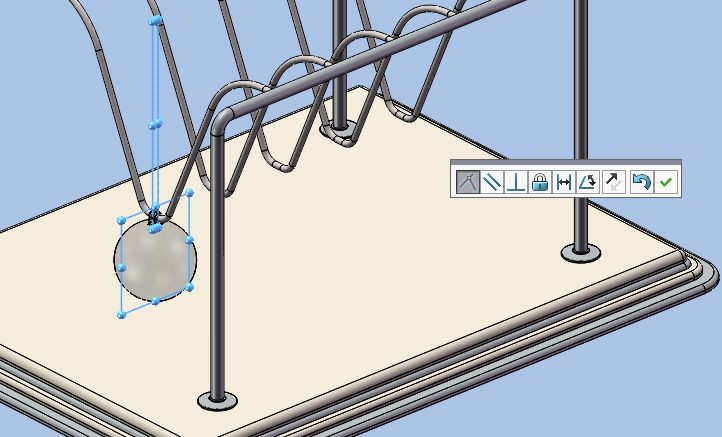

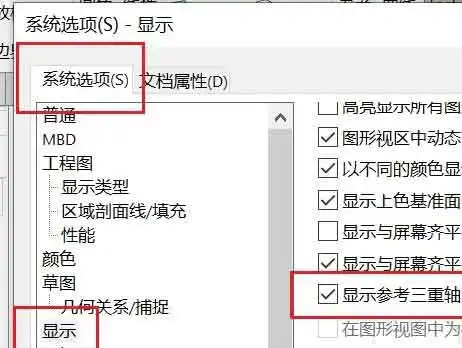

尝试 ‌重启 SolidWorks‌，或使用 ‌“工具 → 选项 → 系统选项 → 性能”‌ 关闭不必要的视觉效果 ‌‌

如仍无法解决，建议提供具体操作步骤或截图，以便进一步诊断。也可参考官方教程：SolidWorks 官方帮助 - 拉伸凸台。
