solidworks装配体变成灰色

SolidWorks 装配体整体变灰，通常不是模型损坏，而是‌显示设置、外观覆盖或光源问题‌导致。以下是常见原因及对应解决方法：

‌主要原因与解决步骤‌

‌装配体层级覆盖了零件颜色‌

装配体中可能被手动应用了“整机着色”或外观，导致零件原有颜色被覆盖。

‌解决方法‌：

在 FeatureManager 设计树中，‌右键点击装配体名称‌（最顶层）。

选择 ‌“移除外观”‌ 或 ‌“删除整机着色”‌。

颜色应恢复为零件原始颜色 ‌‌

‌显示模式被误设为“上色”而非“带边线上色”‌


“上色”模式下若无光源或材质，模型可能呈现灰暗。

‌解决方法‌：

点击顶部菜单栏 ‌“视图” → “显示”‌。

确保勾选的是 ‌“带边线上色”‌ 而非“上色” ‌‌

‌环境光源或线光源被关闭‌

SolidWorks 默认依赖环境光和线光源（如 LineLight1-4）来渲染颜色。

‌解决方法‌：

打开左侧面板中的 ‌“DisplayManager”‌。

切换到 ‌“布景、光源和相机”‌ 选项卡。


展开 ‌“线光源”‌，确保 ‌LineLight1–4 的状态为“在 SolidWorks 中打开”‌ ‌‌

‌存在大量自定义外观造成冲突‌

多个零部件单独设置了外观，可能互相干扰。

‌解决方法‌：

在 FeatureManager 设计树中，‌右键点击装配体名称‌。

选择 ‌“移除零部件层级外观”‌，清除所有零件级外观设置 ‌‌

‌RealView 图形启用但颜色不兼容‌

RealView 会模拟真实材质和光照，若配置不当易导致灰暗。


‌解决方法‌：

点击 ‌“视图” → “显示” → 取消勾选“RealView 图形”‌。

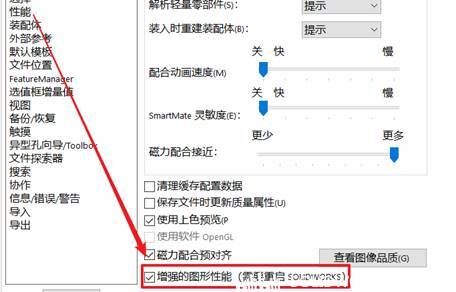

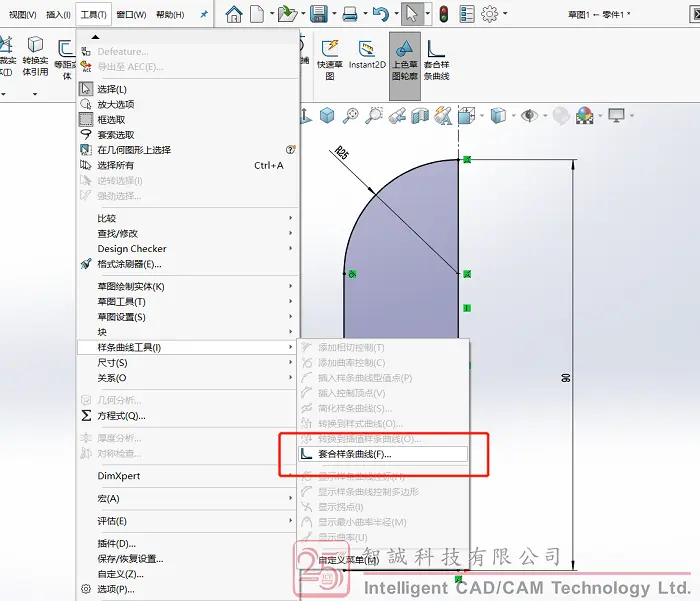

或进入 ‌“工具” → “选项” → “系统选项” → “显示”‌，调整 RealView 设置 ‌‌

‌快速排查流程‌

‌检查显示模式‌：视图 → 显示 → 选“带边线上色”。

‌移除装配体外观‌：设计树右键装配体 → 移除外观。

‌启用线光源‌：DisplayManager → 布景、光源和相机 → 打开 LineLight1–

‌关闭 RealView‌（临时测试）：看是否恢复颜色。

若上面操作无效，可能是文件路径丢失（如零件被移动或重命名），此时灰色零件会显示为“压缩”状态，需右键 → ‌解除压缩‌ 并重新定位文件 ‌‌

如需进一步操作指导，可参考官方帮助文档：SolidWorks 颜色设置帮助 ‌‌
