solidworks如何画锥形

在 SolidWorks 中绘制锥形，有多种常用方法，适用于不同场景（如草图锥度、实体圆锥、锥形孔等）。以下是基于权威公开资料整理的‌主流方法‌：

‌一、绘制锥形草图（用于后续拉伸等操作）‌

‌方法1：几何约束法‌

绘制一个三角形，其斜边比例即为所需锥度（如 1:16）。

使用“平行”几何关系，使待建锥面边线与该斜边平行。

标注尺寸完成定义 ‌‌

‌方法2：函数计算法‌

在草图中使用反三角函数（如 atan()）计算角度。

例如，锥度 1:16 对应角度为 atan(1/16)，可直接输入该表达式进行尺寸标注 ‌‌

‌方法3：利用“移动时不求解”选项‌

适用于复杂草图，避免求解失败，手动调整几何关系 ‌‌

‌二、创建三维锥形实体（如圆锥、锥形孔）‌

‌方法1：放样凸台法（适用于任意截面锥体）‌

在上视基准面绘制底面轮廓（如圆形或多边形）。

按住 Ctrl 键向上拖拽基准面，生成高度方向的新基准面。

在新基准面绘制顶点（点）或缩小的轮廓。

使用 ‌【放样凸台】‌ 连接底面与顶面，生成锥体 ‌‌

‌方法2：拉伸 + 拔模角度‌

绘制圆形或 polygon 草图。

执行 ‌【拉伸凸台】‌，在属性栏中设置 ‌拔模角度‌（如 2.86° 对应 1:16 锥度）。

可选择单侧或双侧拔模 ‌‌


‌方法3：使用 Cone 命令（仅限 DraftSight 或特定版本）‌

在命令行输入 Cone，指定底面中心、半径/直径及高度，生成圆锥 ‌‌

注意：标准 SolidWorks 无直接“Cone”命令，需通过放样或旋转实现。

‌方法4：旋转凸台法‌

绘制一条直线（锥体母线）和一条中心线。

选中直线，使用 ‌【旋转凸台】‌ 绕中心线旋转 360°，生成圆锥 ‌‌

‌三、创建锥形孔（如锥形沉头孔）‌

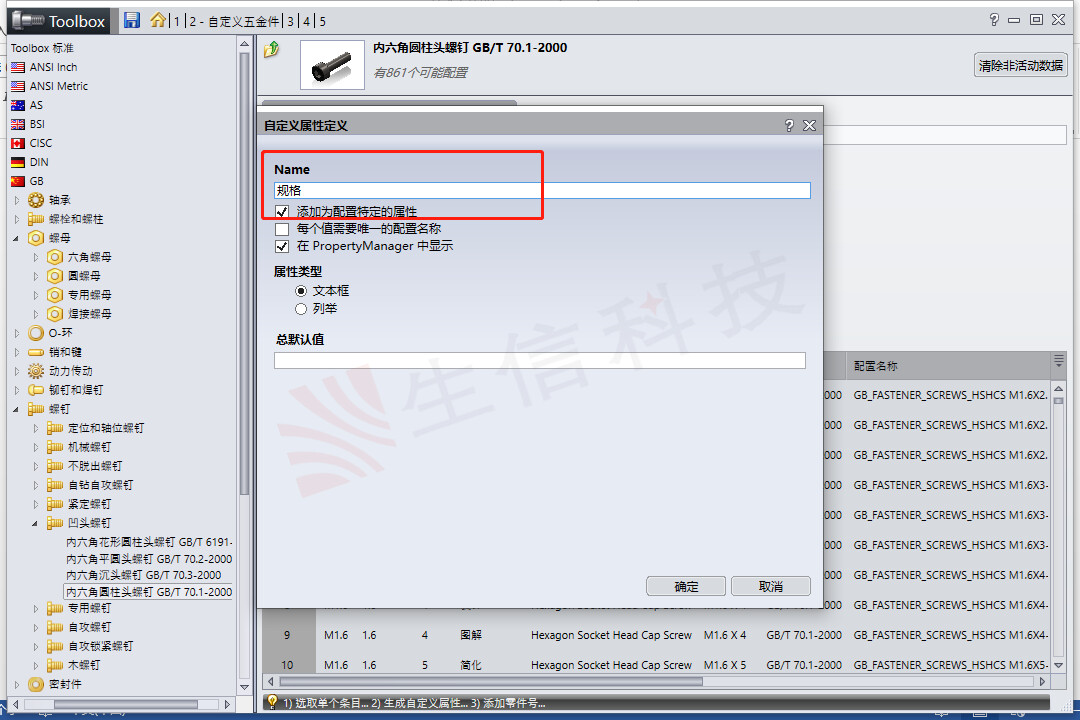

使用 ‌异形孔向导‌ 或 ‌Toolbox 孔‌：

在特征选项卡中选择 ‌【异形孔向导】‌。

类型选择 ‌【锥形沉头孔】‌。

设置位置、深度、标准（如 ISO、ANSI）及自定义尺寸 ‌‌

‌四、其他锥形结构‌

‌锥形螺旋线‌：

绘制底部圆形草图。

插入 → 曲线 → 螺旋线/涡状线 → 选择“锥形螺旋线”。

设置底径、顶径、高度、螺距等参数 ‌‌

‌钣金锥形结构‌：

使用 ‌【放样折弯】‌，连接两个不同尺寸的方形/矩形草图，中间可加分割线控制过渡 ‌‌

如需详细操作演示，可参考以下视频教程：

SOLIDWORKS锥度的三种画法 ‌‌

SolidWorks莫氏锥度的三种画法 ‌‌
