sw如何测量3d零件的尺寸

在 SolidWorks 中测量 3D 零件尺寸，主要通过‌“评估”选项卡下的“测量”工具‌实现，也可利用边界框或质量属性获取特定数据。‌‌‌

基础测量操作步骤

‌启动测量工具‌：打开零件后，点击顶部菜单栏的‌“评估”‌（Evaluate），选择‌“测量”‌（Measure）图标，或使用快捷键。‌‌‌

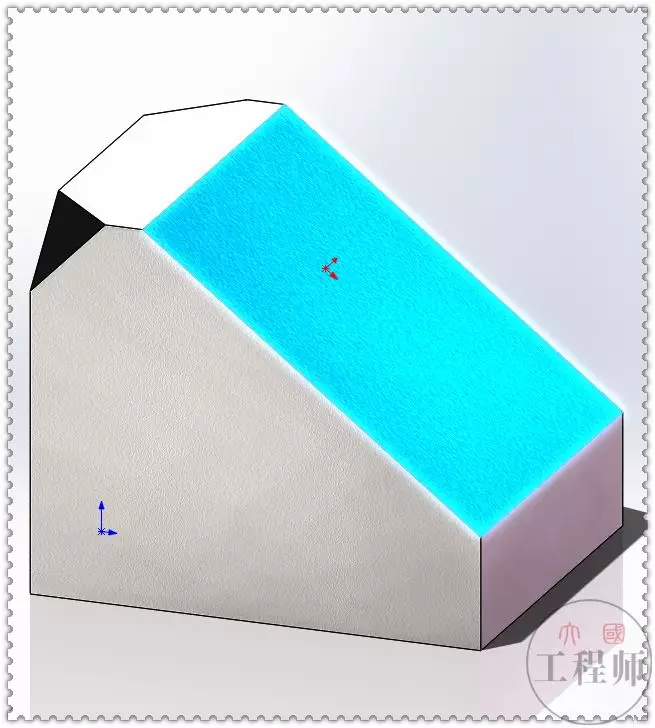

‌选择测量实体‌：在图形区域点击需要测量的点、线、面或圆弧，对话框会实时显示距离、角度、半径等数值。‌‌‌


‌查看结果‌：测量结果会在对话框中列出，支持复制数值或查看 XYZ 分量。‌‌‌

‌快捷查看‌：双击模型上的某个面，可直接显示该面所在特征的尺寸，便于快速编辑。‌‌‌


特殊尺寸与属性获取

‌外形尺寸（长宽高）‌：使用‌“边界框”‌工具（参考几何工具栏），可自动生成零件的最大外形包络尺寸，并同步至自定义属性。‌‌‌

‌体积与质量‌：点击‌“质量属性”‌命令，可查看零件的体积、表面积、重心及质量等物理参数。‌‌‌

‌内部尺寸测量‌：若需测量内部结构，可先激活‌“剖面视图”‌或将显示模式改为‌“隐藏线可见”‌，再使用测量工具。‌‌‌

设置与技巧

‌单位与精度‌：在测量对话框中可设置单位格式及小数精度，确保数据符合标准。‌‌‌

‌测量模式‌：支持点对点、最小距离、最大距离等模式，测量圆弧时需启用圆弧/圆设置选项。‌‌‌

‌注意事项‌：测量工具可在其他命令运行时保持激活，支持多文档间切换而不关闭对话框。‌‌‌
