sw异形孔捕捉不了位置

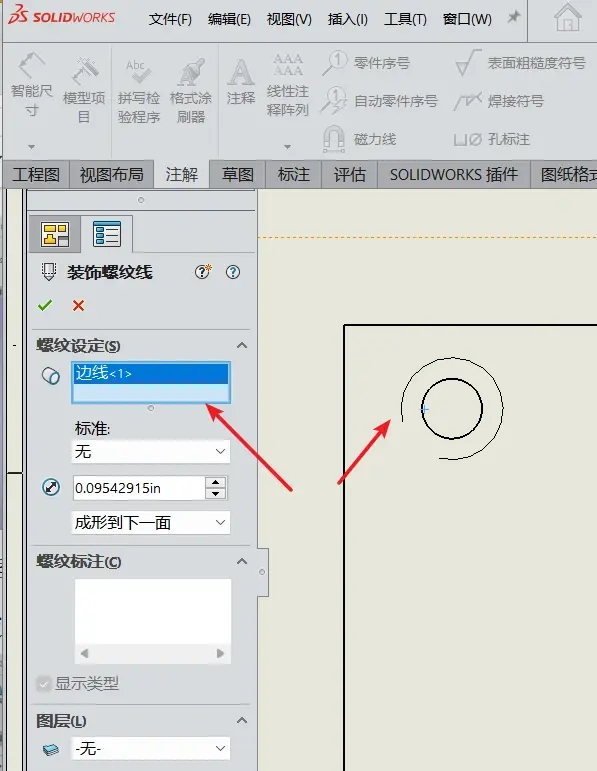

在 SolidWorks 中使用异形孔向导时捕捉不了位置，通常是由于软件无法直接识别或锁定您选择的点（如圆心、端点等），‌可通过“先点临时位置，再添加约束或尺寸精确定位”的方法解决‌。‌‌‌

常见原因

‌捕捉点位于边线、顶点或特殊几何上‌：软件可能认为这些位置无效或冲突，导致报错“找出的点无效”。

‌在曲面或非平面上直接捕捉‌：异形孔向导在非平面上定位时，草图捕捉可能受限，需借助辅助几何。

‌底孔尺寸或参数设置不当‌：如螺纹孔底孔直径过大，可能导致无法生成特征。

‌草图捕捉设置未启用或干扰‌：捕捉功能未打开，或原点等显示干扰选择。‌‌‌

解决方法

‌临时点+约束法‌（最常用）：


在目标面任意位置点击放置一个临时点，生成异形孔。

退出位置选择，使用“智能尺寸”或“添加几何关系”将临时点与目标点（如圆心）约束为距离0或重合。‌‌‌

‌辅助草图定位法‌：

先在目标面上创建草图，绘制点并精确定位（如与边线标注尺寸）。


使用异形孔向导时，在“位置”选项卡中选择这些草图点作为孔中心。‌‌‌

‌曲面或弧面定位‌：

建立与曲面相切的基准面，在基准面上绘制定位点。

使用异形孔向导时，先点击基准面上点附近位置，再通过约束使孔中心与定位点重合。‌‌‌

‌检查与调整设置‌：

确保“草图捕捉”已启用（工具 > 草图设置 > 激活捕捉）。

如提示“找出的点无效”，可尝试关闭原点显示再选择。

确认孔规格参数合理，如螺纹孔底孔直径需小于螺纹大径。‌‌‌

其他建议

在装配体中编辑零件时遇到问题，可右键零件选择“打开零件”，单独编辑后再返回装配体。

使用异形孔向导的“位置”选项卡时，可利用推理线和草图工具辅助定位，按Tab键可旋转槽口方向。‌‌‌
