sw怎么在零件上打孔

在 SolidWorks（SW）中对零件打孔，主要有以下几种常用方法，适用于不同场景和需求：

‌一、常用打孔方法‌

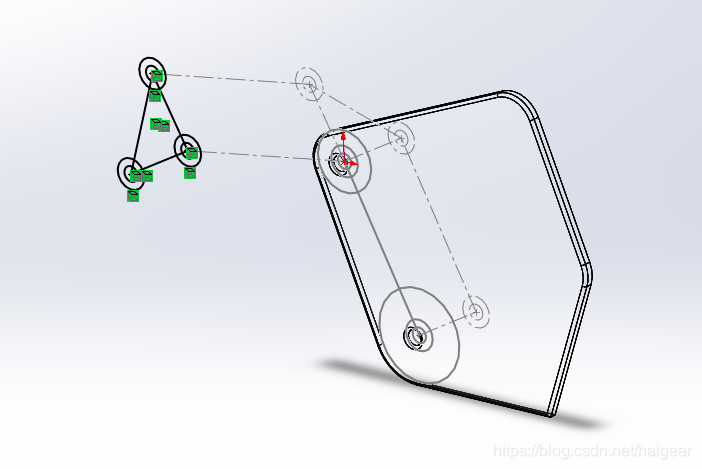

‌异形孔向导（Hole Wizard）‌

适用于标准螺纹孔、沉头孔、锥孔等复杂孔型。

操作路径：

点击 ‌“特征”选项卡 → “异形孔向导”‌。

在 PropertyManager 中设置孔类型（如 M6 螺纹孔）、大小、深度等参数。

点击 ‌“位置”‌，在零件平面上点击确定孔中心位置，可继续添加多个孔。

完成后点击 ‌“√”‌ 确认 ‌‌

‌简单直孔（Simple Hole）‌

适用于快速创建直通孔或盲孔，性能更优。

操作路径：

点击 ‌“插入 → 特征 → 简单直孔”‌ 或使用 ‌“钣金”工具栏中的对应按钮‌。

设置孔直径和深度（可选贯穿或指定深度）。

在平面上点击放置孔位置，完成后可右键编辑草图进行精确定位 ‌‌

‌拉伸切除（Extrude Cut）‌

适用于任意形状的孔（如长圆孔、异形孔）。

操作步骤：

在目标平面上新建草图，绘制孔轮廓（如圆形）。

退出草图，点击 ‌“拉伸切除”‌，设置切除深度。

确认生成孔 ‌‌

‌二、在曲面上打孔（如圆柱面）‌

由于曲面无法直接作为草图基准，需借助 ‌3D 草图‌ 或 ‌参考几何体‌ 定位：

使用 ‌异形孔向导‌，点击 ‌“位置”‌ 后选择 ‌“3D 草图”‌。

在 3D 草图中，通过 ‌转换实体引用‌ 或 ‌构造线+尺寸标注‌ 精确定义孔在曲面上的位置 ‌‌

例如：在圆柱面上打孔，可先画一条从圆心出发的构造线，标注角度和距离，再用重合约束将孔中心与该点对齐 ‌‌

‌三、装配体中打孔（配合孔）‌


若需在装配体中为多个零件同时打孔（如对穿螺栓孔）：

使用 ‌“装配体特征 → 简单直孔”‌ 或 ‌“异形孔向导”‌。

孔特征仅存在于装配体中，‌不会修改原零件文件‌（可通过配置管理避免冲突）‌‌

若希望孔随零部件移动自动调整，可使用 ‌“制造智能零部件”‌ 功能 ‌‌

‌四、注意事项‌

‌建议在建模后期打孔‌，避免因后续特征修改导致孔被覆盖或误删 ‌‌

孔位置可通过 ‌编辑草图 + 尺寸标注‌ 实现精确定位 ‌‌

对于螺纹孔，若仅需示意，可使用 ‌装饰螺纹线‌（非真实几何）以提高性能 ‌‌
