sw智能尺寸为啥不显示数字

SolidWorks（SW）智能尺寸不显示数字，通常由以下几类原因导致。结合当前时间（2026年5月）和最新公开资料，以下是‌最可能的原因及对应解决方法‌：

‌主要原因与解决步骤‌

‌1. 尺寸文本被手动隐藏或设置为不显示值‌

右键点击尺寸 → 选择“显示选项” → 确保“显示值”已勾选 ‌‌

‌2. Instant3D 功能被关闭‌

Instant3D 控制草图尺寸的动态显示，若关闭，尺寸可能“隐身”。

→ 在工具栏找到带箭头的立方体图标（Instant3D），确保其处于启用状态 ‌‌

‌3. 系统选项中未启用“生成实体时启用荧屏上数字输入”‌

此设置影响尺寸标注时是否弹出输入框。

→ 路径：‌工具 > 选项 > 系统选项 > 草图‌ → 勾选 ‌“生成实体时启用荧屏上数字输入”‌ ‌‌


‌4. 尺寸字体异常或缺失‌

若使用了系统未安装的字体（如“汉仪长仿宋体”），可能导致数字无法渲染。

→ 路径：‌工具 > 选项 > 文档属性 > 尺寸 > 文本 > 字体‌ → 改为常用字体（如“微软雅黑”）‌‌

‌5. 草图未完全定义（欠定义）‌

欠定义草图可能导致尺寸显示异常或被隐藏。

→ 检查草图左下角是否有“(-)”标记 → 补充必要几何关系或尺寸使其完全定义 ‌‌

‌6. 显卡驱动或图形渲染问题‌

虽较少见，但过时或不兼容的显卡驱动可能导致显示异常。

→ 更新显卡驱动至最新版本，并在显卡控制面板中将 SolidWorks.exe 设为高性能模式 ‌‌

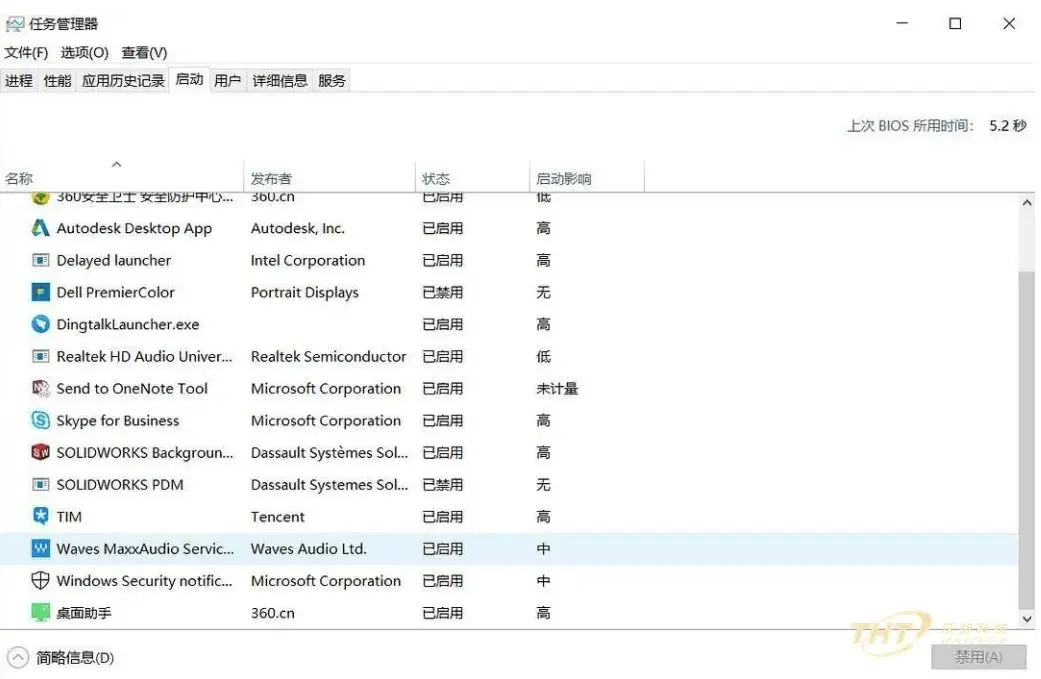

‌7. 软件临时文件或配置错误‌


尝试重启 SolidWorks；若仍无效，可考虑重置用户设置（建议先备份模板）‌‌

‌快速排查建议顺序‌

检查 ‌Instant3D 是否开启‌ ‌‌

查看 ‌系统选项中“荧屏上数字输入”是否勾选‌ ‌‌

右键尺寸确认 ‌“显示值”未被取消‌ ‌‌

更换 ‌尺寸字体‌（避免使用非标准中文字体）‌‌

如问题仍未解决，可参考官方帮助文档：SolidWorks 显示尺寸帮助 ‌‌
