建模solidworks水杯

在 SolidWorks 中建模水杯，根据公开资料，主流方法围绕 ‌旋转凸台 + 抽壳 + 杯耳放样 + 圆角/删除面处理‌ 等核心步骤展开。以下是综合多个教程（尤其是较新且详细的 ‌‌

）整理出的通用建模流程：

‌基础水杯建模步骤‌

‌新建零件‌

打开 SolidWorks，新建零件文件。

‌绘制旋转轮廓‌

选择 ‌前视基准面‌，进入草图绘制。

绘制一条 ‌竖直中心线‌（作为旋转轴）。

从中心线右侧开始，绘制水杯截面轮廓（通常包含直线与圆弧）：

底部水平线（杯底厚度）。

向上竖直线（杯身内壁）。

圆弧过渡（模拟杯身曲率）。


顶部水平线（杯口）。

标注关键尺寸（如高度 100 mm、杯底直径 60 mm、杯口直径 75 mm、壁厚 2 mm）。

添加 ‌相切约束‌ 确保圆滑过渡。

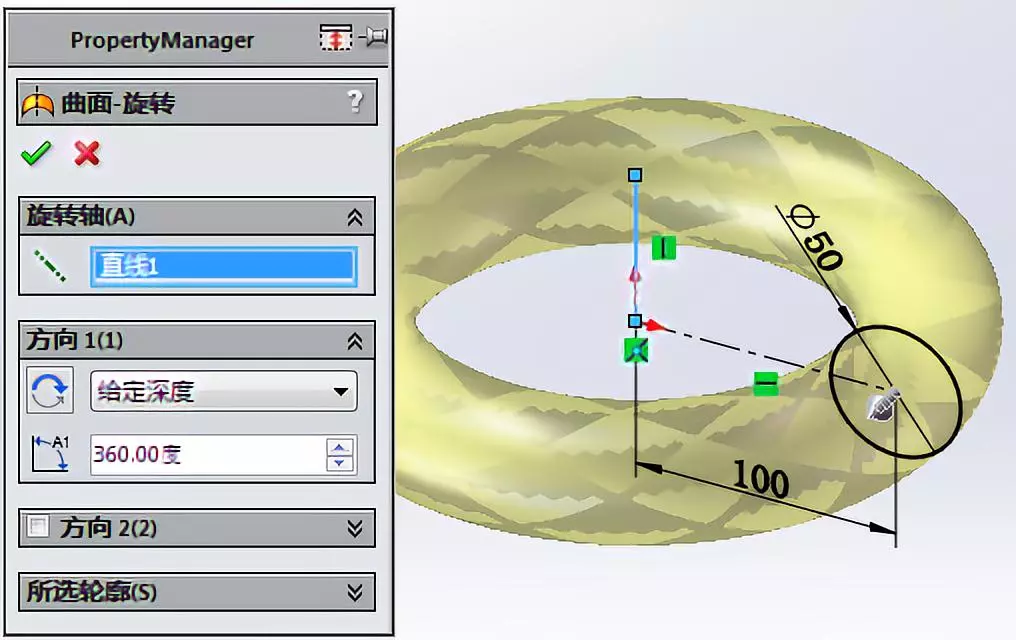

‌旋转凸台‌

退出草图，点击 ‌特征 → 旋转凸台/基体‌。

选择中心线为旋转轴，生成实体杯身。

‌抽壳处理‌

选择 ‌特征 → 抽壳‌。

选中 ‌上表面‌ 作为开口面。

设置壁厚为 ‌2 mm‌，完成中空杯体。

‌添加圆角‌

对杯口、杯底内外边缘应用 ‌圆角‌（半径建议 0.5–1 mm），提升真实感。


‌创建杯耳（可选）‌

新建 ‌基准面‌，偏移至杯身适当位置（如距顶部 30 mm）。

在该基准面上绘制 ‌椭圆草图‌（杯耳截面）。

在另一基准面（如顶部）绘制较小椭圆。

在 ‌右视基准面‌ 绘制 ‌样条曲线‌ 作为引导路径。

使用 ‌放样凸台‌，选择两个椭圆为轮廓，样条曲线为引导线。

若出现多余部分，使用 ‌删除面 → 删除并修补‌ 清理。

‌外观与材质‌

右键模型 → ‌外观‌，选择如 ‌黄铜‌ 或 ‌陶瓷‌ 材质。

可进一步应用 ‌抛光‌ 或 ‌哑光‌ 表面效果。

‌进阶技巧（适用于异型/创意水杯）‌

‌曲面切除‌：用于创建不规则开口或手柄孔洞 ‌‌

‌弯曲命令‌：实现锥形或扭转效果（如“扭转水杯”）‌‌

‌圆周阵列‌：复制装饰图案或多个杯耳 ‌‌

‌组合特征‌：合并多个实体为单一部件 ‌‌

‌推荐学习资源‌

【SW新手必看】SolidWorks中水杯模型的绘制!（含杯耳详细建模）‌‌

SolidWorks画异型水杯,简单几步就学会（含曲面与阵列技巧）‌‌

SolidWorks建模一个浮雕六边形杯子（适用于复杂截面）‌‌

提示：若需直接获取模型文件，可参考 沐风网水杯图纸（SolidWorks 2018 格式）‌‌
